TonschieferKamsdorf

Bestellnummer

6003
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Muskowitischer Tonschiefer aus dem Großtagebau D-07334 Kamsdorf in Thüringen. Große Vorräte, ganzjährig verfügbar. Geologische Zuordnung: Unterkarbon, Viseum-Stufe, Kaulsdorf-Formation, frühmetamorph überprägt.

Anwendung

Prädestiniert als Zusatzstoff bei der Herstellung von Klinkern, Pflasterklinkern  und Dachziegeln, Trocknungsmittel für überfeuchtete Massen, Absenkung der linearen Trockenschwindung, Optimierung des Kornbandes im Grobkornbereich. Sehr hohe diagenetische Verfestigung, Trockenaufbereitung empfohlen.

Icon: Klinker
Klinker
Icon: Pflasterklinker
Pflasterklinker
Icon: Dachziegel
Dachziegel

Lieferform

Mobil vorgebrochen auf 0/16 mm ab Mischhalde, Transport als kohäsionsloses Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 65

Kaolinit (n)

 -

Kaolinit-D (n)

 -

Illit / Glimmer (n)

 55

Illit /Smektit (q)

 -

Smektit (q)

 -

Chlorit (n)

 10

Chlorit-Vermikulit (q)

 -

Quarz

 25

Plagioklas / Kalifeldspat

 3 / 1

Calcit / Dolomit

 < 1 / < 1

Hämatit

 4

Anatas / Rutil

 - / -

Goethit / Limonit

 - / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 59,45
AI2O3 20,53
Fe2O3 6,60
BaO 0,073
MnO 0,051
TiO2 0,892
V2O5 0,017

CaO

 1,02
MgO 1,47
K2O 4,87
Na2O 0,43
SO3 0,07
GLV 1.025 °C 4,26
TOC 1 0,07

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 1,7

Brennschwindung [%]
900 °C -0,7
950 °C 0,1
1.000 °C 1,5
1.050 °C 3,8
1.100 °C 7,2
1.150 °C 6,1

Wasseraufnahme [MA %]
900 °C 17,0
950 °C 15,0
1.000 °C 12,3
1.050 °C 7,6
1.100 °C 0,9
1.150 °C 0,1

Scherbenrohdichte [g/cm3]
900 °C 1,82
950 °C 1,88
1.000 °C 1,97
1.050 °C 2,14
1.100 °C 2,40
1.150 °C 2,31

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 24
2 - 6 μm 19
6 - 20 μm 24
20 - 63 μm 15
63 - 200 μm 10
200 - 600 μm 6
600 - 2.000 μm 2
> 2.000 μm 0
Σ 100

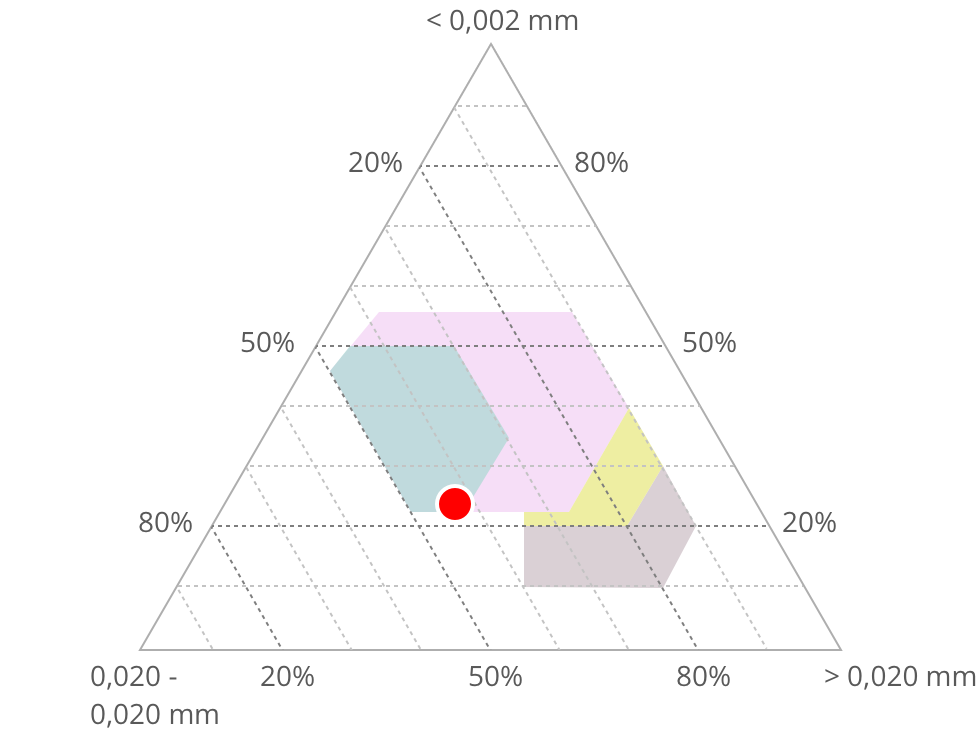

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
900 °C
Brennschwindung [%] -0,7
Gesamtschwindung [%] 1,0
Wasseraufnahme [MA %] 17,0
Scherbenrohdichte [g/cm3] 1,82
Icon: Details ausblenden
950 °C
Brennschwindung [%] 0,1
Gesamtschwindung [%] 1,8
Wasseraufnahme [MA %] 15,0
Scherbenrohdichte [g/cm3] 1,88
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] 1,5
Gesamtschwindung [%] 3,2
Wasseraufnahme [MA %] 12,3
Scherbenrohdichte [g/cm3] 1,97
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 3,8
Gesamtschwindung [%] 5,4
Wasseraufnahme [MA %] 7,6
Scherbenrohdichte [g/cm3] 2,14
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 7,2
Gesamtschwindung [%] 8,8
Wasseraufnahme [MA %] 0,9
Scherbenrohdichte [g/cm3] 2,40
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 6,1
Gesamtschwindung [%] 7,7
Wasseraufnahme [MA %] 0,1
Scherbenrohdichte [g/cm3] 2,31

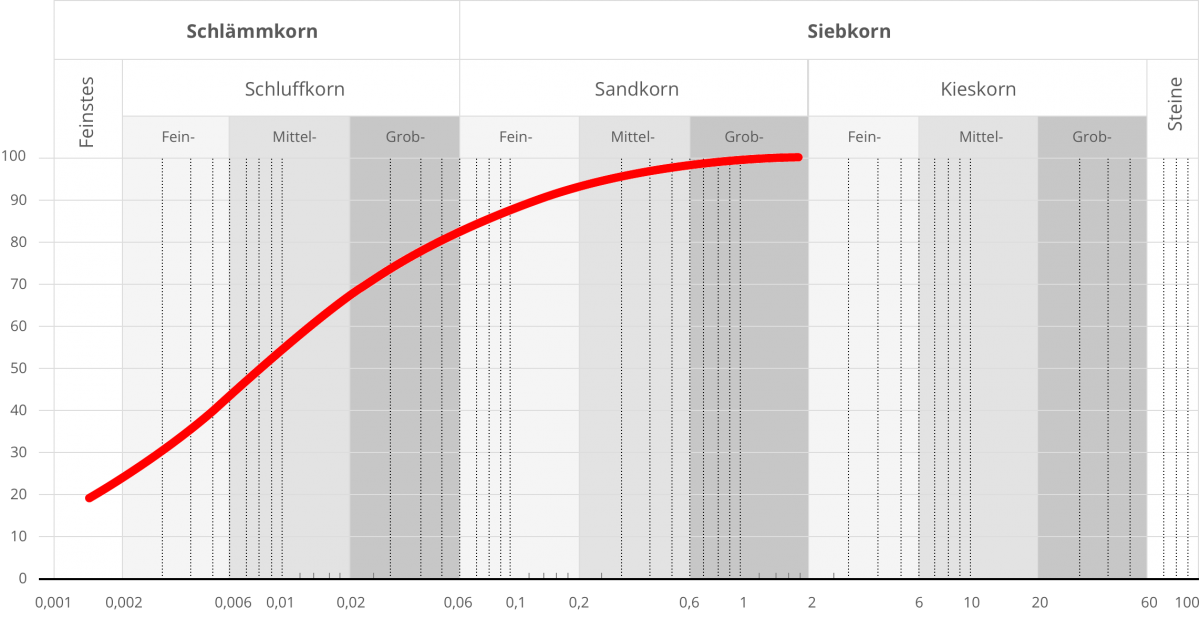

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

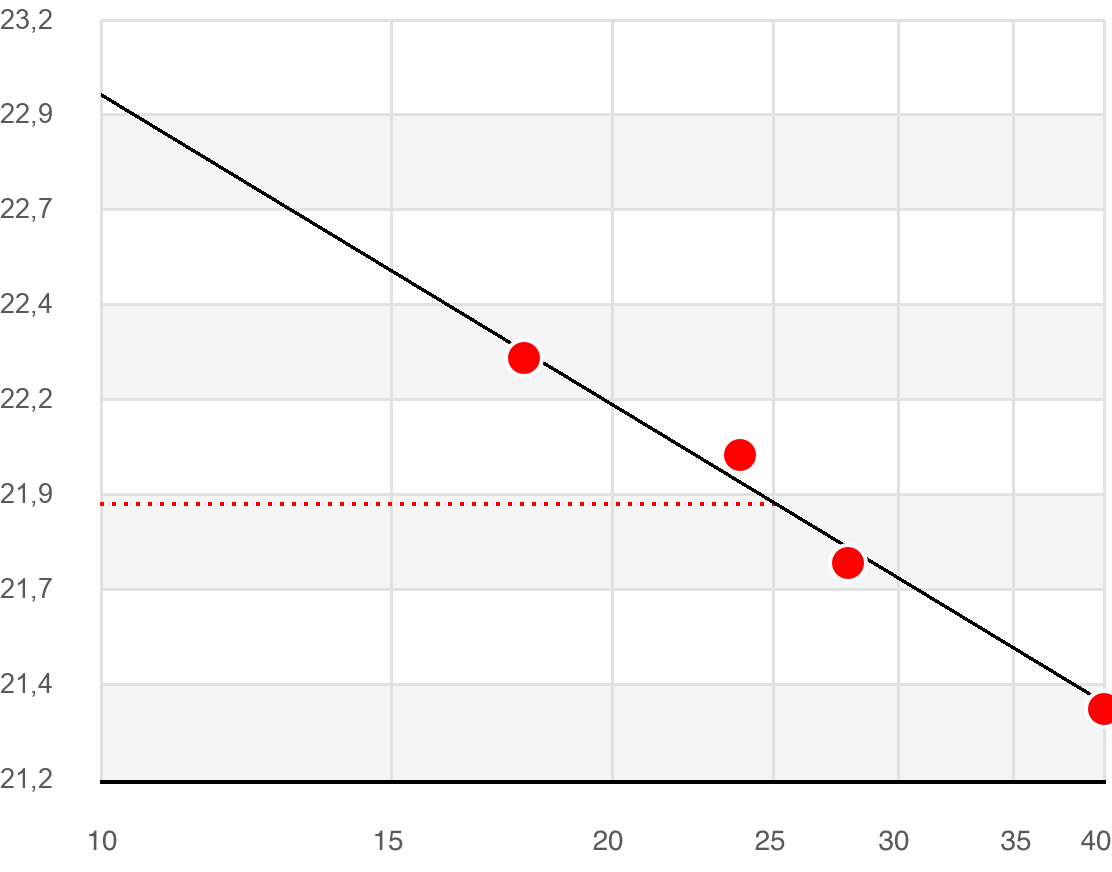

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 4,0 %
Fließgrenze wL = 21,9 %
Ausrollgrenze wP = 19,3 %
Plastizitätszahl IP = 2,6 %
Konsistenzzahl IC = 6,96
X - Schlagzahl Y - Wassergehalt in %

Zustandsform

Zustandsform

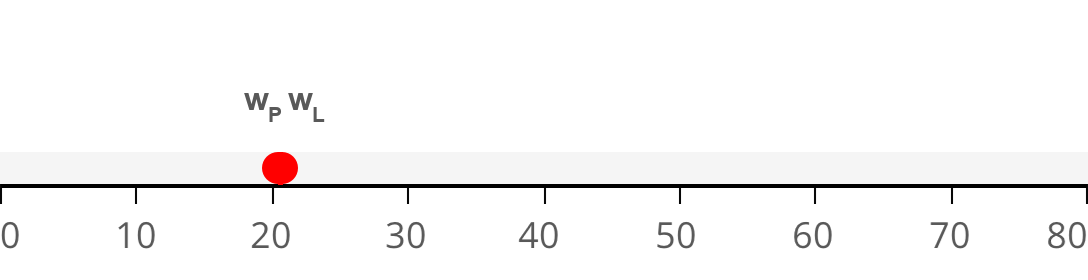

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

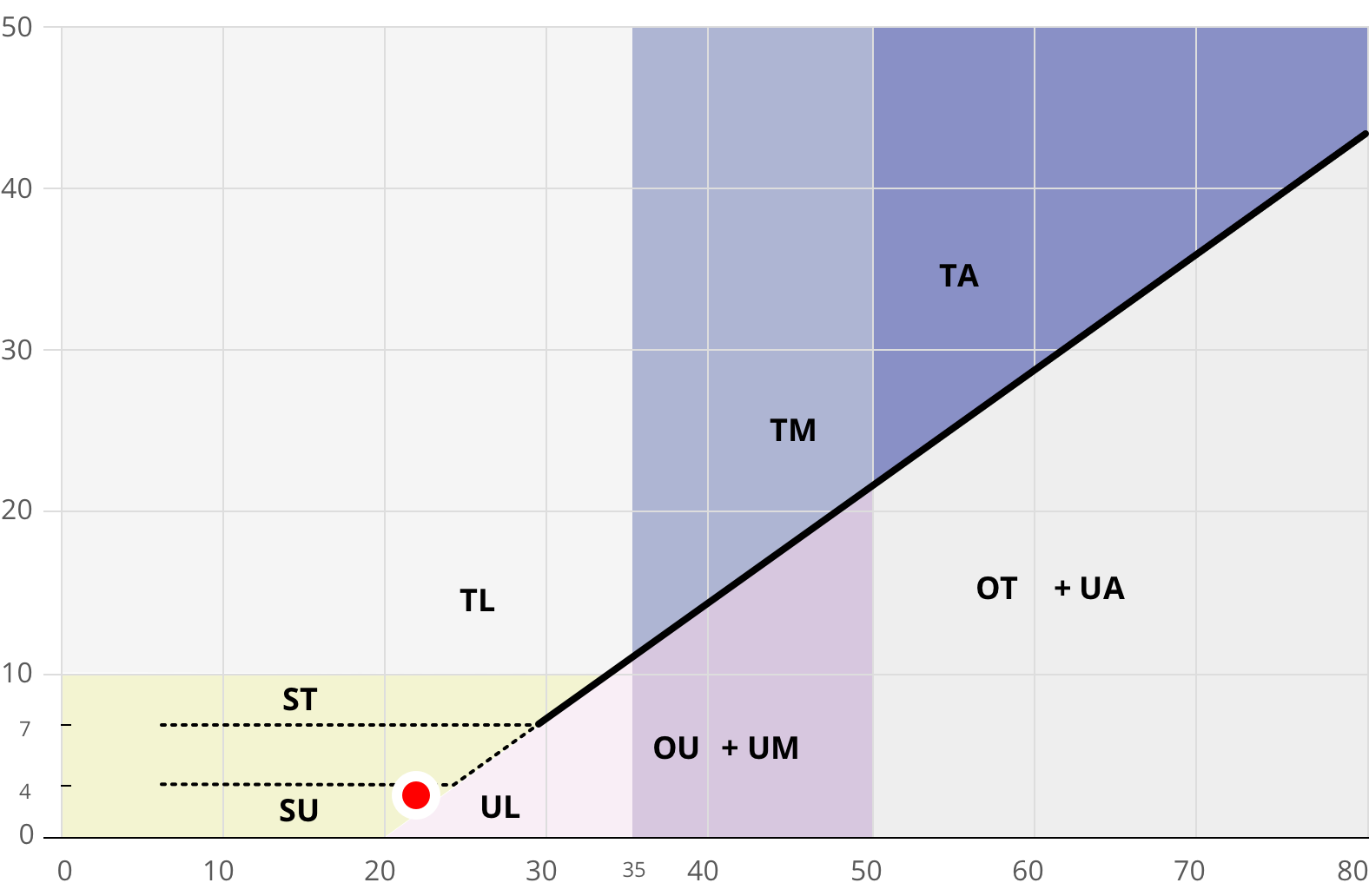

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
