SchiefertonKälberberg Grau

Bestellnummer

6168
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Illitischer Schieferton aus dem Tagebau Kälberberg, D-49509 Recke OT Obersteinbeck in Nordrhein-Westfalen. Große Vorräte, ganzjährig verfügbar. Geologische Zuordnung: Oberkarbon, Osnabrück-Formation, Westphal-D.

Anwendung

Prädestiniert als Basis- und Zusatzstoff bei der Herstellung von gelbbrennenden Klinkern und Pflasterklinkern, Verbesserung des Trocknungs- und Ausbrennverhaltens, Optimierung des Kornbandes im Grobkornbereich. Hohe diagenetische Verfestigung.

Icon: Klinker
Klinker
Icon: Pflasterklinker
Pflasterklinker

Lieferform

Vorgebrochen auf 0/50 mm ab Mischhalde, Transport als kohäsionsarmes Schüttgut in Kippsattelaufliegern oder per Schiff. Eigener Schiffsanleger am Mittellandkanal.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 80

Kaolinit (n)

 -

Kaolinit-D (n)

 8

Illit / Glimmer (n)

 62

Illit /Smektit (q)

 10

Smektit (q)

 -

Chlorit (n)

 -

Chlorit-Vermikulit (q)

 -

Quarz

 16

Plagioklas / Kalifeldspat

 < 1 / -

Calcit / Dolomit

 - / -

Siderit

 2
Hämatit -

Anatas / Rutil

 < 1 / -
Goethit / Limonit - / -
Pyrit / Markasit - / -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 56,80
AI2O3 22,39
Fe2O3 5,45
BaO 0,103
MnO 0,035
TiO2 1,047
V2O5 0,027

CaO

 0,22
MgO 1,04
K2O 4,99
Na2O 0,20
SO3 0,06
GLV 1.025 °C 7,43
TOC 1 0,15

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 3,1

Brennschwindung [%]
950 °C 0,8
1.000 °C 1,8
1.050 °C 3,1
1.100 °C 4,0
1.150 °C 4,5
1.200 °C 5,0

Wasseraufnahme [MA %]
950 °C 10,2
1.000 °C 8,4
1.050 °C 6,1
1.100 °C 4,0
1.150 °C 2,5
1.200 °C 0,6

Scherbenrohdichte [g/cm3]
950 °C 2,01
1.000 °C 2,08
1.050 °C 2,18
1.100 °C 2,21
1.150 °C 2,29
1.200 °C 2,34

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 16
2 - 6 μm 17
6 - 20 μm 24
20 - 63 μm 23
63 - 200 μm 19
200 - 600 μm 1
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

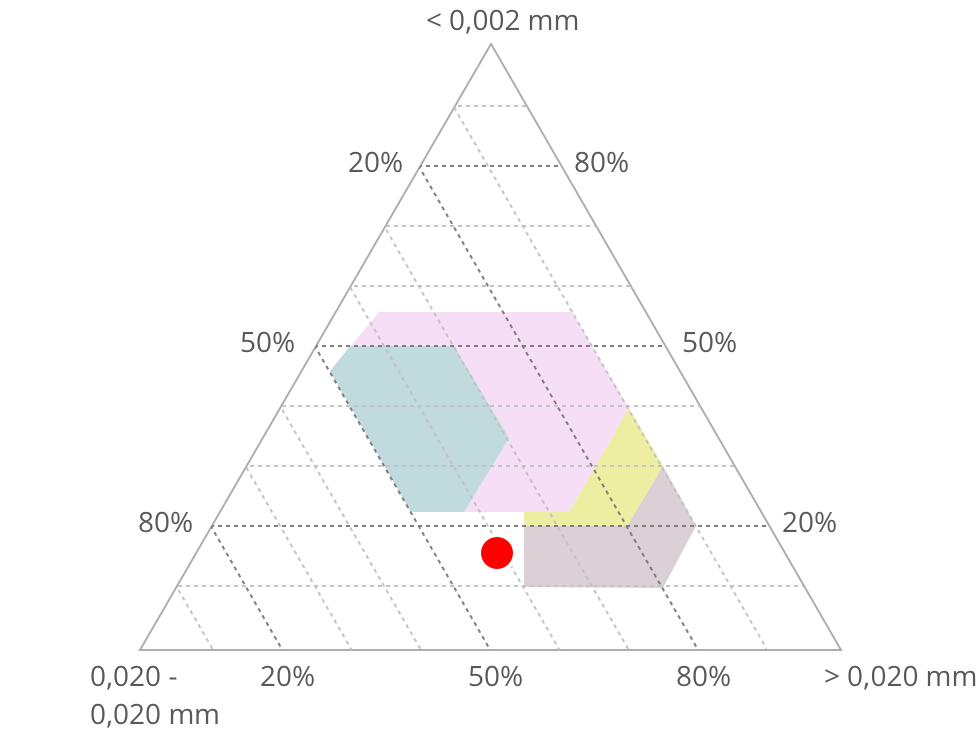

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
950 °C
Brennschwindung [%] 0,8
Gesamtschwindung [%] 3,9
Wasseraufnahme [MA %] 10,2
Scherbenrohdichte [g/cm3] 2,01
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] 1,8
Gesamtschwindung [%] 4,8
Wasseraufnahme [MA %] 8,4
Scherbenrohdichte [g/cm3] 2,08
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 3,1
Gesamtschwindung [%] 6,1
Wasseraufnahme [MA %] 4,0
Scherbenrohdichte [g/cm3] 2,18
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 4,0
Gesamtschwindung [%] 7,0
Wasseraufnahme [MA %] 4,0
Scherbenrohdichte [g/cm3] 2,21
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 4,5
Gesamtschwindung [%] 7,5
Wasseraufnahme [MA %] 2,5
Scherbenrohdichte [g/cm3] 2,29
Icon: Details ausblenden
1.200 °C
Brennschwindung [%] 5,0
Gesamtschwindung [%] 7,9
Wasseraufnahme [MA %] 0,6
Scherbenrohdichte [g/cm3] 2,34

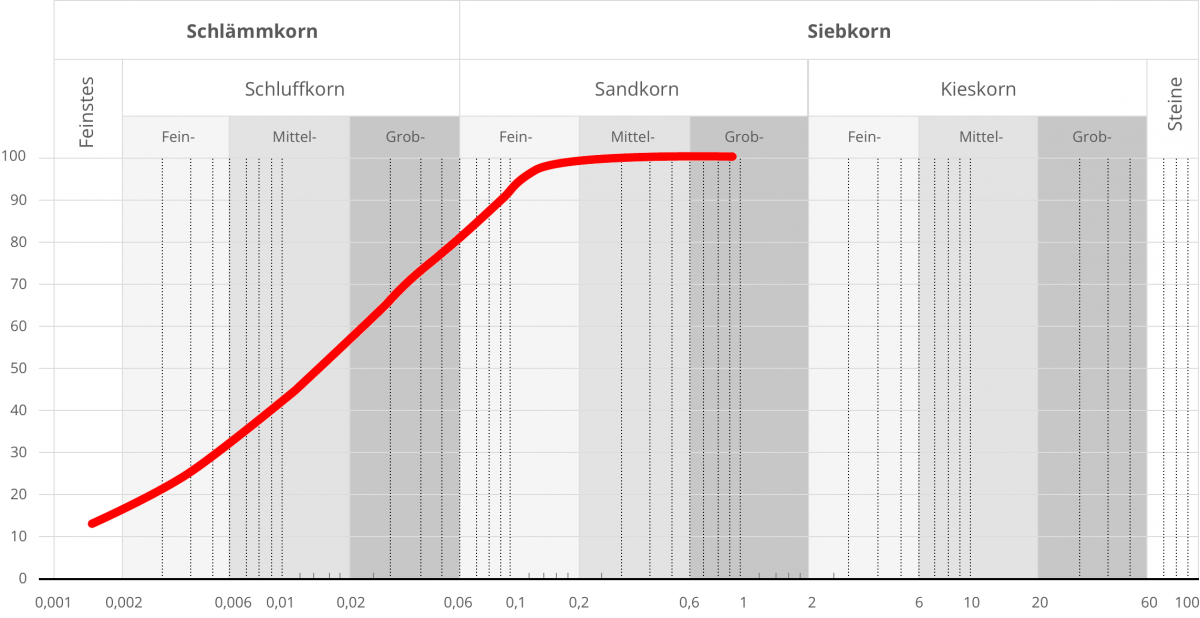

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

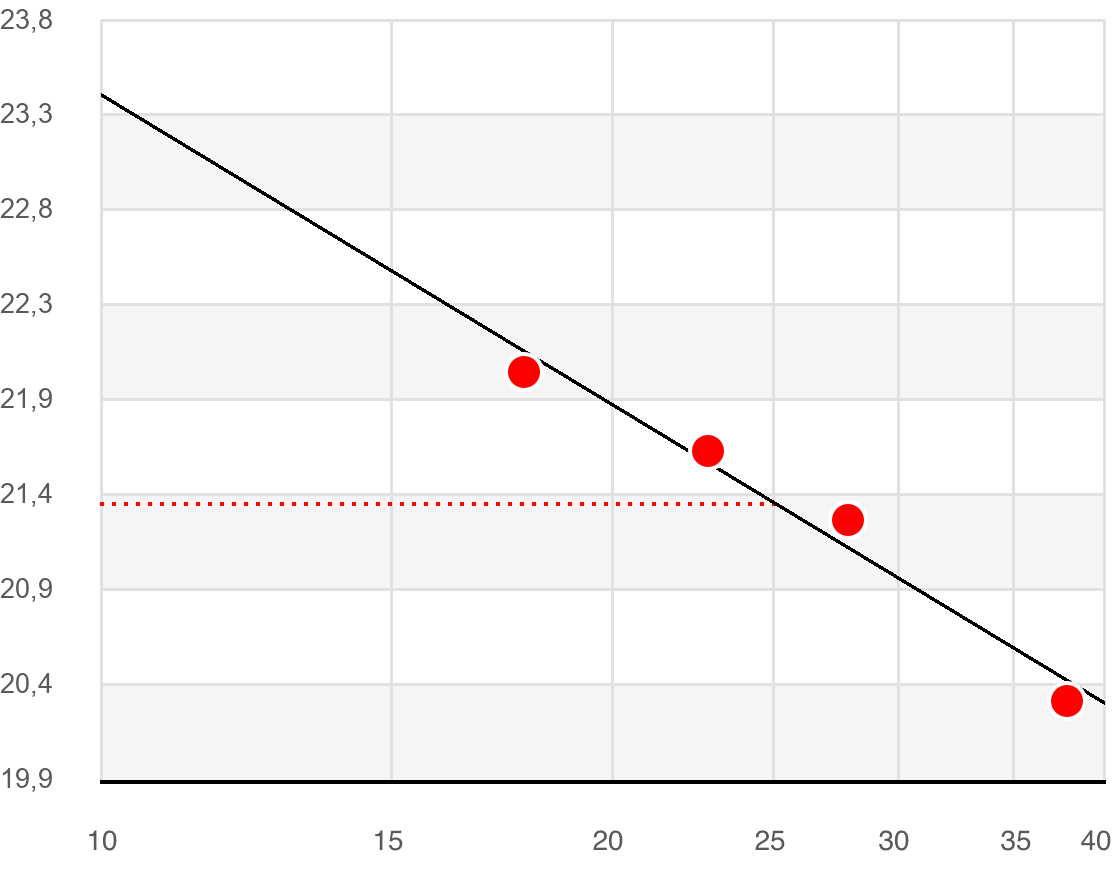

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 4,0 %
Fließgrenze wL = 21,4 %
Ausrollgrenze wP = 15,5 %
Plastizitätszahl IP = 5,9 %
Konsistenzzahl IC = 2,95
X - Schlagzahl Y - Wassergehalt in %

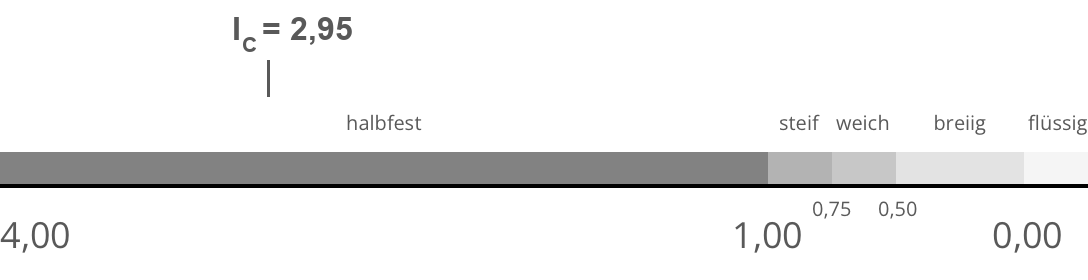

Zustandsform

Zustandsform

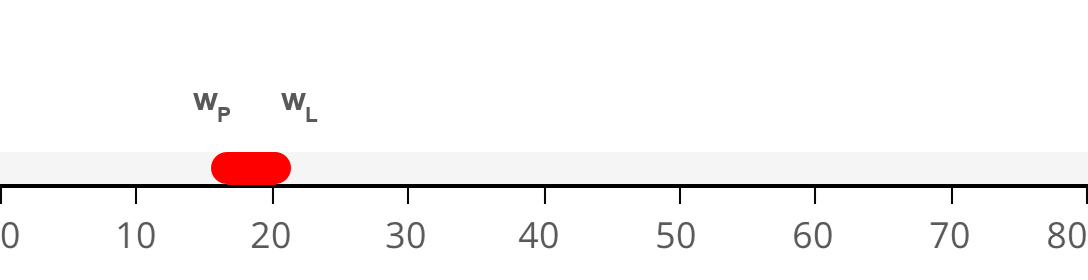

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

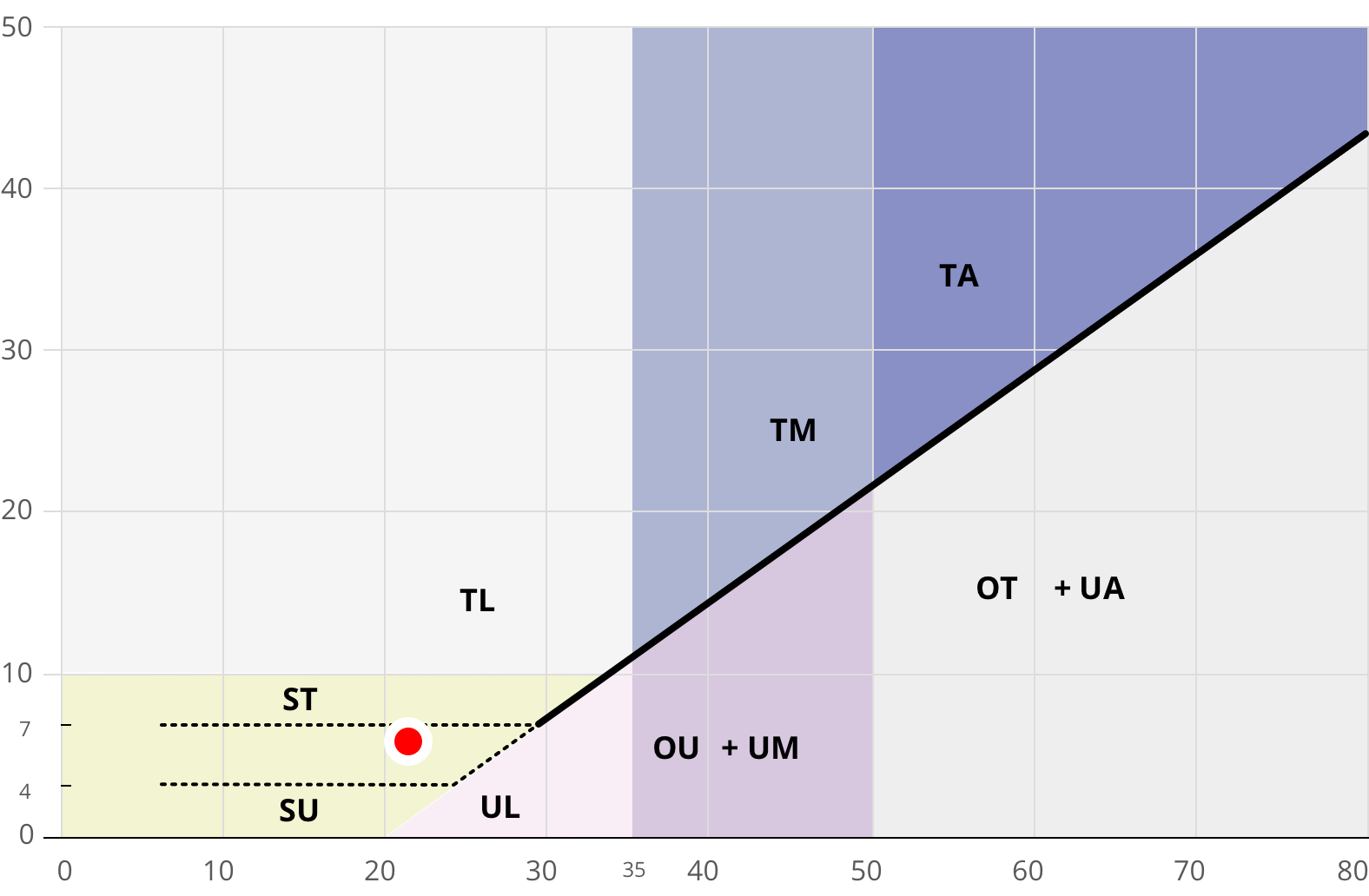

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand April 2022.
