SchiefertonHäger

Bestellnummer

6233

Ihre Kontaktperson

Kathrin Müller
E-Mail: kathrin.mueller@rohstoffconsult.de
Fon: +49 551 50455-32

Beschreibung

Illitisch-smektitischer Schieferton aus der Tongrube Häger, D-33824 Werther in Nordrhein-Westfalen. Große Vorräte, langfristig und ganzjährig verfügbar. Geologische Zuordnung: Unterer Jura/Lias, Pliensbachium-Stufe, Amaltheenton-Formation.

Anwendung

Im verwitterten Zustand prädestiniert als frühsinternder Basis- und Zusatzstoff bei der Herstellung von Klinkern, Pflasterklinkern und Dachziegeln. Nur geringe diagenetische Verfestigung bei mittelhoher Plastizität. Im unverwitterten Zustand Basisrohstoff für Hintermauerziegelwerke.

Lieferform

Selektiv gewonnen ab Mischhalde, Transport als kohäsives Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen	Anteil [MA %]
Phyllosilikate	71
Kaolinit (n)	20
Kaolinit-D (n)	-
Illit / Glimmer (n)	31
Illit /Smektit (q)	10
Smektit (q)	3
Chlorit (n)	-
Chlorit-Vermikulit (q)	7
Quarz	24
Plagioklas / Kalifeldspat	3 / -
Calcit / Dolomit	- / -
Hämatit	-
Anatas / Rutil	< 1 / -
Goethit / Limonit	1 / -
Pyrit / Markasit	- / -
Sonstige	-

Chemische Analyse

DIN EN ISO 12 677

Elemente	Anteil [MA %]
SiO₂	56,96
AI₂O₃	22,32
Fe₂O₃	6,11
BaO	0,046
MnO	0,023
TiO₂	1,060
V₂O₅	0,032
CaO	0,38
MgO	1,70
K₂O	3,16
Na₂O	0,49
SO₃	0,08
GLV 1.025 °C	7,37

TOC 1	0,69
1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C	6,0

Brennschwindung [%]
950 °C	3,9
1.000 °C	6,8
1.050 °C	9,0
1.100 °C	9,0
1.150 °C	8,6
1.200 °C	6,6

Wasseraufnahme [MA %]
950 °C	10,0
1.000 °C	5,2
1.050 °C	0,4
1.100 °C	0,1
1.150 °C	0,1
1.200 °C	0,3

Scherbenrohdichte [g/cm³]
950 °C	2,01
1.000 °C	2,21
1.050 °C	2,40
1.100 °C	2,43
1.150 °C	2,39
1.200 °C	2,04

Korngrößenverteilung

DIN 18 123

Fraktionen	Anteil
< 2 μm	32
2 - 6 μm	19
6 - 20 μm	23
20 - 63 μm	16
63 - 200 μm	9
200 - 600 μm	1
600 - 2.000 μm	0
> 2.000 μm	0
Σ	100

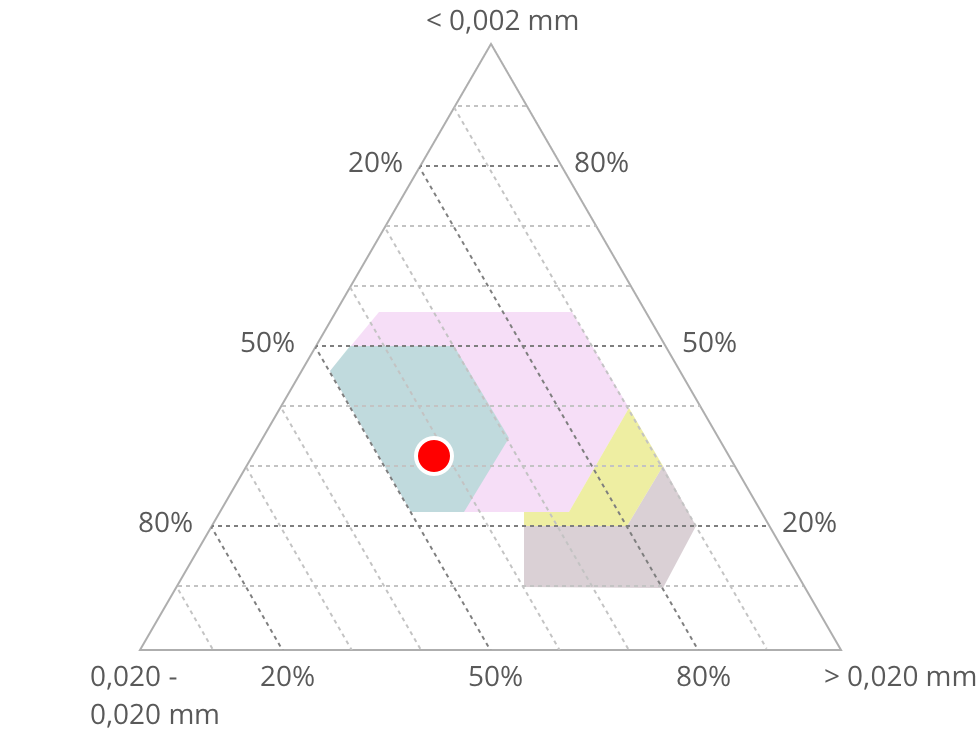

Darstellung nach Winkler & Stein

Deckenziegel

Dachziegel

Viellochziegel

Vollziegel

Brennproben in oxidierender Atmosphäre

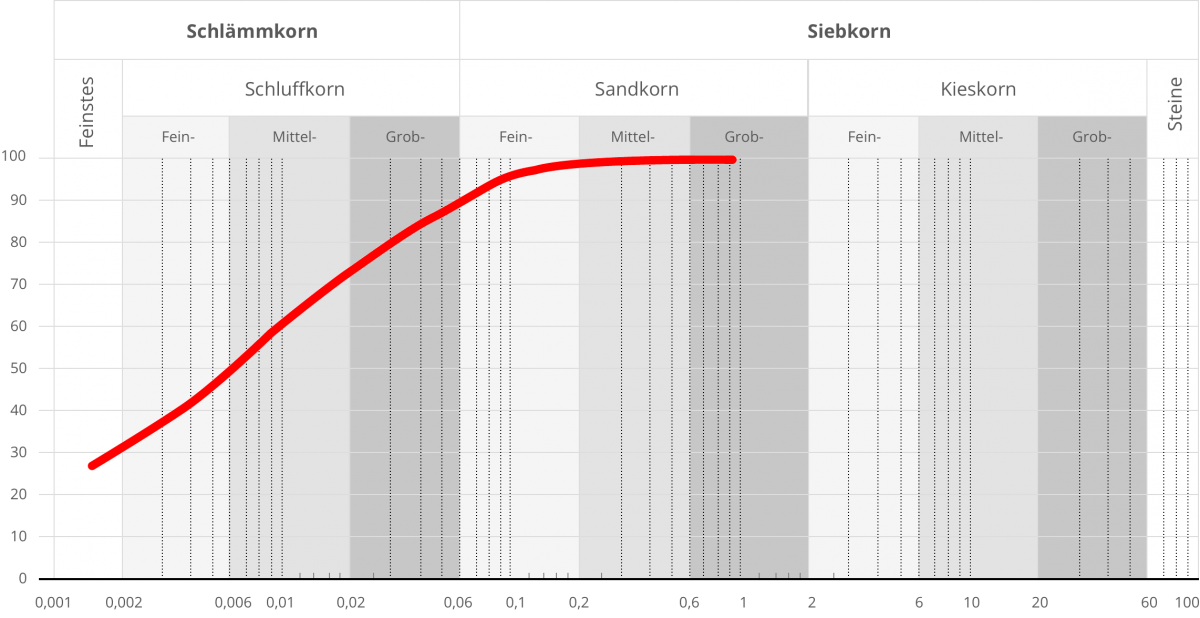

Körnungslinie DIN 18 123

X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

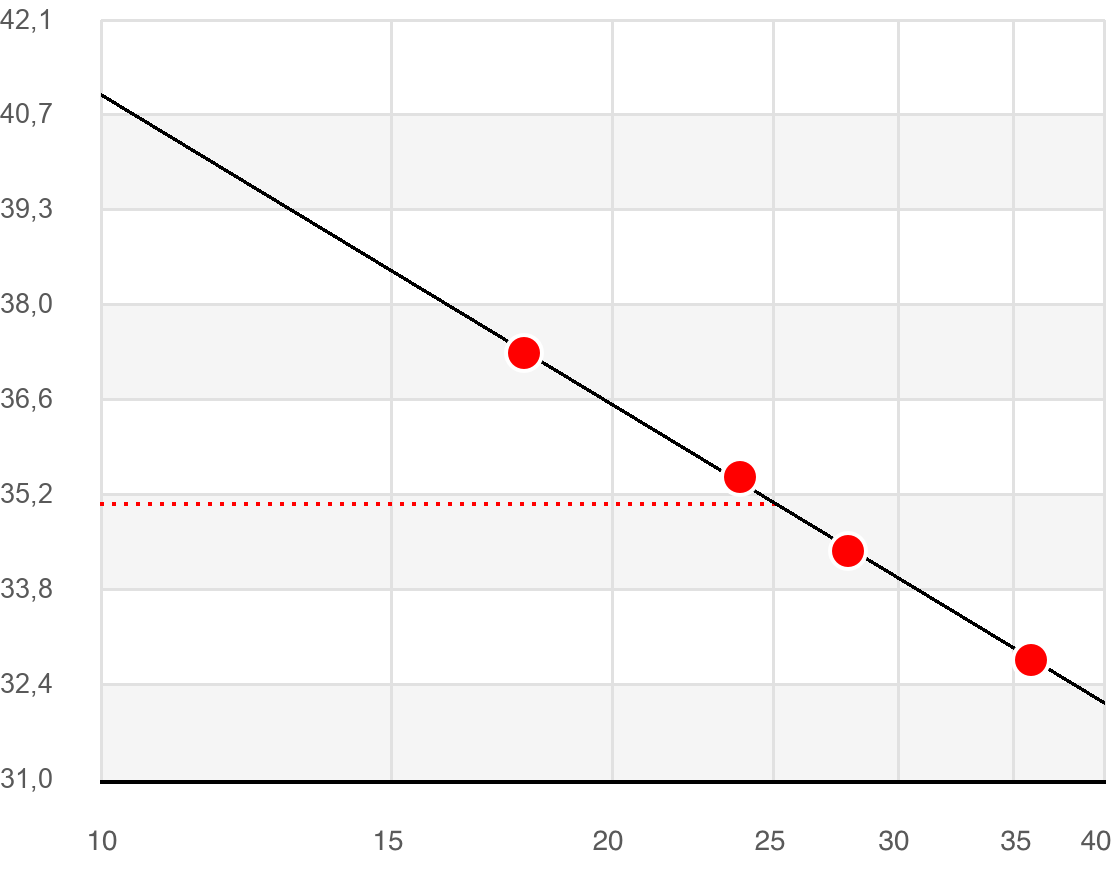

Fließgrenze nach DIN 18 122

Wassergehalt w =	16,3 %
Fließgrenze w_L =	35,1 %
Ausrollgrenze w_P =	23,5 %
Plastizitätszahl I_P =	11,6 %
Konsistenzzahl I_C =	1,62

X - Schlagzahl Y - Wassergehalt in %

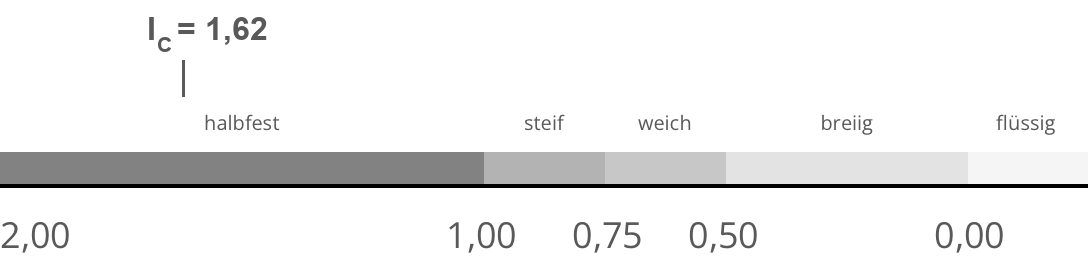

Zustandsform

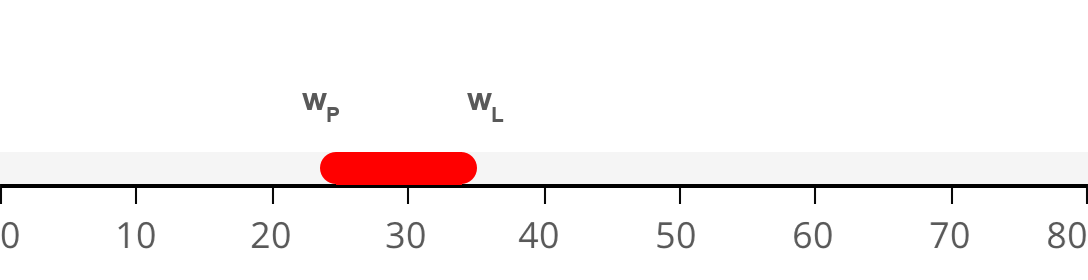

Plastizitätsbereich (w_P bis w_L) [%]

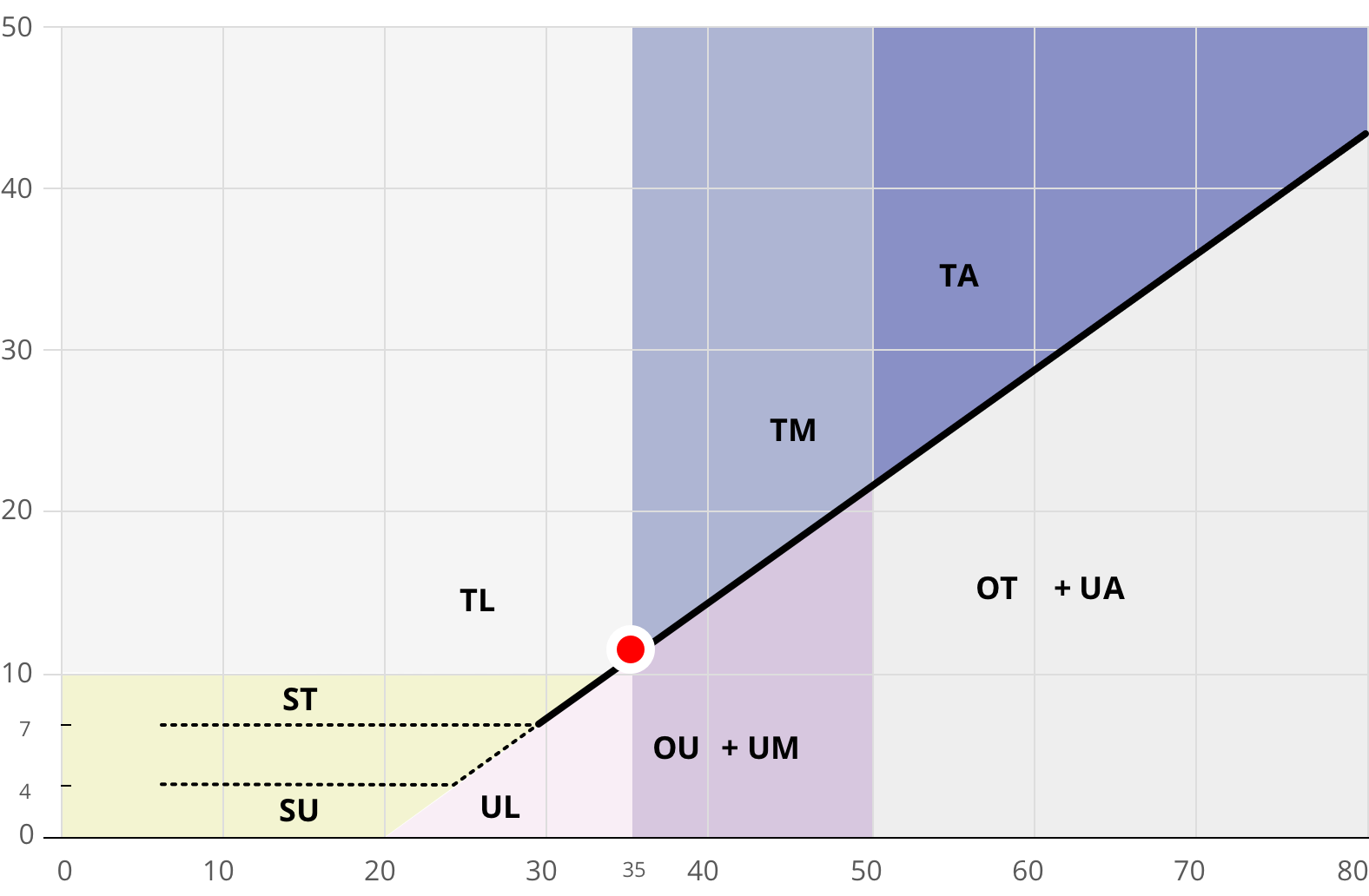

Plastizitätsdiagramm nach DIN 18 122

ST – Sand-Ton-Gemische

SU – Sand-Schluff-Gemische

TM – mittelplastische Tone

OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)

TL – leicht plastische Tone

UL – leicht plastische Schluffe

TA – ausgeprägt plastische Tone

OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)

X - Fließgrenze W_L [%] Y - Plastizitätszahl I_P [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand April 2022.
