TonschieferArgenthal

Bestellnummer

6270
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Quarzführender Tonschiefer aus dem Tagebau D-55496 Argenthal im Hunsrück/Rheinland-Pfalz. Geologische Zuordnung: Unterdevon, Siegen-Stufe, Taunusquarzit.

Anwendung

Rustikaler Zusatzstoff in hellbrennenden Backsteinmassen. Optimierung des Kornbandes im Mittel- und Grobkornbereich. Wirksame Verbesserung des Trocknungs- und Ausbrennverhaltens sowie der Feuerstandsfestigkeit.

Icon: Klinker
Klinker
Icon: Pflasterklinker
Pflasterklinker

Lieferform

Als preisgünstige Vorabsiebung 0/15 mm ab Mischhalde. Transport als schwach kohäsives Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 46

Kaolinit (n)

 -

Kaolinit-D (n)

 16

Serizit/ Muskovit/ Illit (n)

 30

Illit /Smektit (q)

 -

Smektit (q)

 -

Chlorit (n)

 -

Chlorit-Vermikulit (q)

 -

Quarz

 53

Plagioklas / Kalifeldspat

 - / 1

Calcit / Dolomit

 - / -

Hämatit

 -

Anatas / Rutil

 - / -

Goethit / Limonit

 - / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 76,34
AI2O3 14,09
Fe2O3 1,17
BaO 0,033
MnO 0,010
TiO2 1,067
V2O5 0,013

CaO

 0,06
MgO 0,60
K2O 3,04
Na2O 0,08
SO3 < 0,04
GLV 1.025 °C 3,27
TOC 1 0,09

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 2,4

Brennschwindung [%]
1.050 °C 1,8
1.100 °C 3,0
1.150 °C 3,6
1.200 °C

4,5
1.250 °C

5,3
1.300 °C 5,6

Wasseraufnahme [MA %]
1.050 °C 10,4
1.100 °C 7,4
1.150 °C 6,2
1.200 °C 3,9
1.250 °C 1,9
1.300 °C 1,1

Scherbenrohdichte [g/cm3]
1.050 °C 1,94
1.100 °C 2,06
1.150 °C 2,09
1.200 °C 2,15
1.250 °C 2,23
1.300 °C 2,24

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 23
2 - 6 μm 10
6 - 20 μm 20
20 - 63 μm 22
63 - 200 μm 18
200 - 600 μm 6
600 - 2.000 μm 1
> 2.000 μm 0
Σ 100

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 1,8
Gesamtschwindung [%] 4,2
Wasseraufnahme [MA %] 10,4
Scherbenrohdichte [g/cm3] 1,94
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 3,0
Gesamtschwindung [%] 5,3
Wasseraufnahme [MA %] 7,4
Scherbenrohdichte [g/cm3] 2,06
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 3,6
Gesamtschwindung [%] 5,9
Wasseraufnahme [MA %] 6,2
Scherbenrohdichte [g/cm3] 2,09
Icon: Details ausblenden
1.200 °C
Brennschwindung [%] 4,5
Gesamtschwindung [%] 6,8
Wasseraufnahme [MA %] 3,9
Scherbenrohdichte [g/cm3] 2,15
Icon: Details ausblenden
1.250 °C
Brennschwindung [%] 5,3
Gesamtschwindung [%] 7,6
Wasseraufnahme [MA %] 1,9
Scherbenrohdichte [g/cm3] 2,23
Icon: Details ausblenden
1.300 °C
Brennschwindung [%] 5,6
Gesamtschwindung [%] 7,9
Wasseraufnahme [MA %] 1,1
Scherbenrohdichte [g/cm3] 2,24

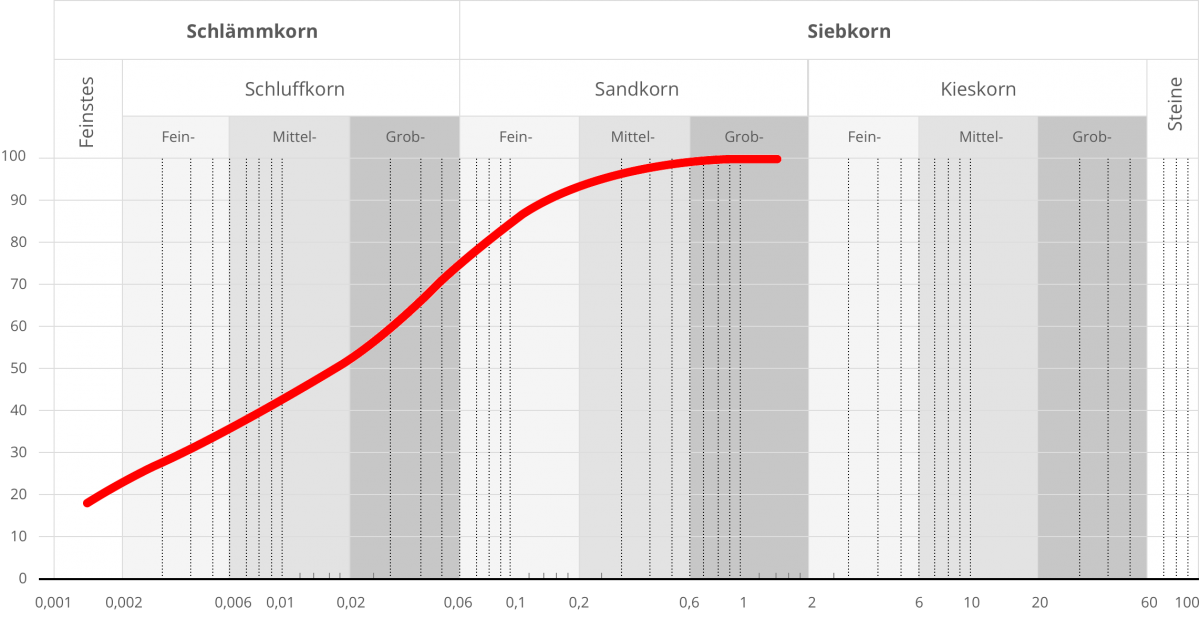

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

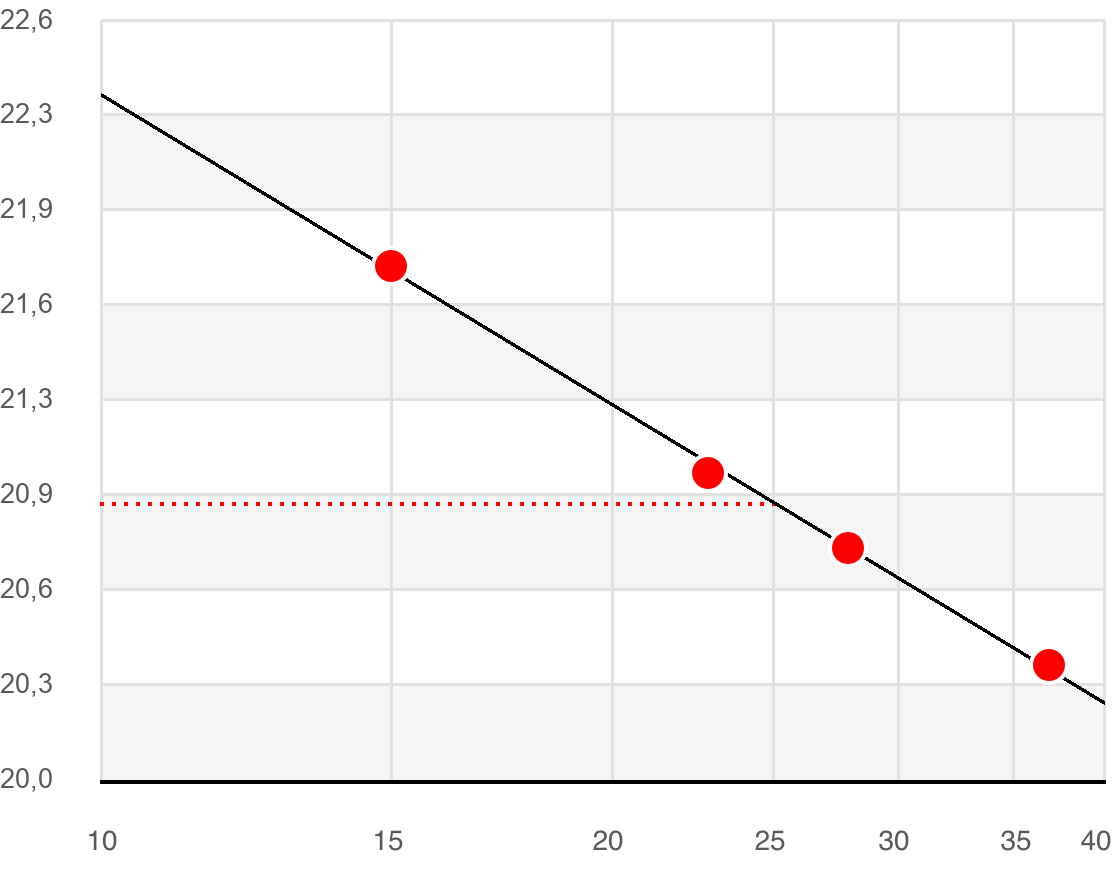

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 11,9 %
Fließgrenze wL = 20,9 %
Ausrollgrenze wP = 18,0 %
Plastizitätszahl IP = 2,9 %
Konsistenzzahl IC = 3,05
X - Schlagzahl Y - Wassergehalt in %

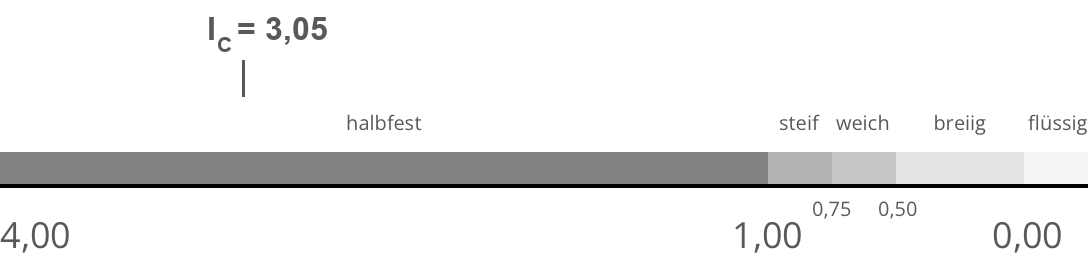

Zustandsform

Zustandsform

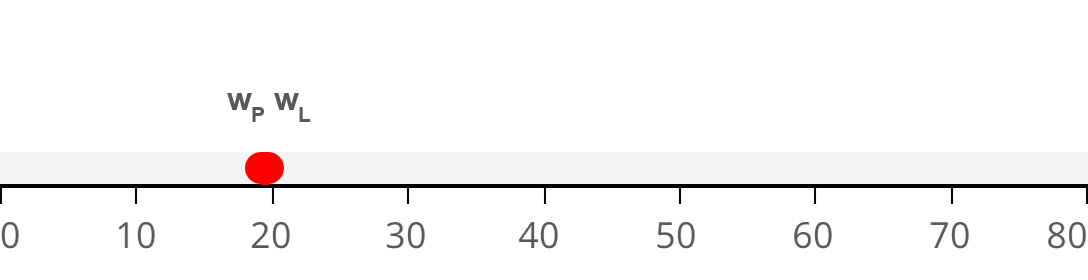

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

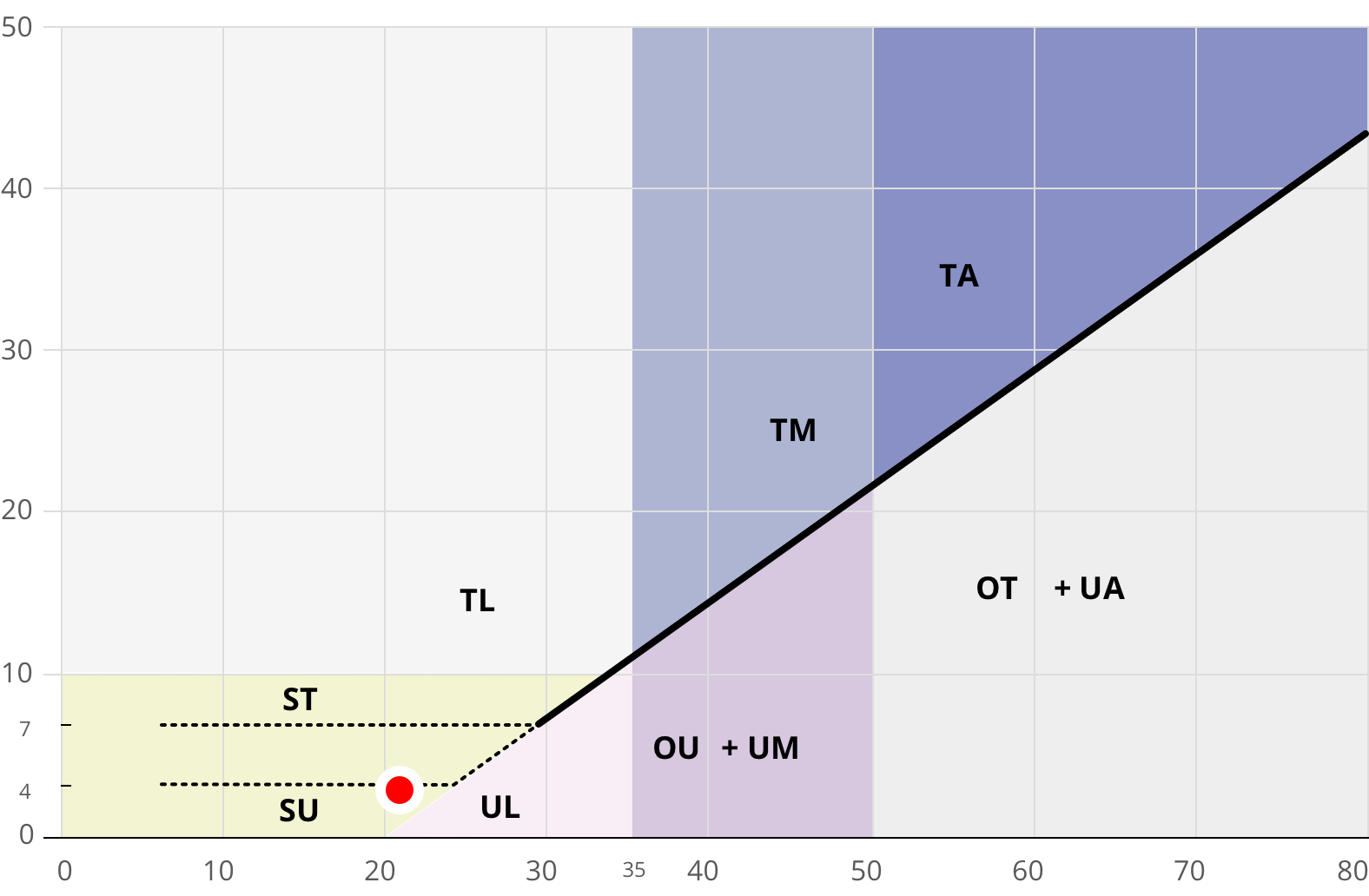

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand März 2022.

Icon: Datenblatt herunterladen Download PDF Datenblatt (674 kB)
