SchiefertonGroßheirath

Bestellnummer

6361

Ihre Kontaktperson

Kathrin Müller
E-Mail: kathrin.mueller@rohstoffconsult.de
Fon: +49 551 50455-32

Beschreibung

Kaolinitischer Schieferton aus dem Tagebau D-96269 Großheirath in Oberfranken/Bayern. Große Vorräte ganzjährig verfügbar. Geologische Zuordnung: Obere Trias, Keuper, k6-Folge-Rhätkeuper.

Anwendung

Prädestiniert als leicht plastischer Zusatzstoff in hell- und gelbbrennenden Vormauerziegel- und Klinkermassen. Optimierung des Kornbandes im Mittel- und Grobkornbereich. Verbesserung des Ausbrennverhaltens von kohlenstoffreichen Massen. Unter oxidierenden Bedingungen gelbe Brennfarbe.

Lieferform

Stationär homogenisiert und vorgebrochen auf 0/80 mm ab Tonlagerbox. Wahlweise als Rohton grobschollig von Mischhalde. Transport als schwach kohäsives Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen	Anteil [MA %]
Phyllosilikate	61
Kaolinit (n)	-
Kaolinit-D (n)	50
Illit (n)	4
Illit /Smektit (q)	3
Smektit (q)	1
Chlorit (n)	3
Chlorit-Vermikulit (q)	-
Quarz	33
Plagioklas / Kalifeldspat	< 1 / < 1
Calcit / Dolomit	< 1 / -
Hämatit	1
Anatas / Rutil	1 / -
Goethit / Limonit	1 / -
Pyrit / Markasit	- / -
Sonstige	-

Chemische Analyse

DIN EN ISO 12 677

Elemente	Anteil [MA %]
SiO₂	62,04
AI₂O₃	22,52
Fe₂O₃	3,26
BaO	0,019
MnO	0,006
TiO₂	1,550
V₂O₅	0,016
CaO	0,57
MgO	0,86
K₂O	0,52
Na₂O	0,09
SO₃	0,04
GLV 1.025 °C	8,38

TOC 1	0,25
1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C	7,7

Brennschwindung [%]
950 °C	1,9
1.000 °C	2,4
1.050 °C	3,7
1.100 °C	4,4
1.150 °C	4,5
1.200 °C	4,6

Wasseraufnahme [MA %]
950 °C	11,8
1.000 °C	10,7
1.050 °C	8,9
1.100 °C	7,7
1.150 °C	6,6
1.200 °C	6,5

Scherbenrohdichte [g/cm³]
950 °C	1,96
1.000 °C	1,99
1.050 °C	2,07
1.100 °C	2,12
1.150 °C	2,13
1.200 °C	2,14

Korngrößenverteilung

DIN 18 123

Fraktionen	Anteil
< 2 μm	24
2 - 6 μm	14
6 - 20 μm	24
20 - 63 μm	24
63 - 200 μm	14
200 - 600 μm	0
600 - 2.000 μm	0
> 2.000 μm	0
Σ	100

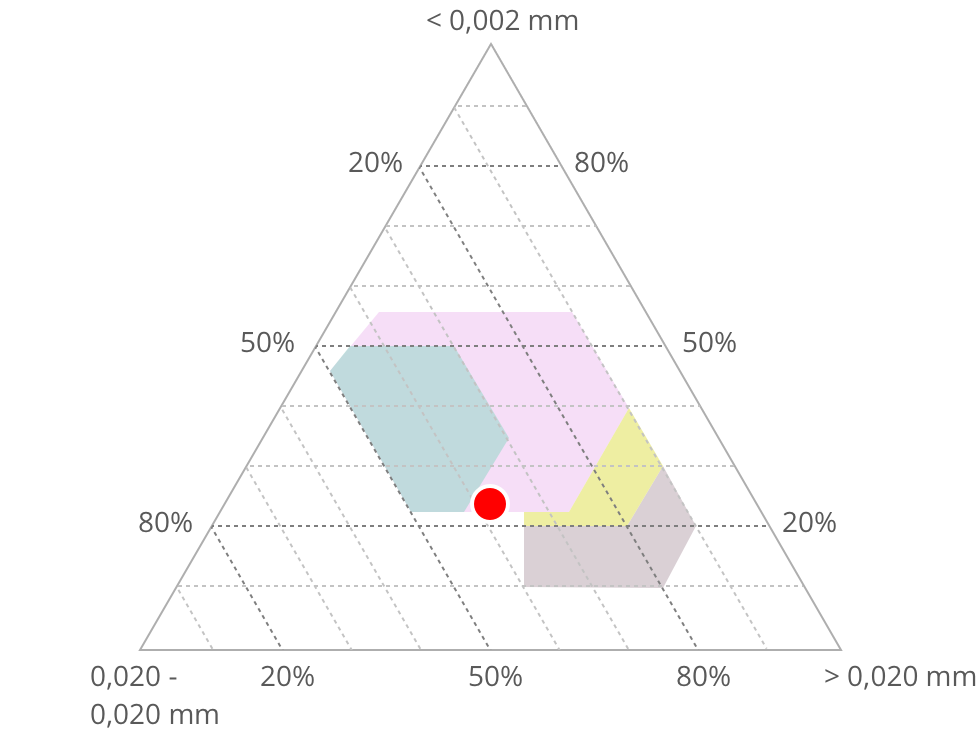

Darstellung nach Winkler & Stein

Deckenziegel

Dachziegel

Viellochziegel

Vollziegel

Brennproben in oxidierender Atmosphäre

Körnungslinie DIN 18 123

X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

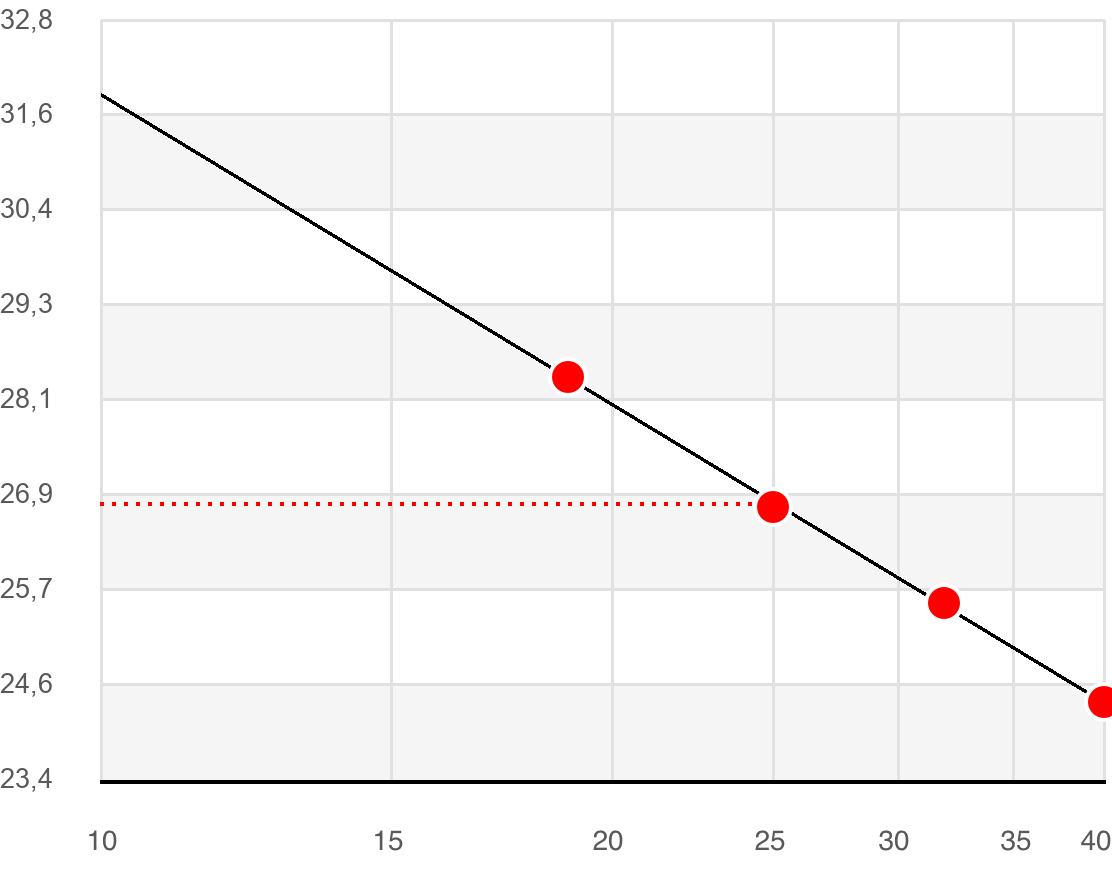

Fließgrenze nach DIN 18 122

Wassergehalt w =	5,5 %
Fließgrenze w_L =	26,8 %
Ausrollgrenze w_P =	20,0 %
Plastizitätszahl I_P =	6,8 %
Konsistenzzahl I_C =	3,14

X - Schlagzahl Y - Wassergehalt in %

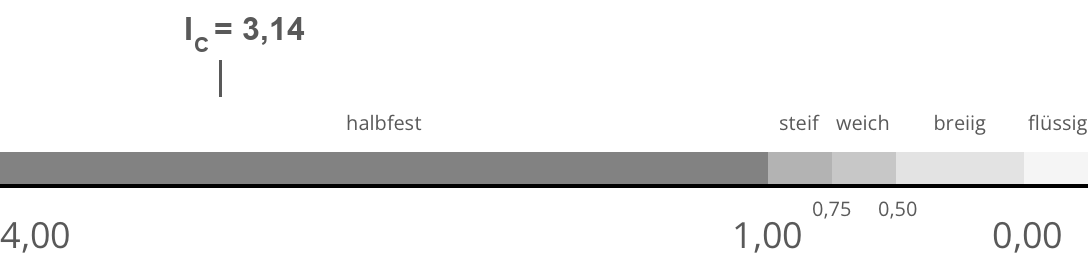

Zustandsform

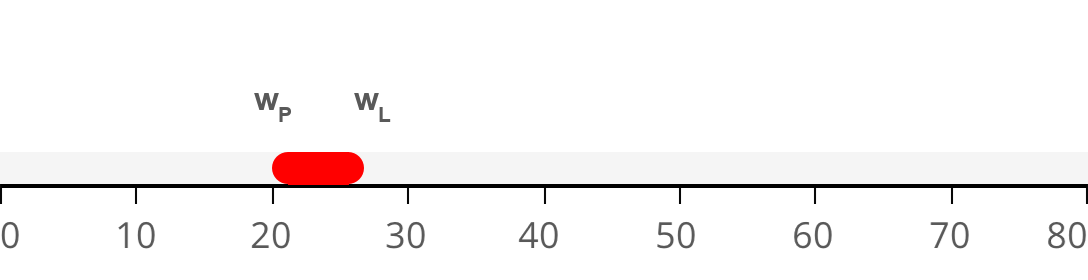

Plastizitätsbereich (w_P bis w_L) [%]

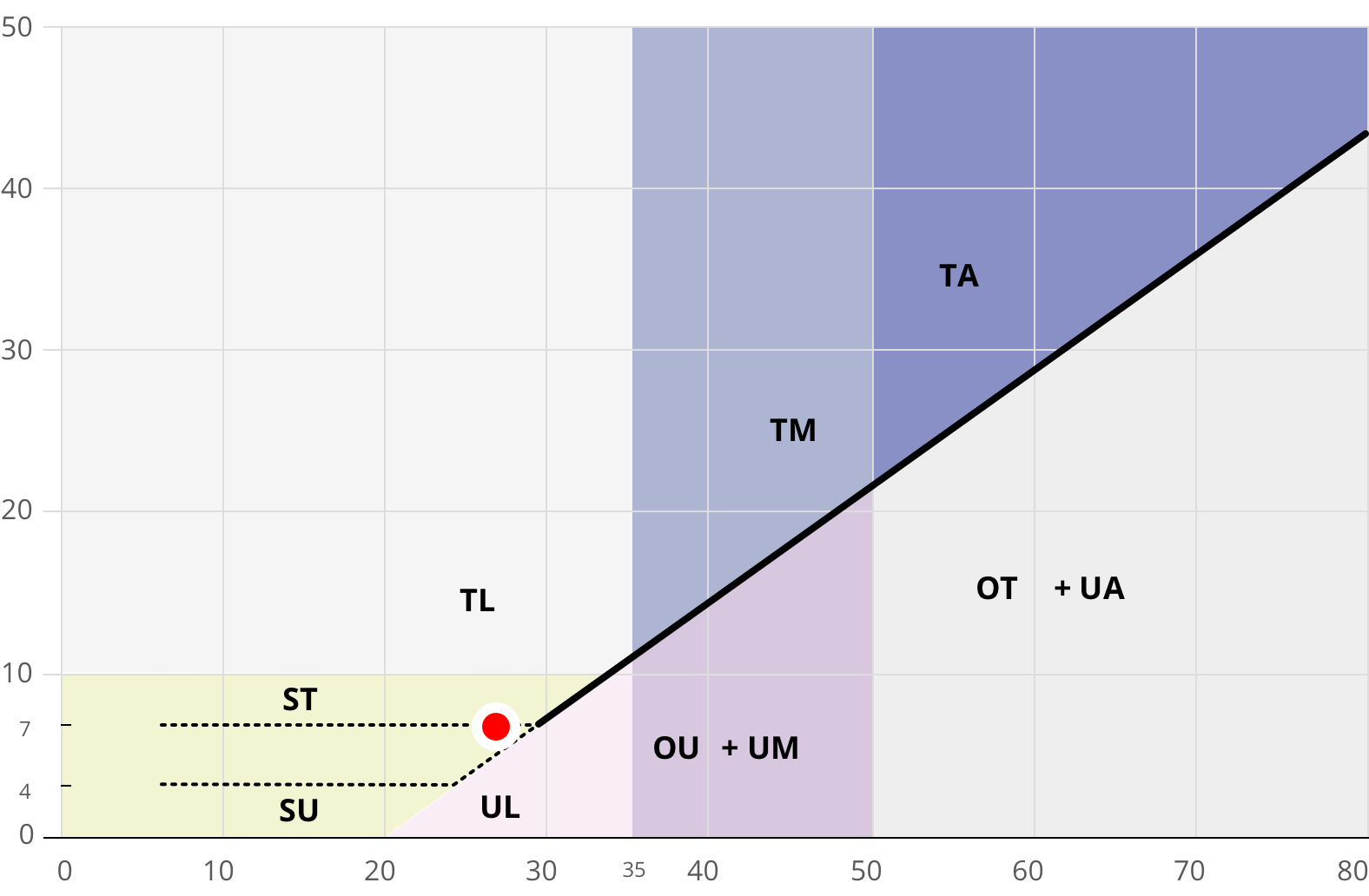

Plastizitätsdiagramm nach DIN 18 122

ST – Sand-Ton-Gemische

SU – Sand-Schluff-Gemische

TM – mittelplastische Tone

OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)

TL – leicht plastische Tone

UL – leicht plastische Schluffe

TA – ausgeprägt plastische Tone

OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)

X - Fließgrenze W_L [%] Y - Plastizitätszahl I_P [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand März 2022.
