SchiefertonUeffeln GM

Bestellnummer

6145
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Pyrophyllitischer Schieferton aus dem Tagebau D-49565 Ueffeln in Niedersachsen. Große Vorräte, langfristig und ganzjährig verfügbar. Geologische Zuordnung: Oberer Jura/Malm, Oxford-Stufe, kontaktmetamorph überprägt.

Anwendung

Prädestiniert als Basis- und Zusatzstoff bei der Herstellung von Klinkern jeglicher Art, Verbesserung des Ausbrennverhaltens und der Feuerstandsfestigkeit, Optimierung des Kornbandes im Grobkornbereich. Ideal auch im Reduktionsbrand sowie für anthrazit- und schwarzbrennende Klinker. Hohe diagenetische Verfestigung.

Icon: Klinker
Klinker
Icon: Pflasterklinker
Pflasterklinker

Lieferform

Mobil homogenisiert und vorgebrochen auf 0/30 mm ab Mischhalde, Transport als kohäsionsarmes Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 56

Kaolinit (n)

 -

Kaolinit-D (n)

 3

Illit / Glimmer (n)

 18

Illit /Smektit (q)

 5

Smektit (q)

 3

Pyrophyllit (n)

 27

Chlorit-Vermikulit (q)

 -

Quarz

 41

Plagioklas / Kalifeldspat

 - / 1

Calcit / Dolomit

 - / -

Hämatit

 -

Anatas / Rutil

 - / -

Goethit / Limonit

 2 / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 68,26
AI2O3 15,20
Fe2O3 8,05
BaO 0,023
MnO 0,032
TiO2 1,066
V2O5 0,024

CaO

 0,22
MgO 0,35
K2O 1,33
Na2O 0,08
SO3 < 0,01
GLV 1.025 °C 5,17
TOC 1 0,17

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 4,3

Brennschwindung [%]
1.050 °C 3,2
1.100 °C 3,9
1.150 °C 5,0
1.200 °C 5,7
1.250 °C 6,1
1.300 °C 4,7

Wasseraufnahme [MA %]
1.050 °C 8,6
1.100 °C 7,0
1.150 °C 4,8
1.200 °C 2,6
1.250 °C 1,5
1.300 °C 1,2

Scherbenrohdichte [g/cm3]
1.050 °C 2,09
1.100 °C 2,16
1.150 °C 2,23
1.200 °C 2,31
1.250 °C 2,34
1.300 °C 2,03

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 13
2 - 6 μm 11
6 - 20 μm 15
20 - 63 μm 18
63 - 200 μm 21
200 - 600 μm 15
600 - 2.000 μm 7
> 2.000 μm 0
Σ 100

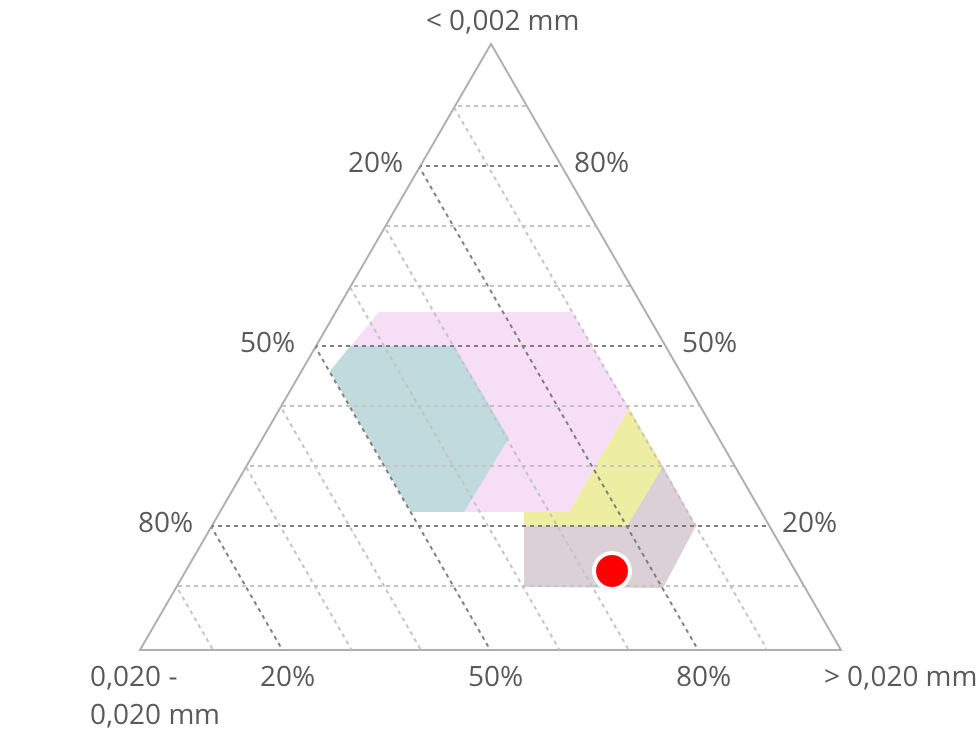

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 3,2
Gesamtschwindung [%] 7,4
Wasseraufnahme [MA %] 8,6
Scherbenrohdichte [g/cm3] 2,09
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 3,9
Gesamtschwindung [%] 8,0
Wasseraufnahme [MA %] 7,0
Scherbenrohdichte [g/cm3] 2,16
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 5,0
Gesamtschwindung [%] 9,1
Wasseraufnahme [%] 4,8
Scherbenrohdichte [g/cm3] 2,23
Icon: Details ausblenden
1.200 °C
Brennschwindung [%] 5,7
Gesamtschwindung [%] 9,8
Wasseraufnahme [MA %] 2,6
Scherbenrohdichte [g/cm3] 2,31
Icon: Details ausblenden
1.250 °C
Brennschwindung [%] 6,1
Gesamtschwindung [%] 10,1
Wasseraufnahme [MA %] 1,5
Scherbenrohdichte [g/cm3] 2,34
Icon: Details ausblenden
1.300 °C
Brennschwindung [%] 4,7
Gesamtschwindung [%] 8,8
Wasseraufnahme [MA %] 1,2
Scherbenrohdichte [g/cm3] 2,03

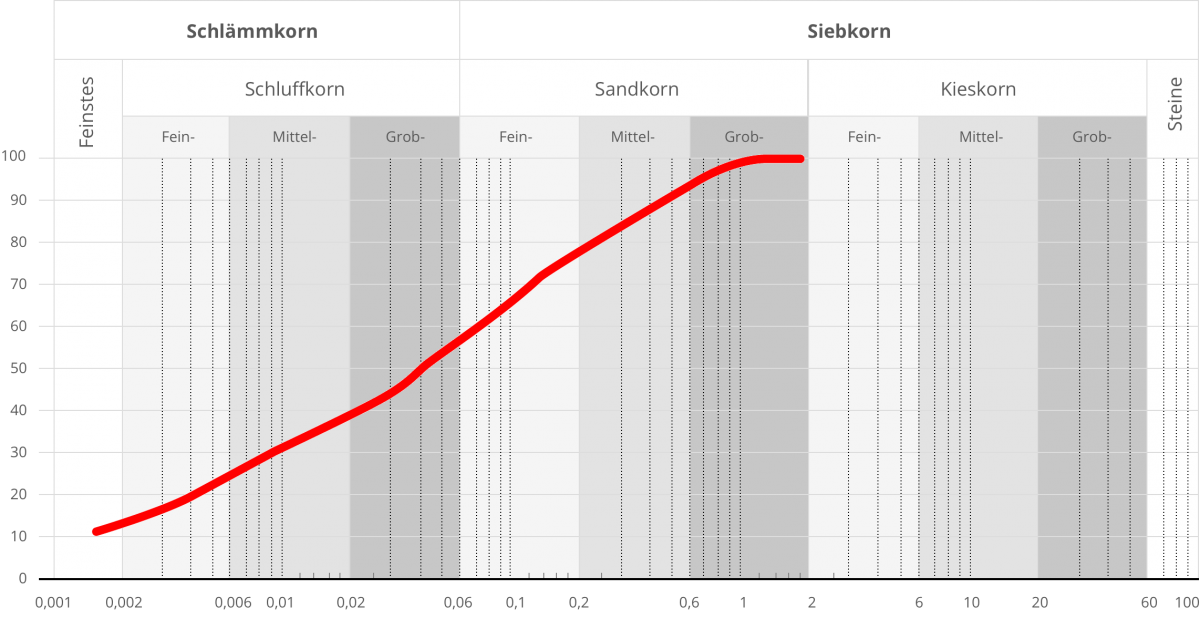

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

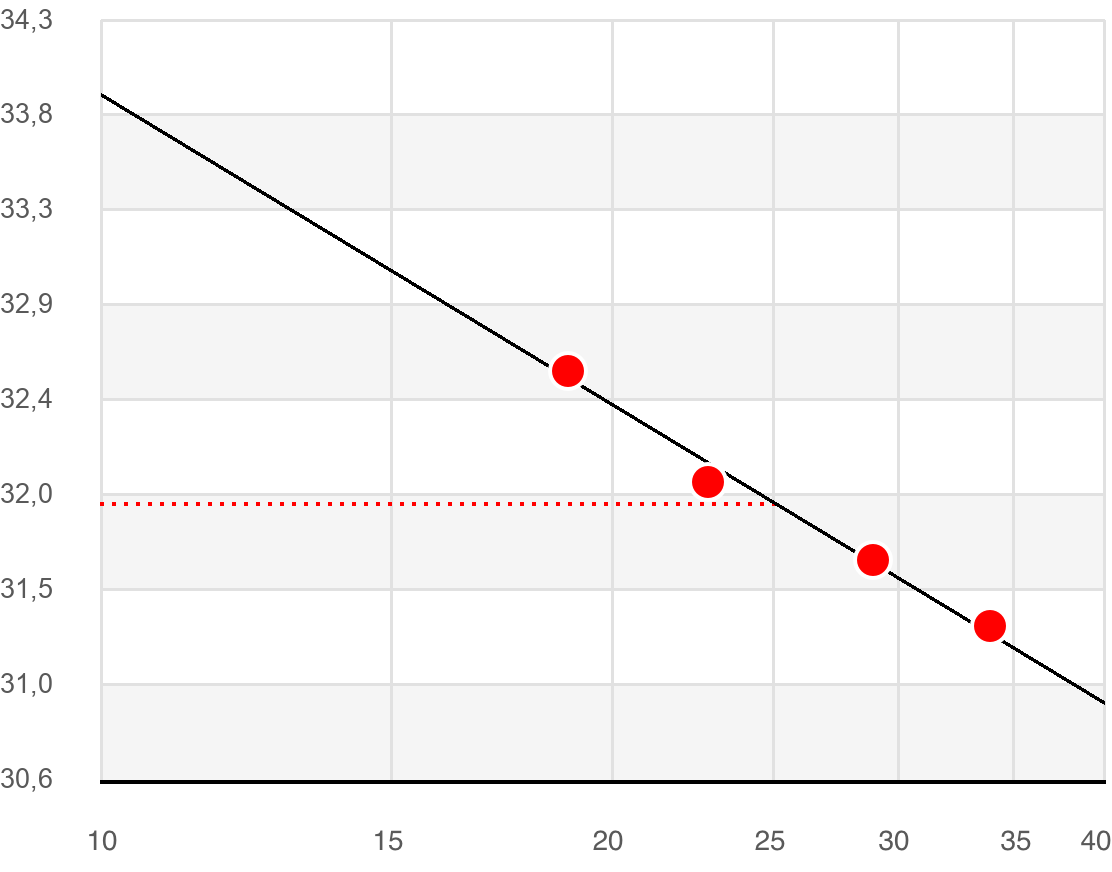

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 7,4 %
Fließgrenze wL = 31,9 %
Ausrollgrenze wP = 19,7 %
Plastizitätszahl IP = 12,2 %
Konsistenzzahl IC = 2,00
X - Schlagzahl Y - Wassergehalt in %

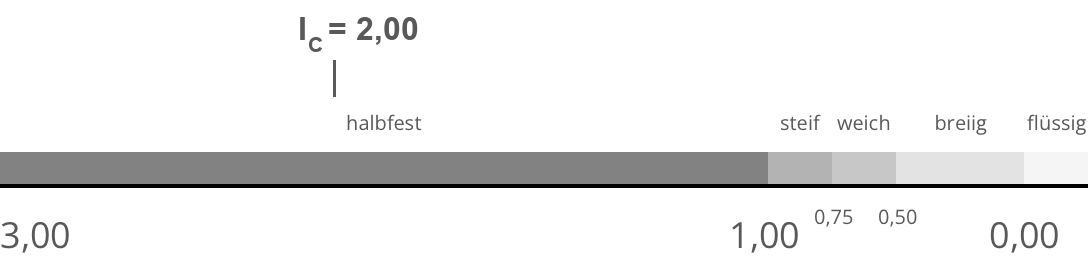

Zustandsform

Zustandsform

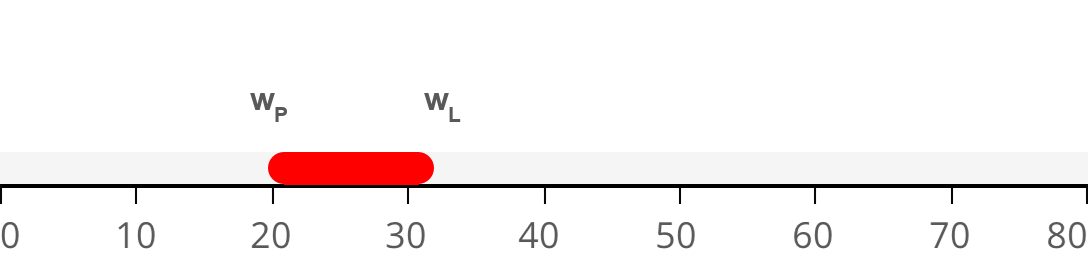

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

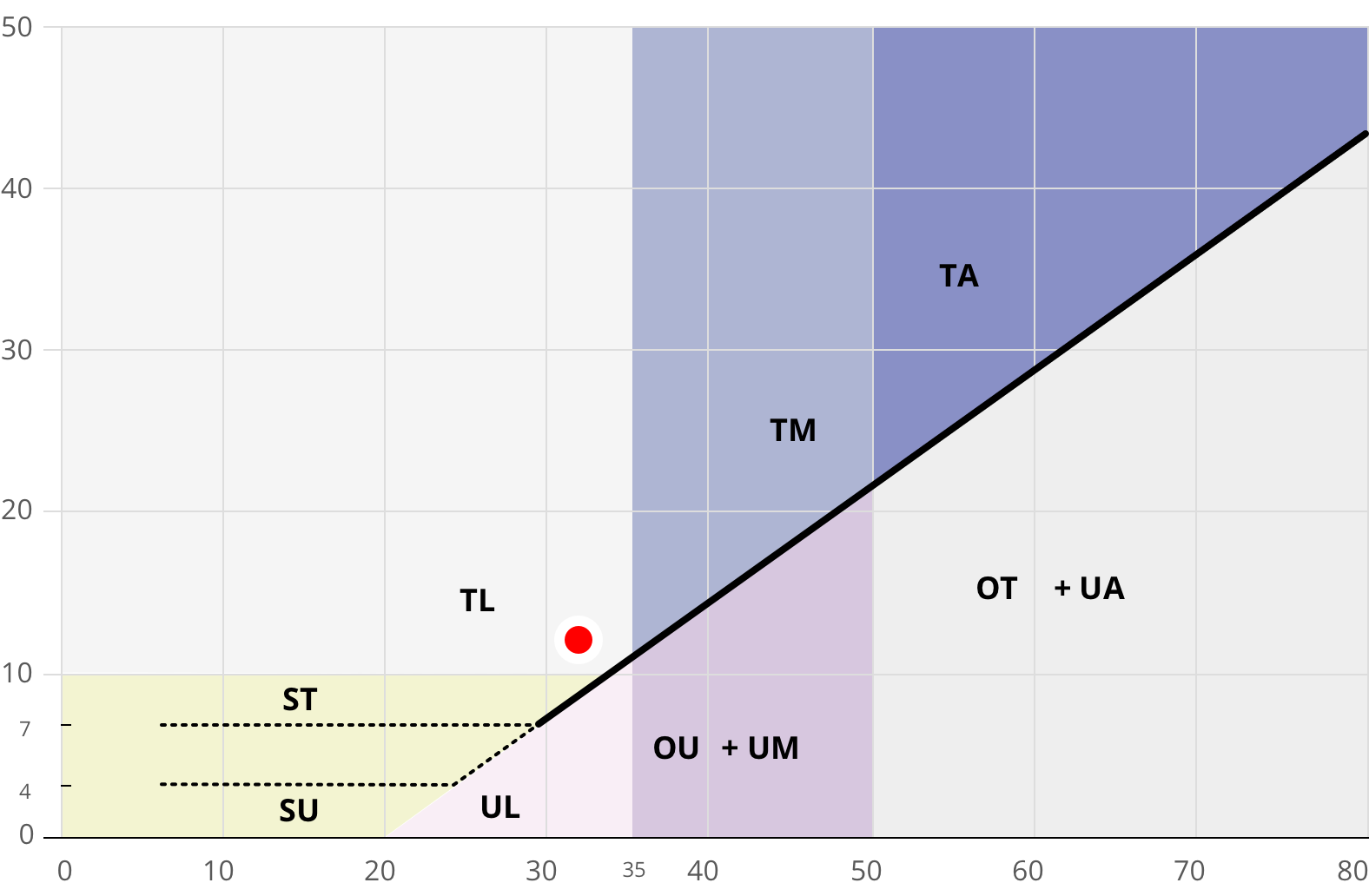

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
