Recycling-TonScheda

Bestellnummer

6365
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Illitisch-chloritischer Filterkuchen, der bei der Grauwackewäsche im Steinbruch Scheda, D-57489 Drolshagen in Nordrhein-Westfalen als Nebenprodukt gewonnen wird. Jahrestonnage bis zu 30.000 t. Geologische Zuordnung: Mittleres Devon, Givetium-Stufe, Finnentroper Schichten.

Anwendung

Universell einsetzbar als leicht plastischer Zusatzstoff für die Herstellung von Mauerziegeln und dunkelbrennenden Klinkern. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Klinker
Klinker

Lieferform

Als Filterkuchen 0/0,4 mm ab Kammerfilterpresse, Transport als kohäsives Schüttgut in Kippsattelaufliegern. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 49

Kaolinit (n)

 -

Kaolinit-D (n)

 -

Illit / Glimmer (n)

 33

Illit /Smektit (q)

 2

Smektit (q)

 2

Chlorit (n)

 12

Chlorit-Vermikulit (q)

 -

Quarz

 30

Plagioklas / Kalifeldspat

 5 / 2

Calcit / Dolomit

 11 / 2

Hämatit

 -

Anatas / Rutil

 - / -

Goethit / Limonit

 1 / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 58,24
AI2O3 12,38
Fe2O3 5,47
BaO 0,058
MnO 0,193
TiO2 0,775
V2O5 0,015

CaO

 7,00
MgO 2,72
K2O 3,09
Na2O 0,68
SO3 0,19
GLV 1.025 °C 8,96
TOC 1 -

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 0,9

Brennschwindung [%]
900 °C -0,4
950 °C -0,2
1.000 °C -0,1
1.050 °C 0,3
1.100 °C 7,3
1.150 °C 7,7

Wasseraufnahme [MA %]
900 °C 21,4
950 °C 19,5
1.000 °C 19,0
1.050 °C 18,2
1.100 °C 2,0
1.150 °C 0,2

Scherbenrohdichte [g/cm3]
900 °C 1,68
950 °C 1,70
1.000 °C 1,70
1.050 °C 1,73
1.100 °C 2,32
1.150 °C 2,14

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 20
2 - 6 μm 16
6 - 20 μm 26
20 - 63 μm 30
63 - 200 μm 8
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

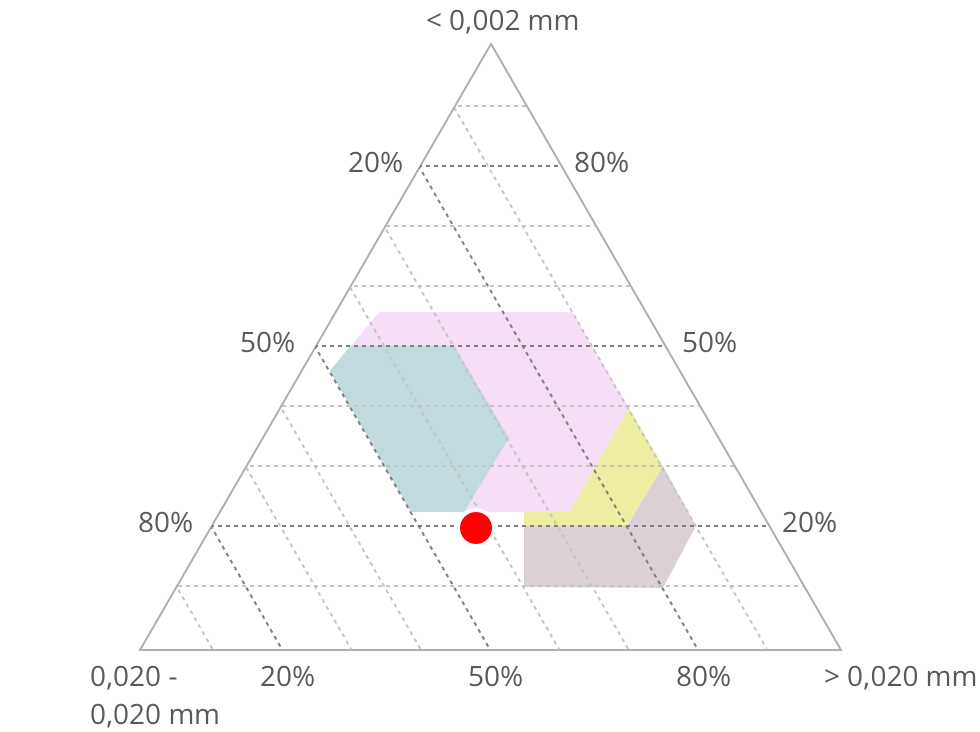

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
900 °C
Brennschwindung [%] -0,4
Gesamtschwindung [%] 0,5
Wasseraufnahme [MA %] 21,4
Scherbenrohdichte [g/cm3] 1,68
Icon: Details ausblenden
950 °C
Brennschwindung [%] -0,2
Gesamtschwindung [%] 0,7
Wasseraufnahme [MA %] 19,5
Scherbenrohdichte [g/cm3] 1,70
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] -0,1
Gesamtschwindung [%] 0,8
Wasseraufnahme [MA %] 19,0
Scherbenrohdichte [g/cm3] 1,70
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 0,3
Gesamtschwindung [%] 1,2
Wasseraufnahme [MA %] 18,2
Scherbenrohdichte [g/cm] 1,73
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 7,3
Gesamtschwindung [%] 8,1
Wasseraufnahme [MA %] 2,0
Scherbenrohdichte [g/cm3] 2,32
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 7,7
Gesamtschwindung [%] 8,5
Wasseraufnahme [MA %] 0,2
Scherbenrohdichte [g/cm3] 2,14

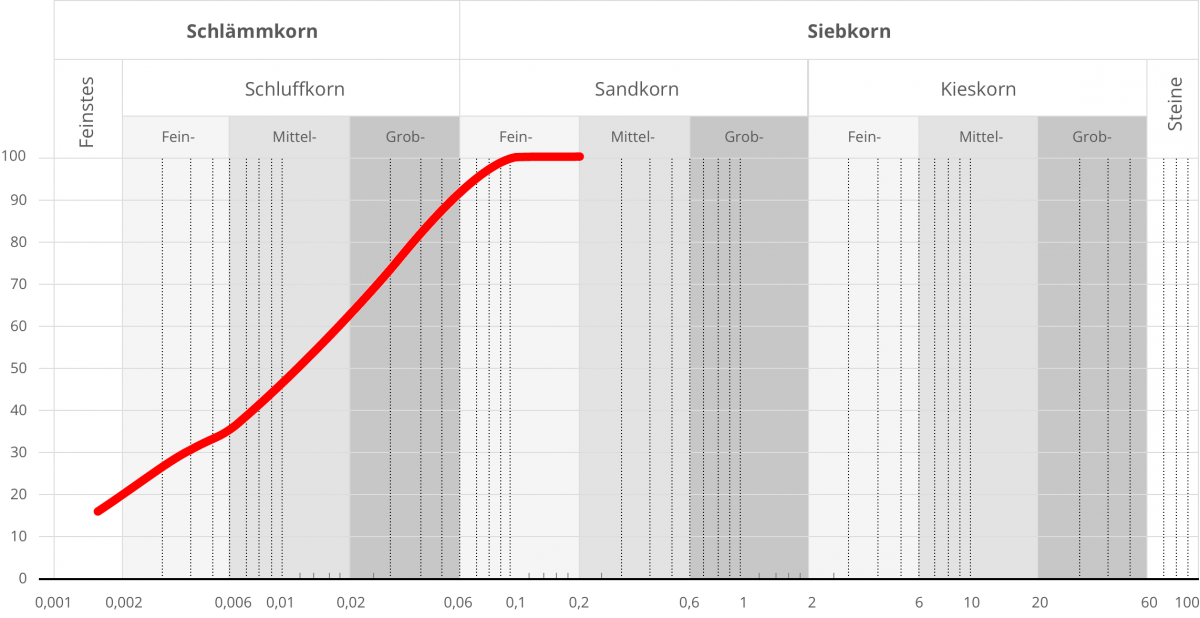

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.

Icon: Datenblatt herunterladen Download PDF Datenblatt (552 kB)
