Recycling-TonRied
Bestellnummer
Ihre Kontaktperson
EurGeol Dr. rer. nat. Lutz KrakowE-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794
Beschreibung
Illitischer Filterkuchen, der bei der Wäsche von Sandstein im Tagebau D-36157 Ebersburg-Ried in Hessen gewonnen wird. Jahrestonnage bis zu 8.000 t. Geologische Zuordnung: Mittlerer Buntsandstein.
Anwendung
Prädestiniert als plastischer Zusatzstoff bei der Herstellung von hochporosierten Hintermauerziegeln. Absenkung der Scherbenrohdichte. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.
Lieferform
Phasenanalyse
RDA / FTIR
Mineralphasen |
Anteil [MA %] |
Phyllosilikate |
58 |
Kaolinit (n) |
- |
Kaolinit-D (n) |
10 |
Illit / Glimmer (n) |
44 |
Illit / Smektit (q) |
3 |
Smektit (q) |
1 |
Chlorit (n) |
- |
Chlorit-Vermikulit (q) |
- |
Quarz |
29 |
Na-Plagioklas / Kalifeldspat |
- / 5 |
Calcit / Dolomit |
6 / - |
Hämatit |
- |
Anatas / Rutil |
- / - |
Goethit / Limonit |
1 / - |
Pyrit / Markasit / Gips |
- / - / 1 |
Sonstige |
- |
Chemische Analyse
DIN EN ISO 12 677
Elemente | Anteil [MA %] |
SiO2 | 60,14 |
AI2O3 | 16,41 |
Fe2O3 | 2,6 |
BaO | 1,397 |
MnO | 0,021 |
TiO2 | 0,473 |
V2O5 | 0,053 |
CaO |
4,12 |
MgO | 1,10 |
K2O | 4,68 |
Na2O | 0,11 |
SO3 | 0,86 |
GLV 1.025 °C | 7,36 |
TOC 1 | 0,13 |
1 - DIN ISO 10 694 |
Keramtechnologie
DKG-Richtlinien
Trockenschwindung [%] |
|
100 °C |
6,3 |
Brennschwindung [%] |
|
800 °C | -0,4 |
850 °C | 0,2 |
900 °C | 1,3 |
950 °C | 2,2 |
1.000 °C | 2,9 |
1.050 °C |
3,6 |
Wasseraufnahme [MA %] |
|
800 °C | 27,4 |
850 °C | 25,0 |
900 °C | 22,7 |
950 °C | 20,9 |
1.000 °C | 18,3 |
1.050 °C | 17,2 |
Scherbenrohdichte [g/cm3] |
|
800 °C | 1,48 |
850 °C | 1,52 |
900 °C | 1,56 |
950 °C | 1,61 |
1.000 °C | 1,64 |
1.050 °C | 1,68 |
Korngrößenverteilung
DIN 18 123
Fraktionen | Anteil |
< 2 μm |
24 |
2 - 6 μm | 15 |
6 - 20 μm | 26 |
20 - 63 μm | 21 |
63 - 200 μm | 10 |
200 - 600 μm | 2 |
600 - 2.000 μm | 1 |
> 2.000 μm | 1 |
Σ | 100 |

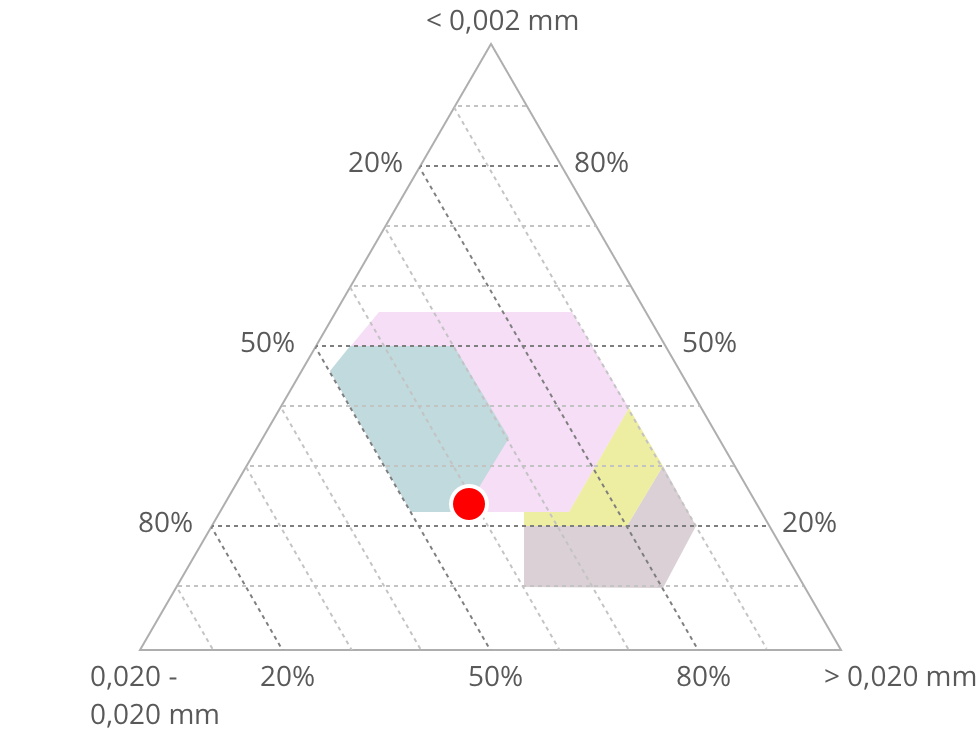

Darstellung nach Winkler & Stein
Brennproben in oxidierender Atmosphäre

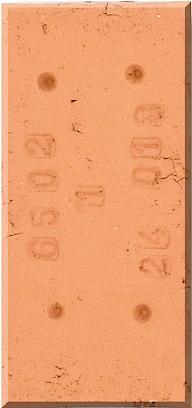

800 °C | |
Brennschwindung [%] | -0,4 |
Gesamtschwindung [%] | 5,9 |
Wasseraufnahme [MA %] | 27,4 |
Scherbenrohdichte [g/cm3] | 1,48 |

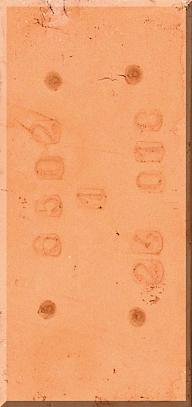

850 °C | |
Brennschwindung [%] | 0,2 |
Gesamtschwindung [%] | 6,4 |
Wasseraufnahme [MA %] | 25,0 |
Scherbenrohdichte [g/cm3] | 1,52 |

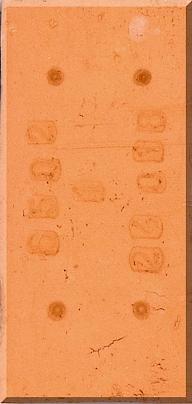

900 °C | |
Brennschwindung [%] | 1,3 |
Gesamtschwindung [%] | 7,5 |
Wasseraufnahme [MA %] | 22,7 |
Scherbenrohdichte [g/cm3] | 1,56 |

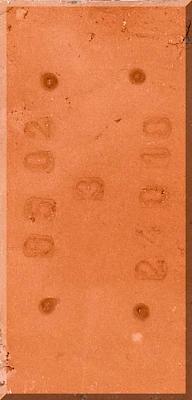

950 °C | |
Brennschwindung [%] | 2,2 |
Gesamtschwindung [%] | 8,3 |
Wasseraufnahme [MA %] | 20,9 |
Scherbenrohdichte [g/cm3] | 1,61 |

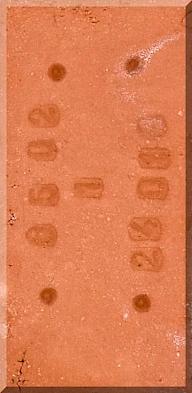

1.000 °C | |
Brennschwindung [%] | 2,9 |
Gesamtschwindung [%] | 9,0 |
Wasseraufnahme [MA %] | 18,3 |
Scherbenrohdichte [g/cm3] | 1,64 |

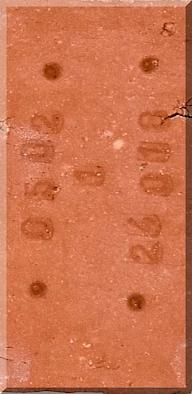

1.050 °C | |
Brennschwindung [%] | 3,6 |
Gesamtschwindung [%] | 9,6 |
Wasseraufnahme [MA %] | 17,2 |
Scherbenrohdichte [g/cm3] | 1,68 |

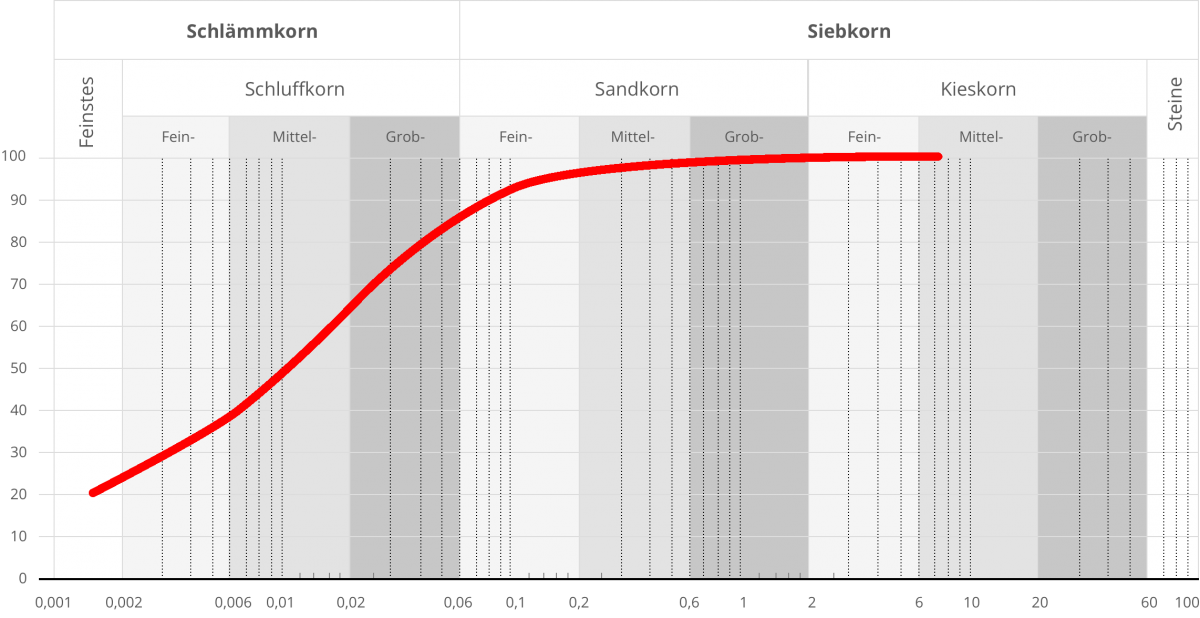

Körnungslinie DIN 18 123

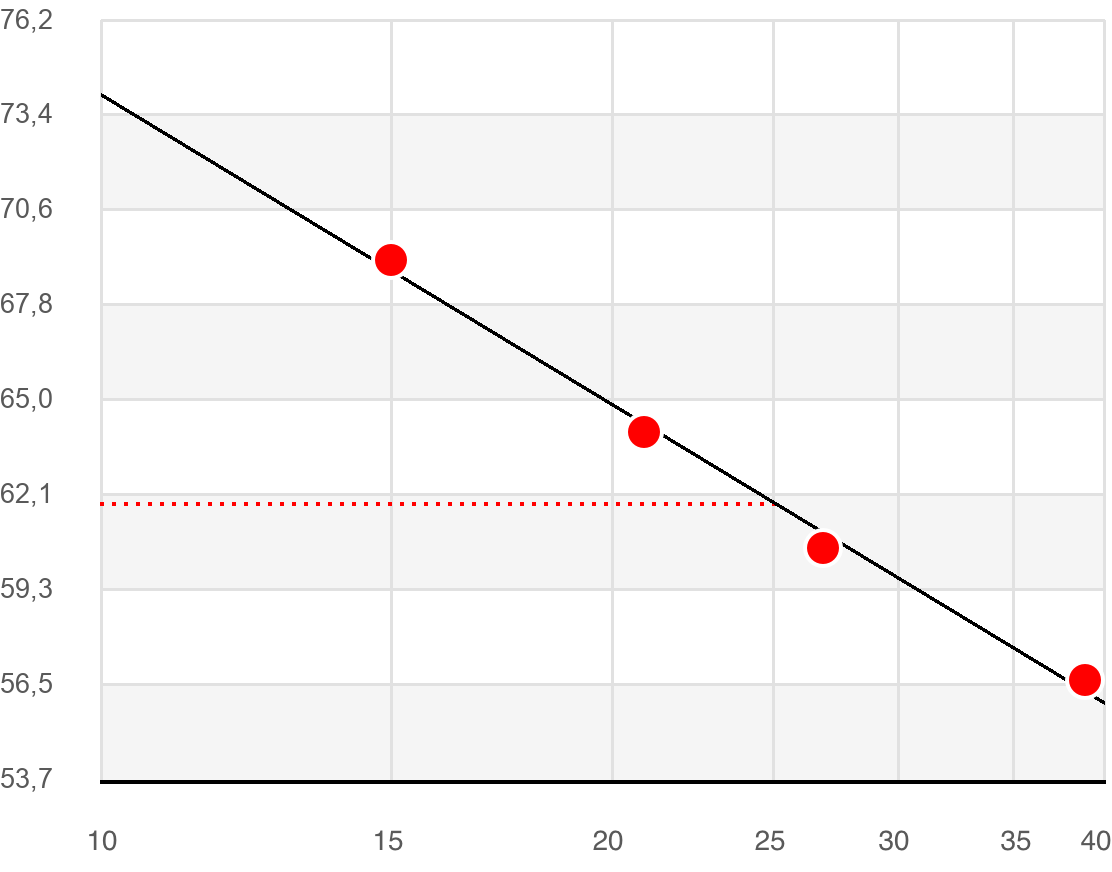

Fließgrenze nach DIN 18 122
Wassergehalt w = | 35,2 % |
Fließgrenze wL = | 62,0 % |
Ausrollgrenze wP = | 30,1 % |
Plastizitätszahl IP = | 31,9 % |
Konsistenzzahl IC = | 0,26 |

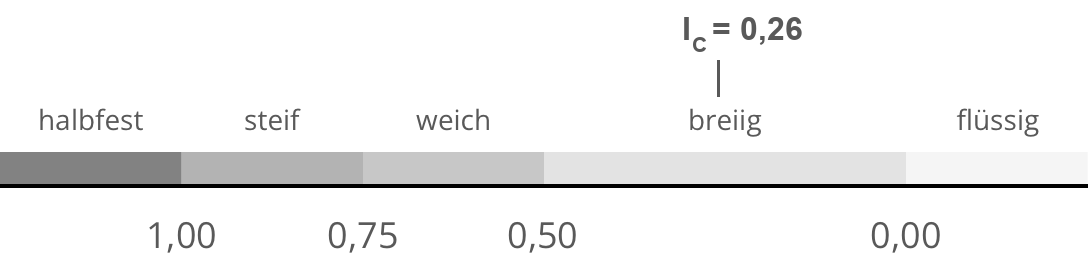

Zustandsform

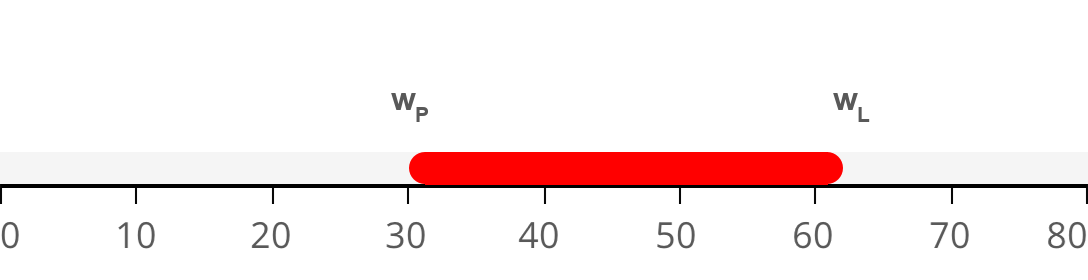

Plastizitätsbereich (wP bis wL) [%]

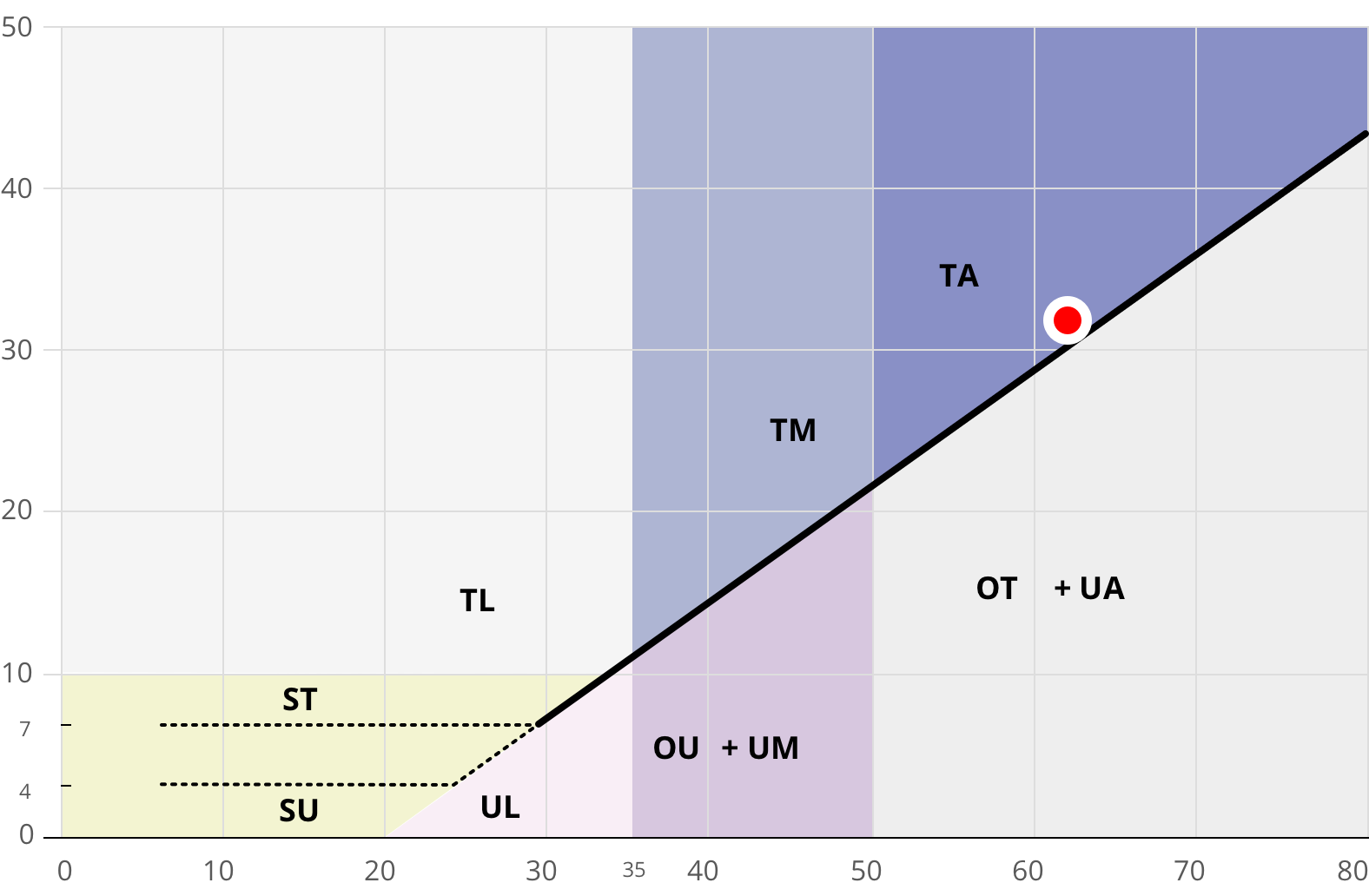

Plastizitätsdiagramm nach DIN 18 122
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand April 2024.
