Recycling-TonEichenberg

Bestellnummer

6497
Portrait von Kathrin Müller

Ihre Kontaktperson

Kathrin Müller
E-Mail: kathrin.mueller@rohstoffconsult.de
Fon: +49 551 50455-32

Beschreibung

Tonmineralreicher Filterkuchen, der bei der  Aufbereitung von Böden und Bahnschotter in D-88450 Berkheim, Baden-Württemberg gewonnen wird. Jahrestonnage bis zu 10.000 t.

Anwendung

Prädestiniert als plastischer Zusatzstoff bei der Herstellung von hochporosierten Hintermauerziegeln, Absenkung der Scherbenrohdichte. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Hintermauerziegel
Hintermauerziegel

Lieferform

Als Filterkuchen 0/0,2 mm ab Kammerfilterpresse, Transport als kohäsives Schüttgut in Kippsattelaufliegern. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 37

Kaolinit (n)

 -

Kaolinit-D (n)

 3

Illit / Glimmer (n)

 23

Illit / Smektit (q)

 2

Smektit (q)

 -

Chlorit (n)

 9

Chlorit-Vermikulit (q)

 -

Quarz

 24

Na-Plagioklas / Kalifeldspat

 4 / 4

Calcit / Dolomit

 20 / 9

Hämatit

 < 1

Anatas / Rutil

 - / -

Goethit / Limonit

 1 / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 43,39
AI2O3 9,43
Fe2O3 6,02
BaO 0,108
MnO 0,128
TiO2 0,562
V2O5 0,014

CaO

 14,03
MgO 3,60
K2O 1,71
Na2O 0,65
SO3 0,16
GLV 1.025 °C 19,82
TOC 1 2,90

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 8,0

Brennschwindung [%]
850 °C 1,0
900 °C 0,8
950 °C 0,7
1.000 °C 0,9
1.050 °C 1,4
1.100 °C -5,2

Wasseraufnahme [MA %]
850 °C 36,3
900 °C 35,8
950 °C 35,9
1.000 °C 35,3
1.050 °C 34,2
1.100 °C 0,2

Scherbenrohdichte [g/cm3]
850 °C 1,33
900 °C 1,32
950 °C 1,31
1.000 °C 1,33
1.050 °C 1,34
1.100 °C 2,45

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 22
2 - 6 μm 16
6 - 20 μm 26
20 - 63 μm 29
63 - 200 μm 7
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden

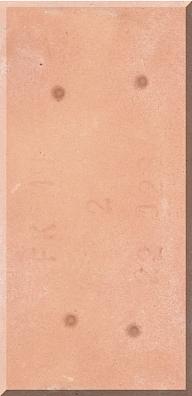

850 °C
Brennschwindung [%] 1,0
Gesamtschwindung [%] 8,9
Wasseraufnahme [MA %] 36,3
Scherbenrohdichte [g/cm3] 1,33
Icon: Details ausblenden

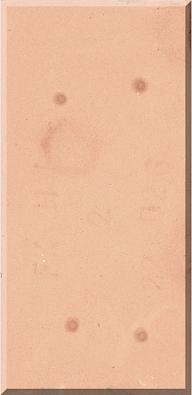

900 °C
Brennschwindung [%] 0,8
Gesamtschwindung [%] 8,7
Wasseraufnahme [MA %] 35,8
Scherbenrohdichte [g/cm3] 1,32
Icon: Details ausblenden
950 °C
Brennschwindung [%] 0,7
Gesamtschwindung [%] 8,6
Wasseraufnahme [MA %] 35,9
Scherbenrohdichte [g/cm3] 1,31
Icon: Details ausblenden

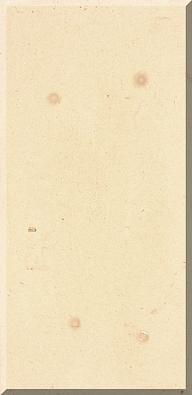

1.000 °C
Brennschwindung [%] 0,9
Gesamtschwindung [%] 8,8
Wasseraufnahme [MA %] 35,3
Scherbenrohdichte [g/cm3] 1,33
Icon: Details ausblenden

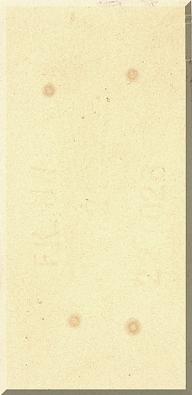

1.050 °C
Brennschwindung [%] 1,4
Gesamtschwindung [%] 9,3
Wasseraufnahme [MA %] 34,2
Scherbenrohdichte [g/cm3] 1,34
Icon: Details ausblenden

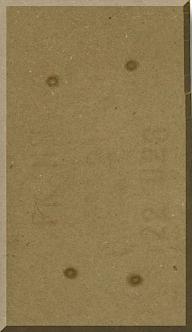

1.100 °C
Brennschwindung [%] -5,2
Gesamtschwindung [%] 3,2
Wasseraufnahme [MA %] 0,2
Scherbenrohdichte [g/cm3] 2,45

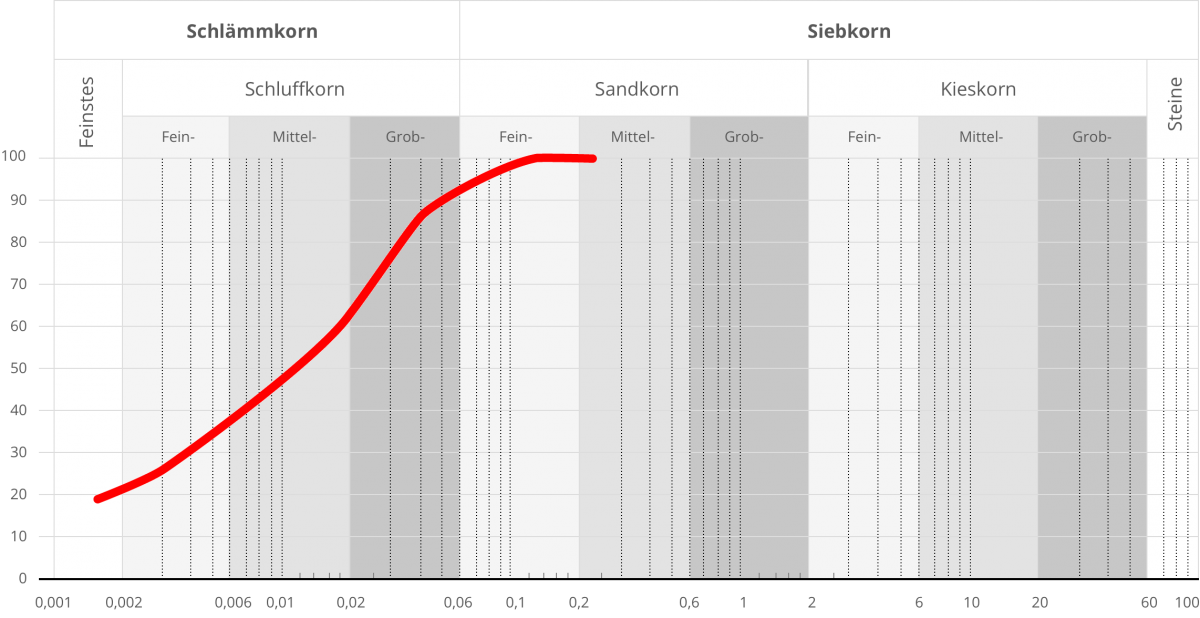

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

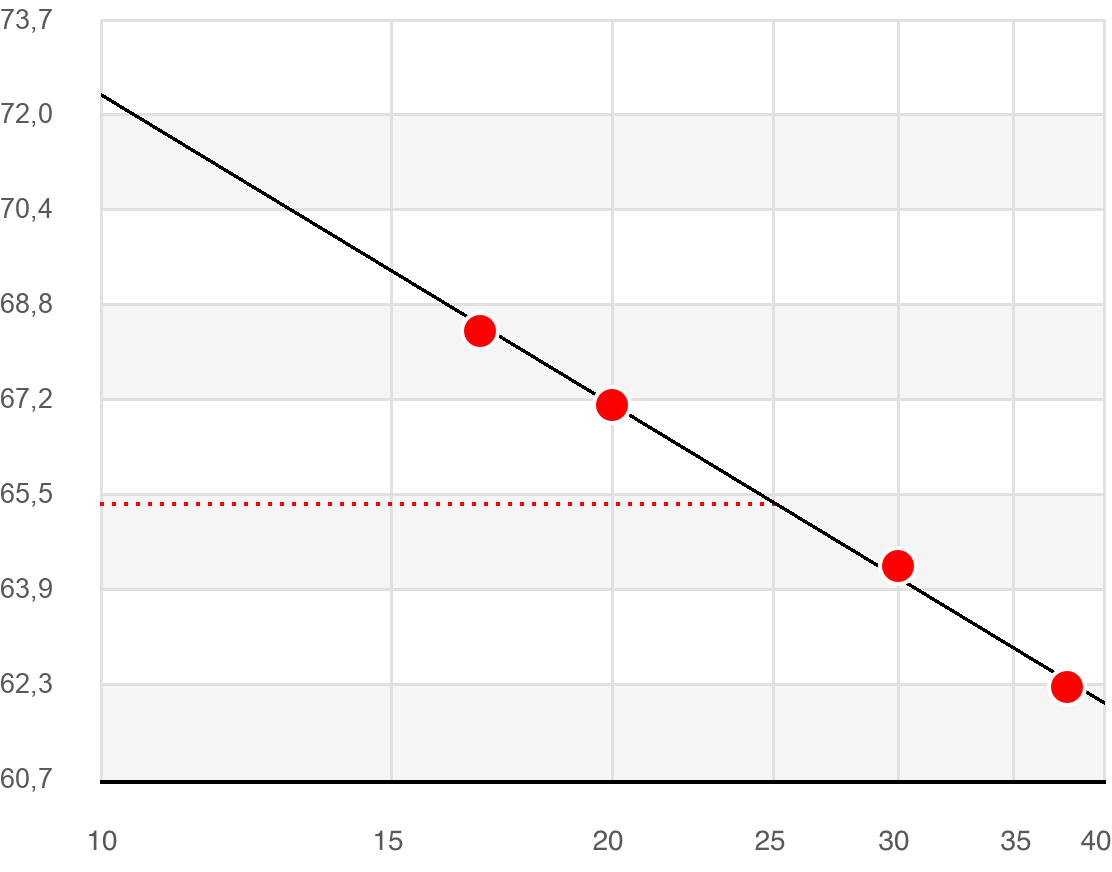

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 54,4 %
Fließgrenze wL = 65,5 %
Ausrollgrenze wP = 39,8 %
Plastizitätszahl IP = 25,7 %
Konsistenzzahl IC = 0,43
X - Schlagzahl Y - Wassergehalt in %

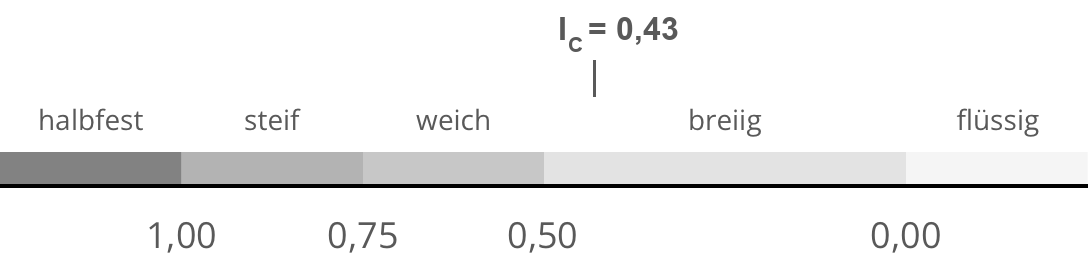

Zustandsform

Zustandsform

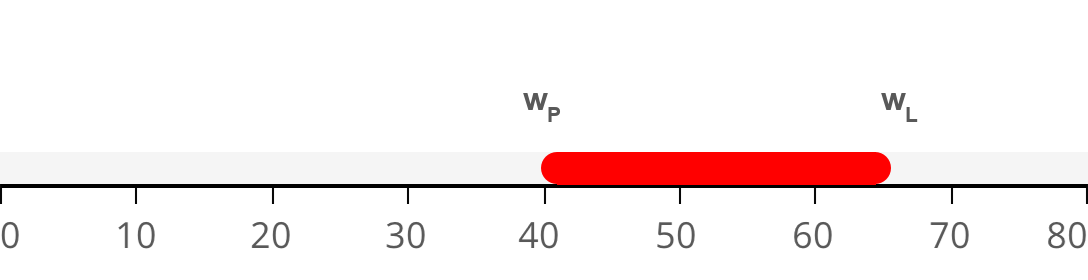

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

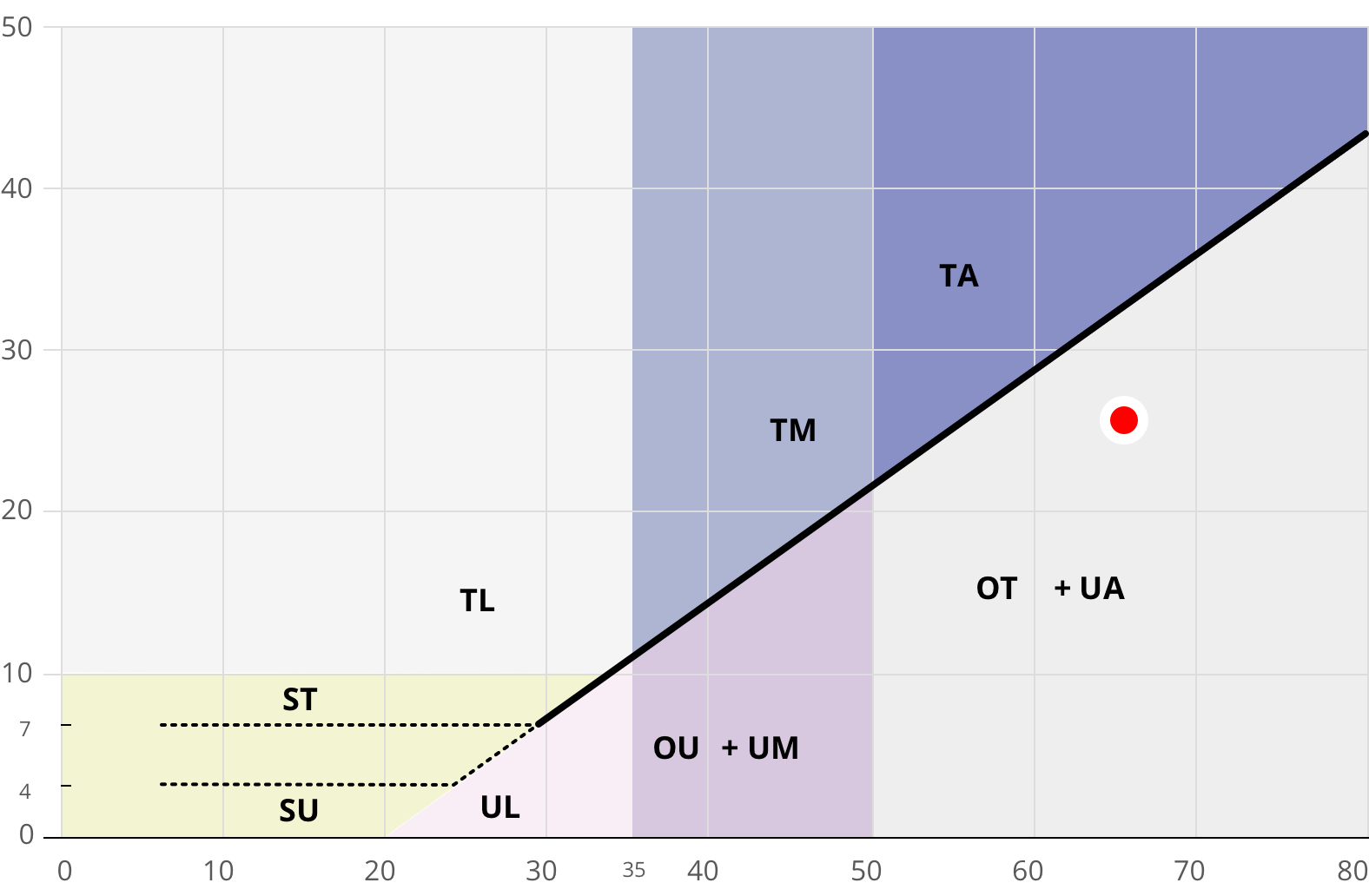

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand August 2023.
