SchlämmkaolinOberpfalz
Bestellnummer
Ihre Kontaktperson
EurGeol Dr. rer. nat. Lutz KrakowE-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794
Beschreibung
Kaolin-Pellets, die im Kaolinwerk Oberpfalz/Bayern hergestellt werden. Verfügbare Jahrestonnage auf Anfrage. Geologische Zuordnung: Mittlerer Buntsandstein, Hauptphase der Kaolinisierung im Paläogen.
Anwendung
Als Kaolin-Filterkuchen mit etwas 25 MA % Feuchte oder extrudiert und getrocknet als Granulat mit etwa 10 MA % Feuchte. Nach Absprache ganzjährig verfügbar.
Lieferform
Phasenanalyse
RDA / FTIR
Mineralphasen |
Anteil [MA %] |
Phyllosilikate |
99 |
Kaolinit (n) |
- |
Kaolinit-D (n) |
94 |
Illit / Glimmer (n) |
5 |
Illit / Smektit (q) |
- |
Smektit (q) |
- |
Chlorit (n) |
- |
Chlorit-Vermikulit (q) |
- |
Quarz |
1 |
Na-Plagioklas / Kalifeldspat |
- / - |
Calcit / Dolomit |
- / - |
Hämatit |
- |
Anatas / Rutil |
- / - |
Goethit / Limonit |
- / - |
Pyrit / Markasit |
- / - |
Sonstige |
- |
Chemische Analyse
DIN EN ISO 12 677
Elemente | Anteil [MA %] |
SiO2 | 48,59 |
AI2O3 | 35,44 |
Fe2O3 | 0,74 |
BaO | 0,165 |
MnO | 0,011 |
TiO2 | 0,415 |
V2O5 | 0,011 |
CaO |
0,12 |
MgO | 0,25 |
K2O | 2,18 |
Na2O | < 0,06 |
SO3 | 0,04 |
GLV 1.025 °C | 11,68 |
TOC 1 | 0,09 |
1 - DIN ISO 10 694 |
Keramtechnologie
DKG-Richtlinien
Trockenschwindung [%] |
|
100 °C | 3,1 |
Brennschwindung [%] |
|
950 °C | 2,3 |
1.000 °C | 2,4 |
1.050 °C | 2,9 |
1.100 °C | 5,2 |
1.150 °C | 7,6 |
1.200 °C | 9,1 |
Wasseraufnahme [MA %] |
|
950 °C | 28,6 |
1.000 °C | 27,6 |
1.050 °C | 25,4 |
1.100 °C | 18,7 |
1.150 °C | 11,6 |
1.200 °C | 6,2 |
Scherbenrohdichte [g/cm3] |
|
950 °C | 1,45 |
1.000 °C | 1,48 |
1.050 °C | 1,53 |
1.100 °C | 1,71 |
1.150 °C | 1,92 |
1.200 °C | 2,08 |
Korngrößenverteilung
DIN 18 123
Fraktionen | Anteil |
< 2 μm |
55 |
2 - 6 μm | 37 |
6 - 20 μm | 7 |
20 - 63 μm | 0 |
63 - 200 μm | 1 |
200 - 600 μm | 0 |
600 - 2.000 μm | 0 |
> 2.000 μm | 0 |
Σ | 100 |
Darstellung nach Winkler & Stein
Brennproben in oxidierender Atmosphäre

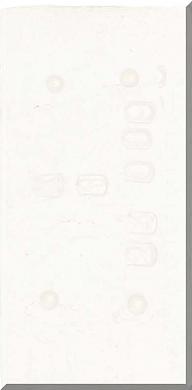

950 °C | |
Brennschwindung [%] | 2,3 |
Gesamtschwindung [%] | 5,4 |
Wasseraufnahme [MA %] | 28,6 |
Scherbenrohdichte [g/cm3] | 1,45 |
1.000 °C | |
Brennschwindung [%] | 2,4 |
Gesamtschwindung [%] | 5,5 |
Wasseraufnahme [MA %] | 27,6 |
Scherbenrohdichte [g/cm3] | 1,48 |

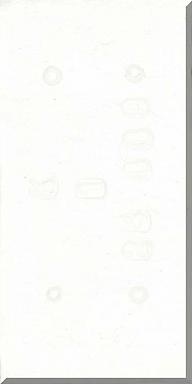

1.050 °C | |
Brennschwindung [%] | 2,9 |
Gesamtschwindung [%] | 6,0 |
Wasseraufnahme [MA %] | 25,4 |
Scherbenrohdichte [g/cm3] | 1,53 |

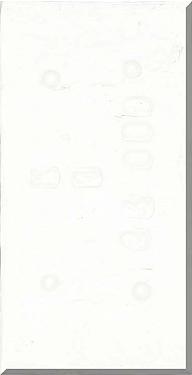

1.100 °C | |
Brennschwindung [%] | 5,2 |
Gesamtschwindung [%] | 8,2 |
Wasseraufnahme [MA %] | 18,7 |
Scherbenrohdichte [g/cm3] | 1,71 |
1.050 °C | |
Brennschwindung [%] | 7,6 |
Gesamtschwindung [%] | 10,5 |
Wasseraufnahme [MA %] | 11,6 |
Scherbenrohdichte [g/cm3] | 1,92 |

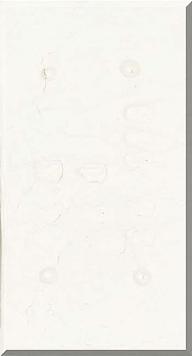

1.200 °C | |
Brennschwindung [%] | 9,1 |
Gesamtschwindung [%] | 12,0 |
Wasseraufnahme [MA %] | 6,2 |
Scherbenrohdichte [g/cm3] | 2,08 |

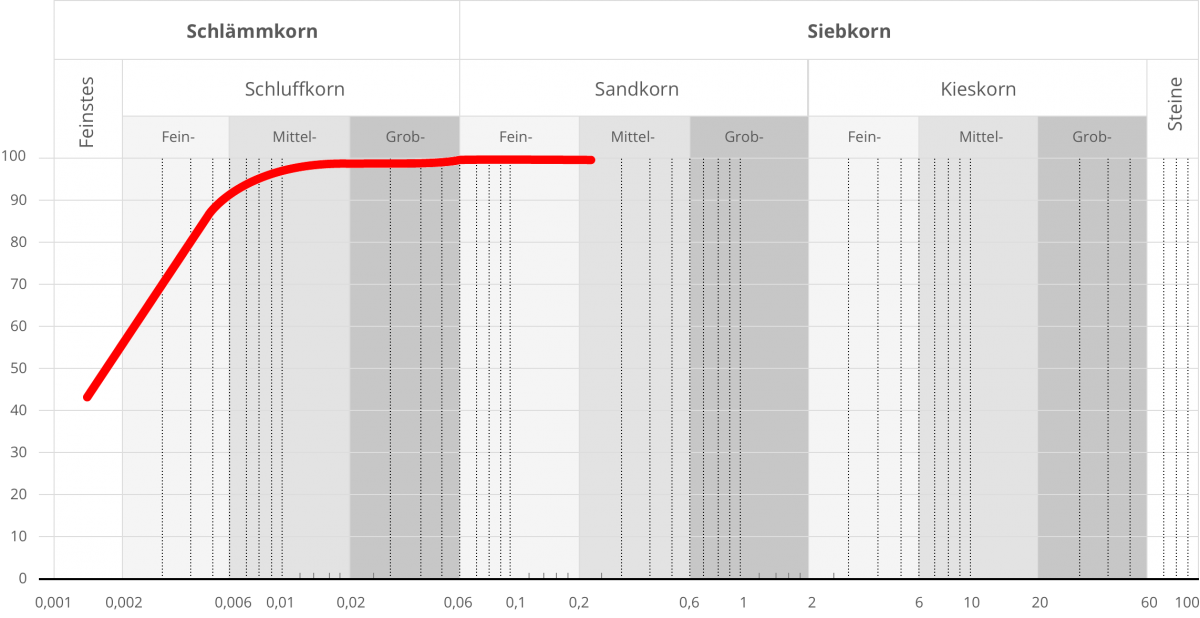

Körnungslinie DIN 18 123

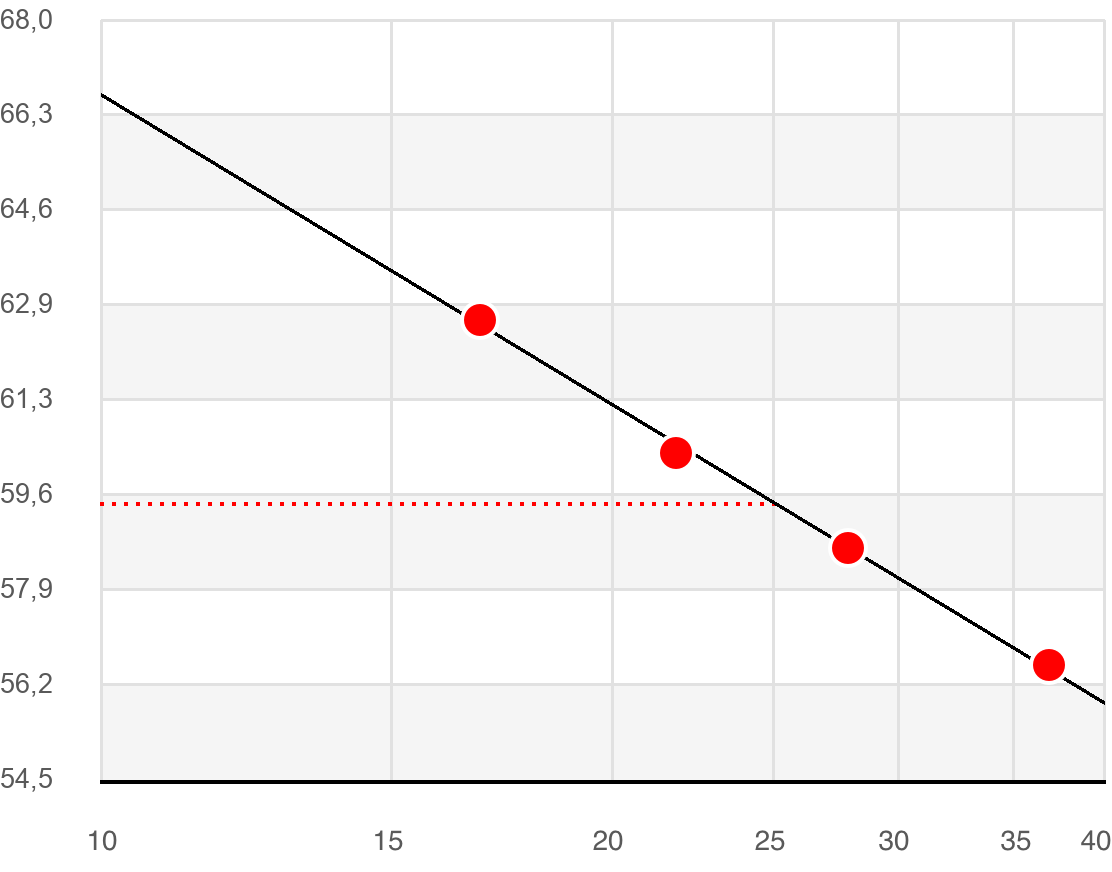

Fließgrenze nach DIN 18 122
Wassergehalt w = | 7,4 % |
Fließgrenze wL = | 59,5 % |
Ausrollgrenze wP = | 36,2 % |
Plastizitätszahl IP = | 23,3 % |

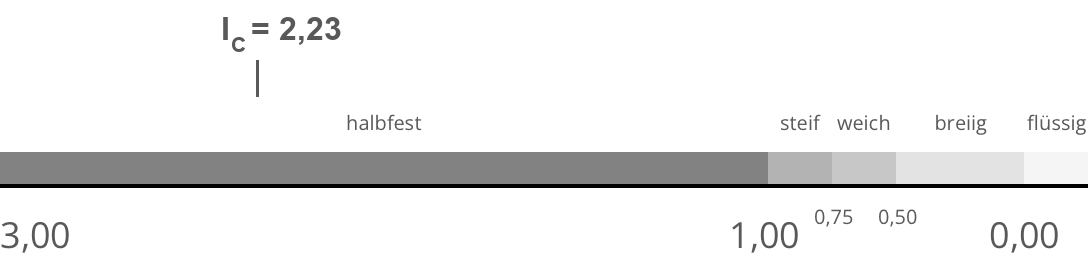

Konsistenzzahl IC = | 2,23 |
Zustandsform

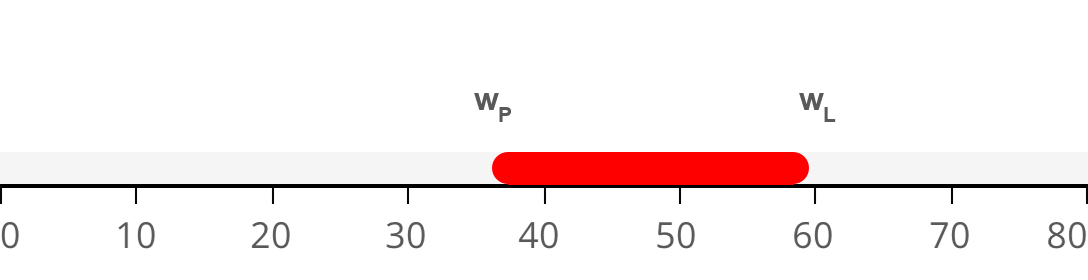

Plastizitätsbereich (wP bis wL) [%]

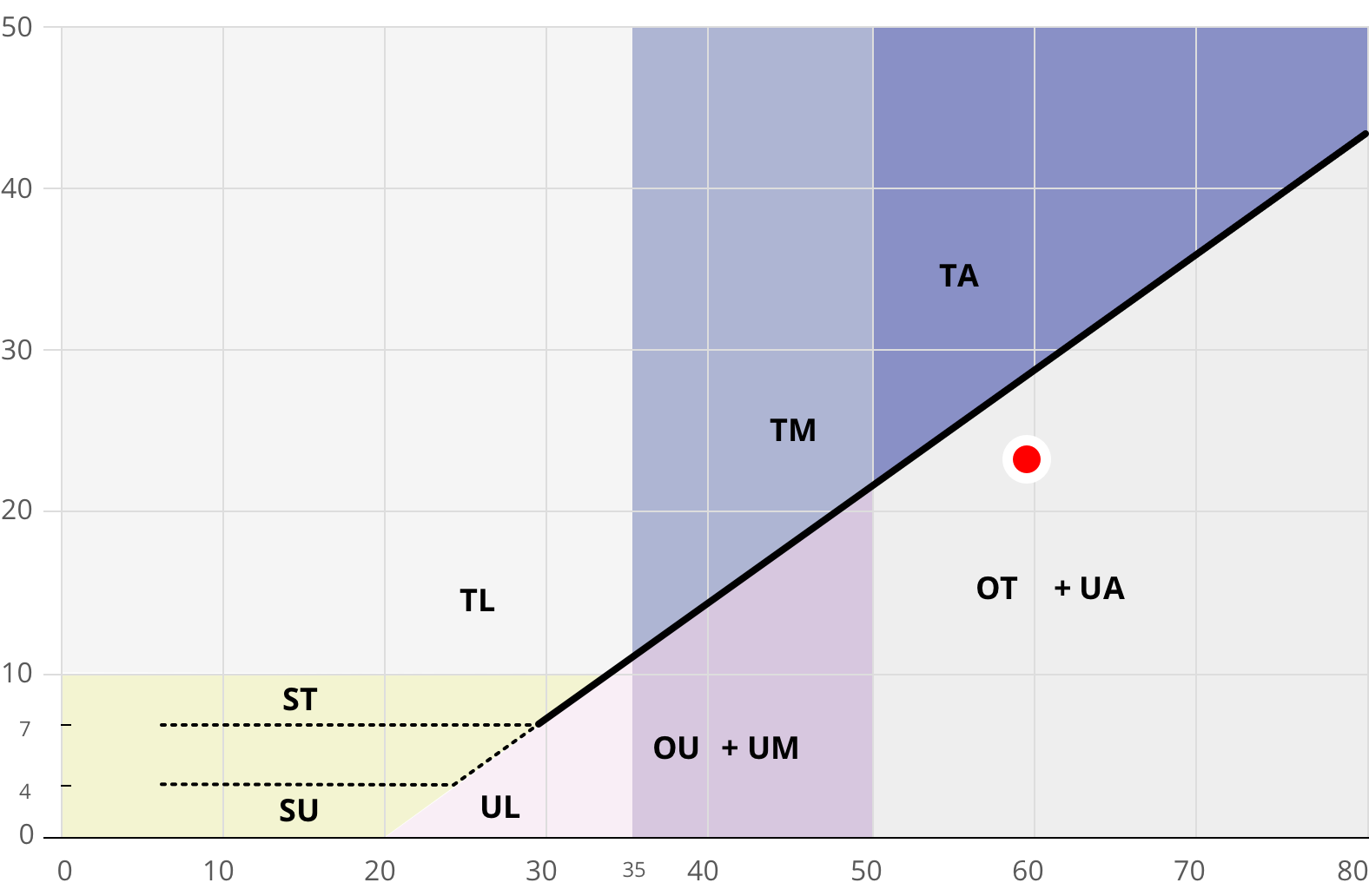

Plastizitätsdiagramm nach DIN 18 122
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand März 2024.
