FilterkaolinNowogrodziec Aleuryt

Bestellnummer

6522
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Schneeweiß brennender kaolinitischer Zuschlagstoff, der bei der Kaolinaufbereitung am Standort PL-59-730 Nowogrodziec in Niederschlesien/Südwestpolen gewonnen wird. Mit einem Vorrat von 80 Millionen Tonnen eines der größten Kaolin-Vorkommen in Europa. Jahrestonnage Aleuryt rund 20.000 Tonnen. Geologische Zuordnung: Hauptphase der Kaolinisierung in den Serien des Miozän bis Pliozän.

Anwendung

Leicht plastisches Magerungsmittel für weiß- und hellbrennende Massen. Besonders geeignet für Fliesen, Klinker und Riemchen. Auch prädestiniert für die Herstellung von hochwärmedämmenden Ziegeln. Extrem geringe Scherbenrohdichte. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Klinker
Klinker
Icon: Hintermauerziegel
Hintermauerziegel

Lieferform

Als feinkörniges Rohmaterial 0/1 mm ab Mischhalde, Transport als erdfeuchtes Schüttgut in Kippsattelaufliegern. Ganzjährig verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 39

Kaolinit (n)

 -

Kaolinit-D (n)

 33

Illit / Glimmer (n)

 5

Illit / Smektit (q)

 -

Smektit (q)

 < 1

Chlorit (n)

 -

Chlorit-Vermikulit (q)

 -

Quarz

 59

Na-Plagioklas / Kalifeldspat

 - / < 1

Calcit / Dolomit

 - / -

Hämatit

 < 1

Anatas / Rutil

 - / -

Goethit / Limonit

 - / -

Pyrit / Markasit

 - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 78,63
AI2O3 14,71
Fe2O3 0,35
BaO 0,013
MnO 0,008
TiO2 0,524
V2O5 0,004

CaO

 0,07
MgO 0,11
K2O 0,49
Na2O 0,05
SO3 0,05
GLV 1.025 °C 4,87
TOC 1 -

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
entfällt

0,4

Brennschwindung [%]
1000 °C -0,7
1.050 °C -5,0
1.100 °C -0,4
1.150 °C -0,2

Wasseraufnahme [MA %]
1.000 °C 54,0
1.050 °C 28,1
1.100 °C 27,6
1.150 °C 26,0

Scherbenrohdichte [g/cm3]
1.000 °C 1,21
1.050 °C 1,41
1.100 °C 1,41
1.150 °C 1,42

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 2
2 - 6 μm 6
6 - 20 μm 39
20 - 63 μm 40
63 - 200 μm 11
200 - 600 μm 2
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

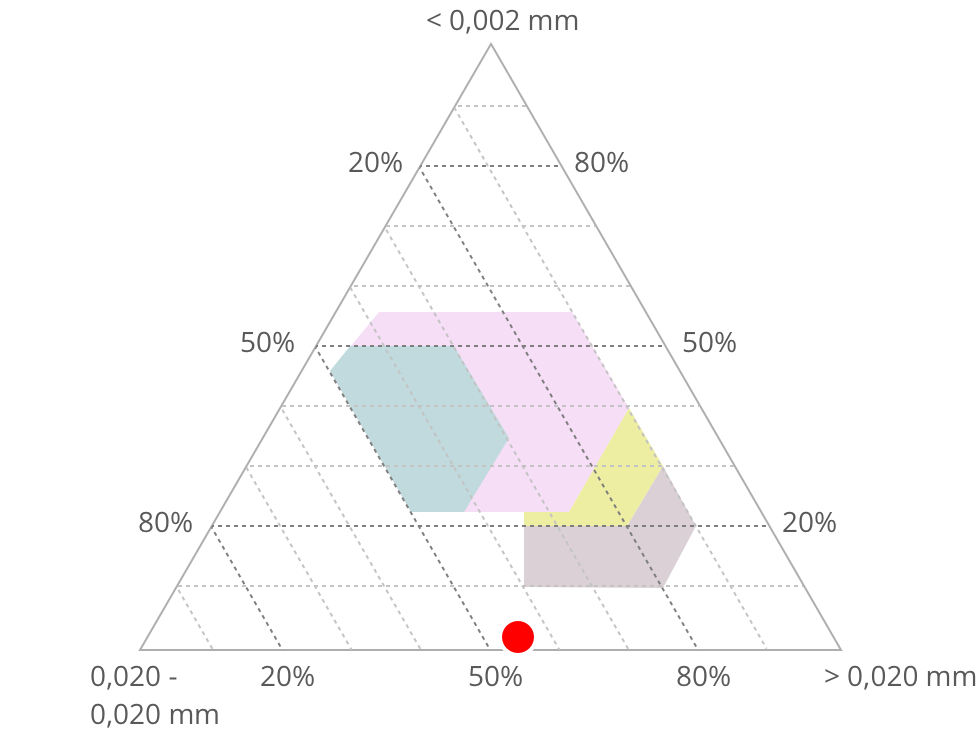

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
1000 °C
Brennschwindung [%] -0,7
Gesamtschwindung [%] -
Wasseraufnahme [MA %] 54,0
Scherbenrohdichte [g/cm3] 1,21
Icon: Details ausblenden

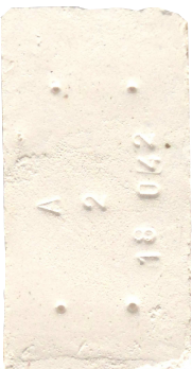

1.050 °C
Brennschwindung [%] -5,0
Gesamtschwindung [%] -
Wasseraufnahme [MA %] 28,1
Scherbenrohdichte [g/cm3] 1,41
Icon: Details ausblenden

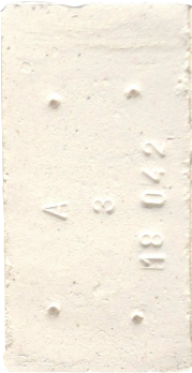

1.100 °C
Brennschwindung [%] -0,4
Gesamtschwindung [%] -
Wasseraufnahme [MA %] 27,6
Scherbenrohdichte [g/cm3] 1,41
Icon: Details ausblenden

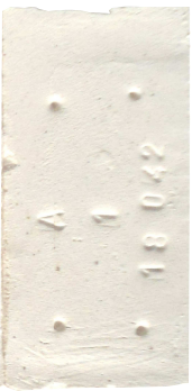

1.150 °C
Brennschwindung [%] -0,2
Gesamtschwindung [%] -
Wasseraufnahme [MA %] 26,0
Scherbenrohdichte [g/cm3] 1,42

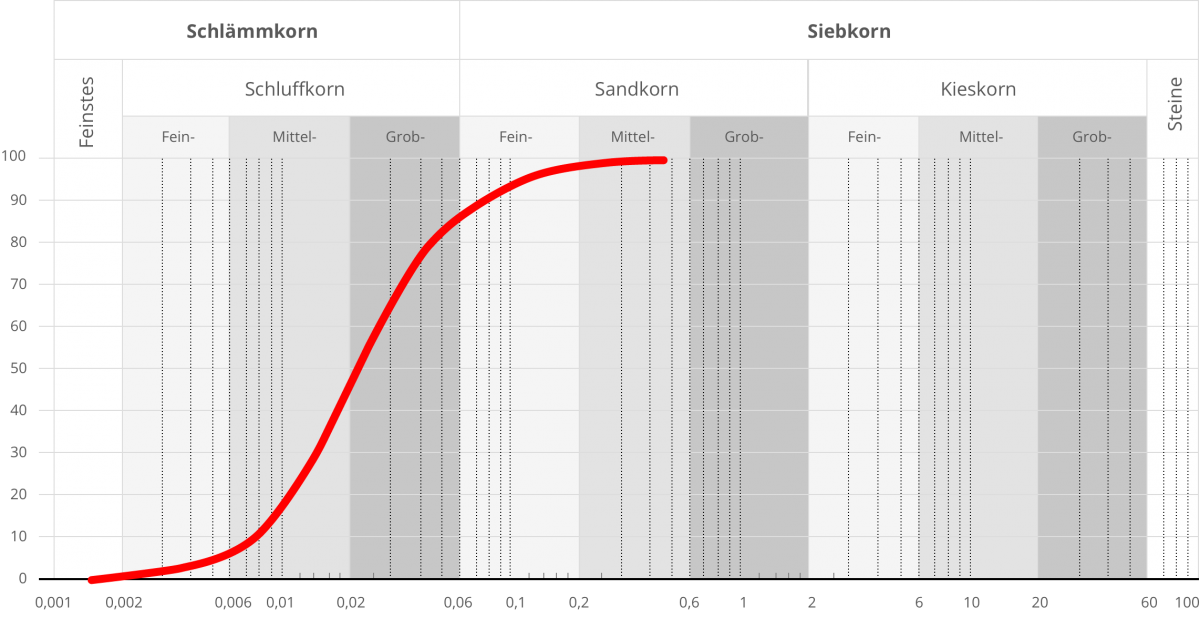

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2025.
