Recycling-TonHebertsfelden

Bestellnummer

6508
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Hochinteressanter kaolinitisch-biotitischer Filterkuchen, der bei der Kieswäsche am Standort D-84332 Hebertsfelden in Niederbayern als Nebenprodukt gewonnen wird. Jahrestonnage bis zu 20.000 t. Geologische Zuordnung: System Neogen, Serie Miozän, Obere Süßwassermolasse.

Anwendung

Ausgeprägt plastischer Zusatzstoff in rotbrennenden Massen. Besonders geeignet für Mauer- und Dachziegel sowie für Klinker. Tolles Brennfarbenspektrum. Keine Zerkleinerung erforderlich, nur homogenes Einmischen. Kohlenstoffarmes Substitut für Tonmergel und für ausgeprägt plastische Primärtone.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Dachziegel
Dachziegel
Icon: Klinker
Klinker

Lieferform

Lieferform: Als Filterkuchen 0/0,2 mm ab Kammerfilterpresse, Transport als kohäsives Schüttgut in Kippsattelaufliegern. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 70

Kaolinit (n)

 -

Kaolinit-D (n)

 38

Illit / Glimmer (n)

 7

Biotit MK / Glimmer (n)

 20

Smektit (q)

 2

Chlorit (n)

 3

Chlorit-Vermikulit (q)

 -

Quarz

 25

Na-Plagioklas / Kalifeldspat

 1 / 1

Calcit / Dolomit

 - / -

Hämatit

 < < 1

Anatas / Rutil

 - / -

Goethit / Limonit

 2 / -

Pyrit / Markasit

 - / -

Sonstige

 < 1

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 57,30
AI2O3 23,70
Fe2O3 6,81
BaO 0,029
MnO 0,094
TiO2 0,714
P2O5 0,094

CaO

 0,21
MgO 0,41
K2O 1,28
Na2O 0,12
SO3 0,04
GLV 1.025 °C 9,16
TOC 1 0,20

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
entfällt

9,9

Brennschwindung [%]
900 °C 0,6
950 °C 1,0
1.000 °C 2,3
1.050 °C 4,3
1.100 °C 5,0
1.150 °C

5,4

Wasseraufnahme [MA %]
900 °C 21,8
950 °C 20,7
1.000 °C 17,6
1.050 °C 12,8
1.100 °C 11,1
1.150 °C 9,7

Scherbenrohdichte [g/cm3]
900 °C 1,66
950 °C 1,69
1.000 °C 1,77
1.050 °C 1,90
1.100 °C 1,95
1.150 °C 1,98

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 56
2 - 6 μm 7
6 - 20 μm 11
20 - 63 μm 12
63 - 200 μm 14
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

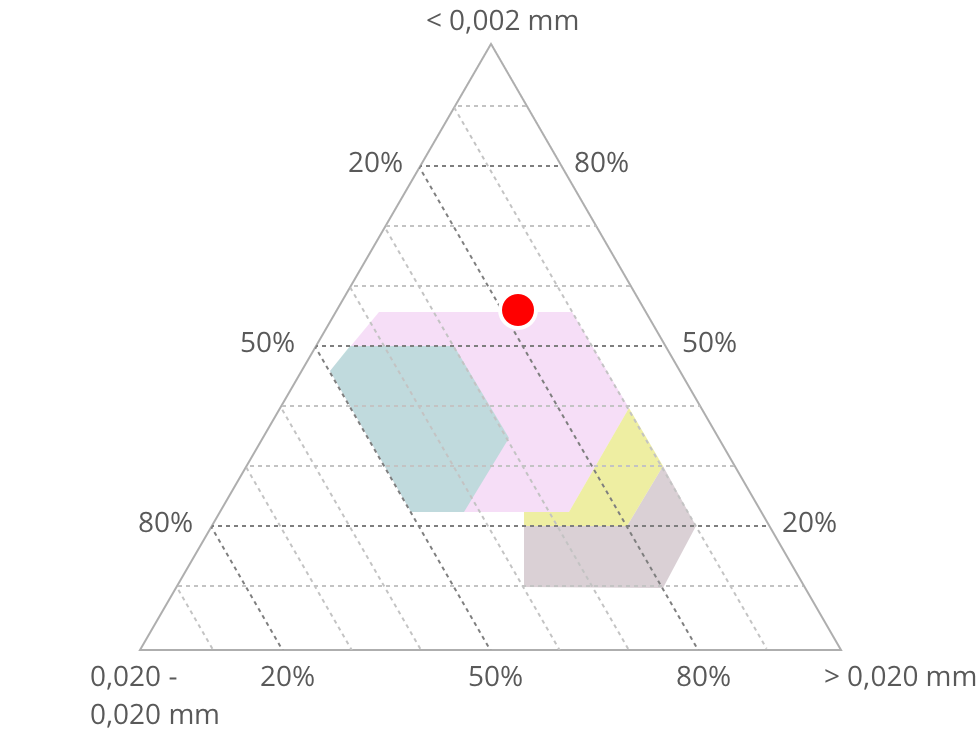

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden

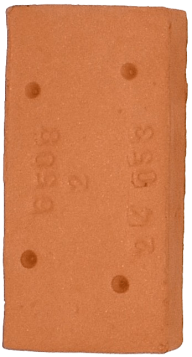

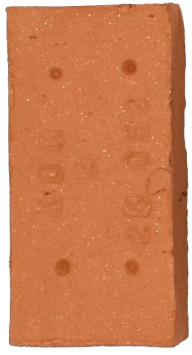

900 °C
Brennschwindung [%] 0,6
Gesamtschwindung [%] 10,5
Wasseraufnahme [MA %] 21,8
Scherbenrohdichte [g/cm3] 1,66
Icon: Details ausblenden

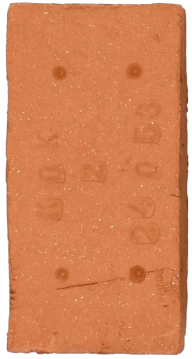

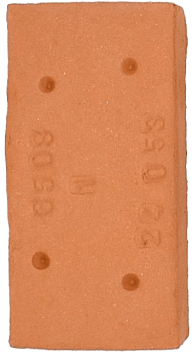

950 °C
Brennschwindung [%] 1,0
Gesamtschwindung [%] 10,8
Wasseraufnahme [MA %] 20,7
Scherbenrohdichte [g/cm3] 1,69
Icon: Details ausblenden

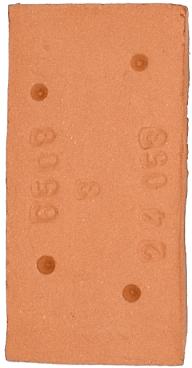

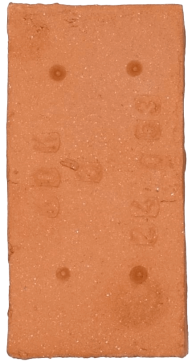

1.000 °C
Brennschwindung [%] 2,3
Gesamtschwindung [%] 12,0
Wasseraufnahme [MA %] 17,6
Scherbenrohdichte [g/cm3] 1,77
Icon: Details ausblenden

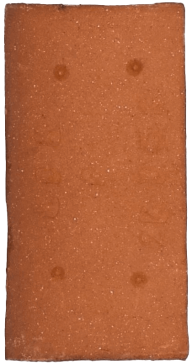

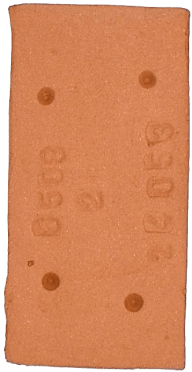

1.050 °C
Brennschwindung [%] 4,3
Gesamtschwindung [%] 13,8
Wasseraufnahme [MA %] 12,8
Scherbenrohdichte [g/cm3] 1,90
Icon: Details ausblenden

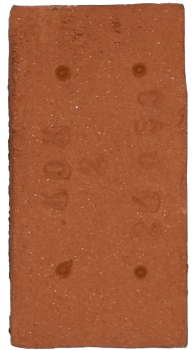

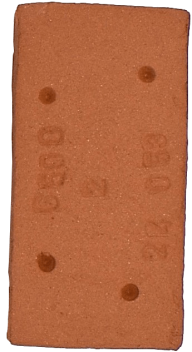

1.100 °C
Brennschwindung [%] 5,0
Gesamtschwindung [%] 14,4
Wasseraufnahme [MA %] 11,1
Scherbenrohdichte [g/cm3] 1,95
Icon: Details ausblenden

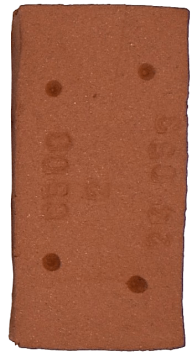

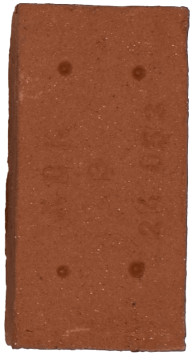

1.150 °C
Brennschwindung [%] 5,4
Gesamtschwindung [%] 14,8
Wasseraufnahme [MA %] 9,7
Scherbenrohdichte [g/cm3] 1,98

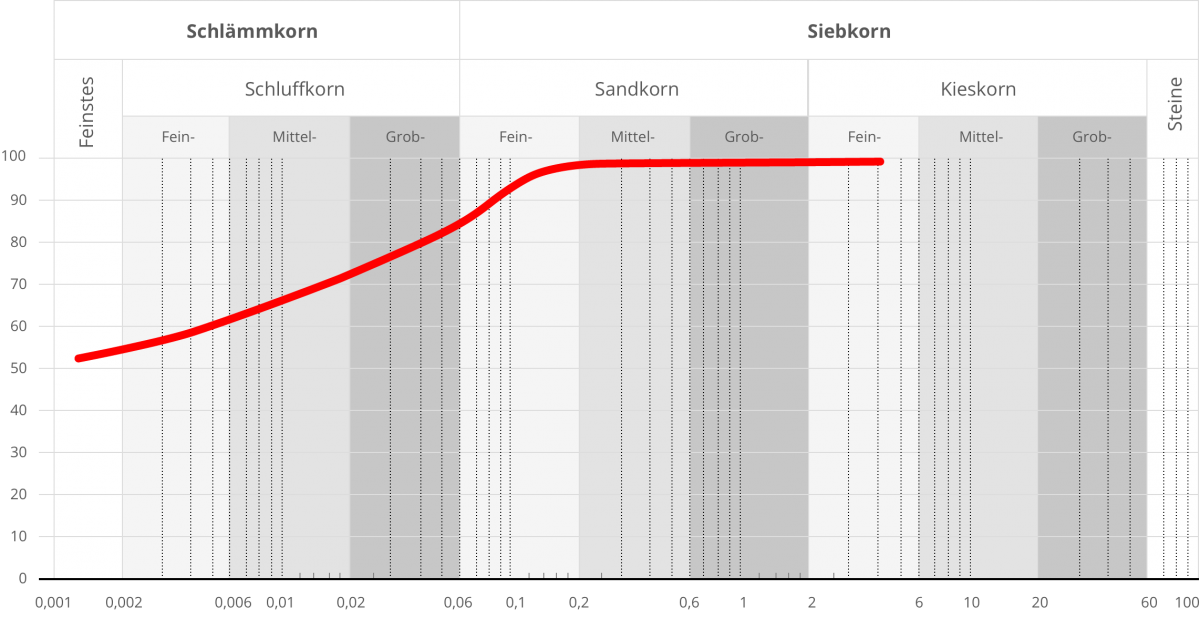

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

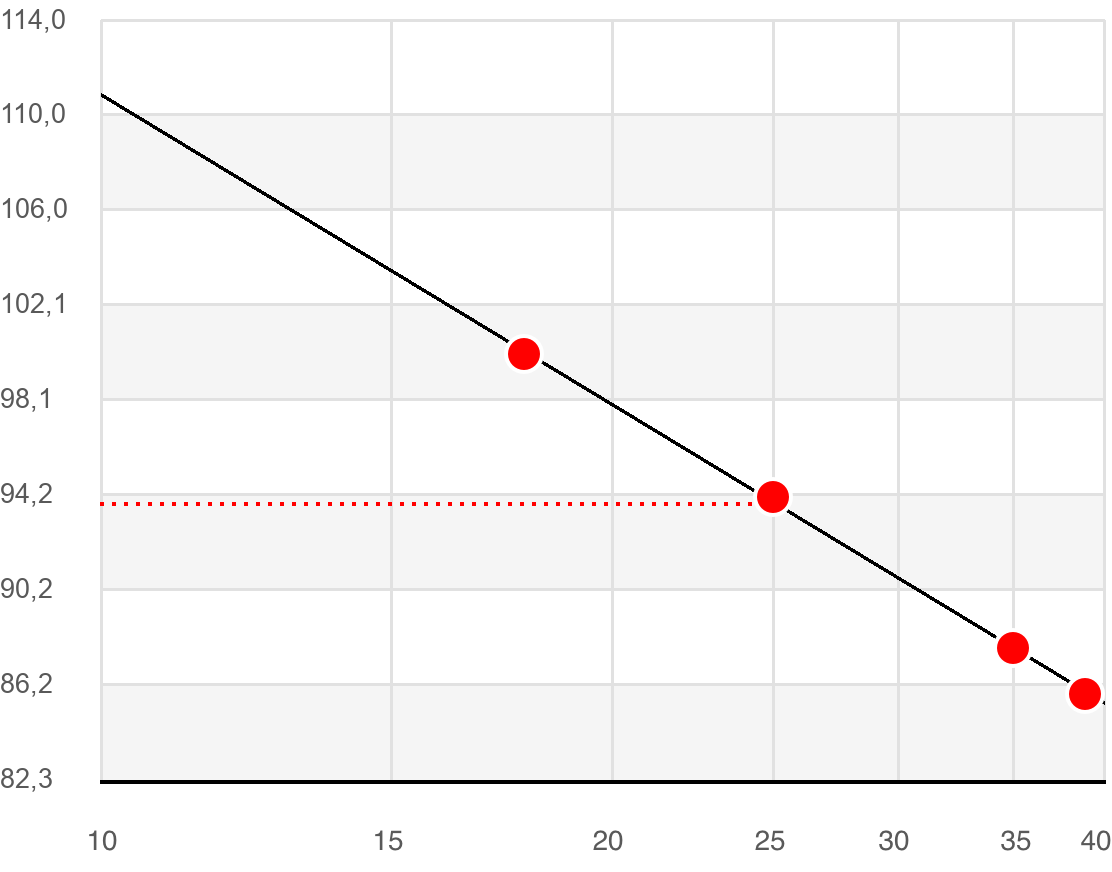

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 37,4 %
Fließgrenze wL = 93,8 %
Ausrollgrenze wP = 44,2 %
Plastizitätszahl IP = 49,6 %
Konsistenzzahl IC = 1,14
X - Schlagzahl Y - Wassergehalt in %

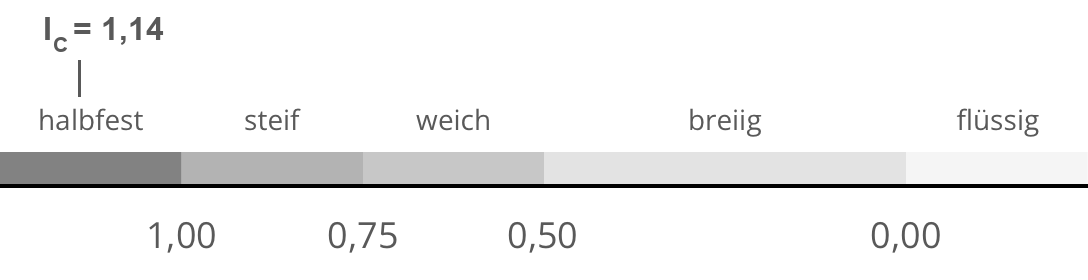

Zustandsform

Zustandsform

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

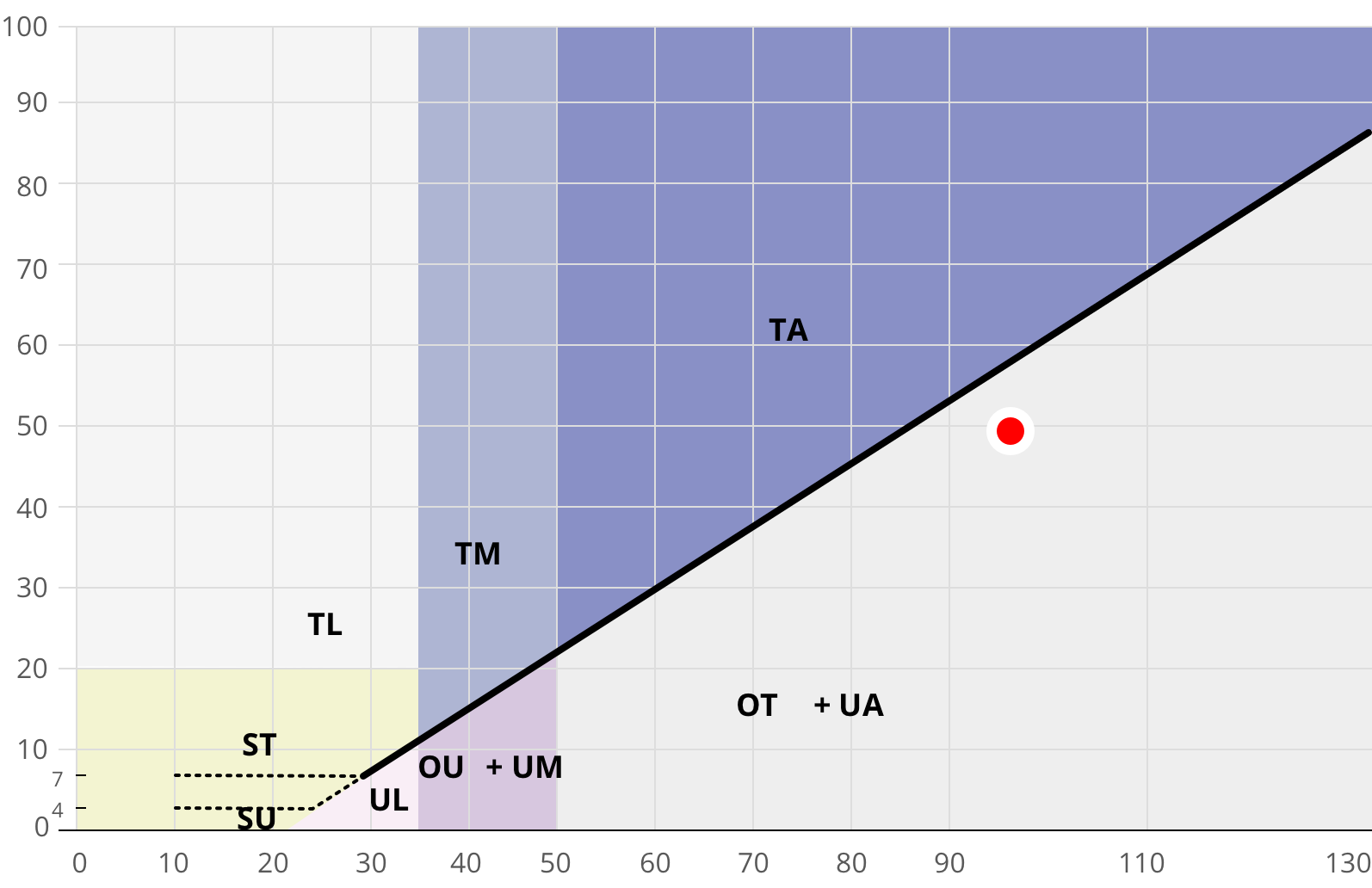

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2025.
