Recycling-TonBreitenborn

Bestellnummer

6511
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Smektitischer Filterkuchen, der bei der Mineralwäsche von Alkali-Olivin-Basalt im Steinbruch D-63584 Breitenborn am Südrand des Vogelsbergs in Hessen als Nebenprodukt gewonnen wird. Derzeit noch verfügbare Jahrestonnage bis zu 10.000 t. Geologische Zuordnung: System Neogen, Serie Mittleres Miozän.


Anwendung

Interessanter plastischer Zusatzstoff für hochporosierte Hintermauerziegel. Besonders geeignet zur Erhöhung der Brennschwindung und Druckfestigkeit. Als Additiv mit tollem Brennfarbenspektrum auch für den Klinkerbereich relevant. Extrem hohe keramische Aktivität.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Klinker
Klinker

Lieferform

Lieferform: Als Filterkuchen 0/0,2 mm ab Kammerfilterpresse, Transport als kohäsives Schüttgut in Kippsattelaufliegern. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 88

Kaolinit (n)

 -

Kaolinit-D (n)

 4

Illit / Glimmer (n)

 5

Illit / Smektit (q)

 -

Smektit (q)

 79

Chlorit (n)

 -

Chlorit-Vermikulit (q)

 -

Quarz

 1

Na-Plagioklas / Kalifeldspat

 2 / -

Calcit / Dolomit

 - / -

Hämatit

 < < 1

Anatas / Rutil

 - / -

Goethit / Limonit

 << 1 / -

Pyrit / Markasit

 - / -

Sonstige

 < 8

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 45,40
AI2O3 14,04
Fe2O3 11,84
BaO 0,161
MnO 0,183
TiO2 2,29
P2O5 0,577

CaO

 6,70
MgO 10,24
K2O 0,70
Na2O 0,52
SO3 0,08
GLV 1.025 °C 7,02
TOC 1 0,48

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
entfällt

9,3

Brennschwindung [%]
950 °C 4,6
1000 °C 4,8
1.050 °C 4,9
1.100 °C 7,6
1.150 °C 12,3

Wasseraufnahme [MA %]
950 °C 15,3
1.000 °C 15,3
1.050 °C 15,3
1.100 °C 8,3
1.150 °C 0,1

Scherbenrohdichte [g/cm3]
950 °C 1,93
1.000 °C 1,93
1.050 °C 1,95
1.100 °C 2,19
1.150 °C 2,58

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 33
2 - 6 μm 10
6 - 20 μm 27
20 - 63 μm 27
63 - 200 μm 3
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

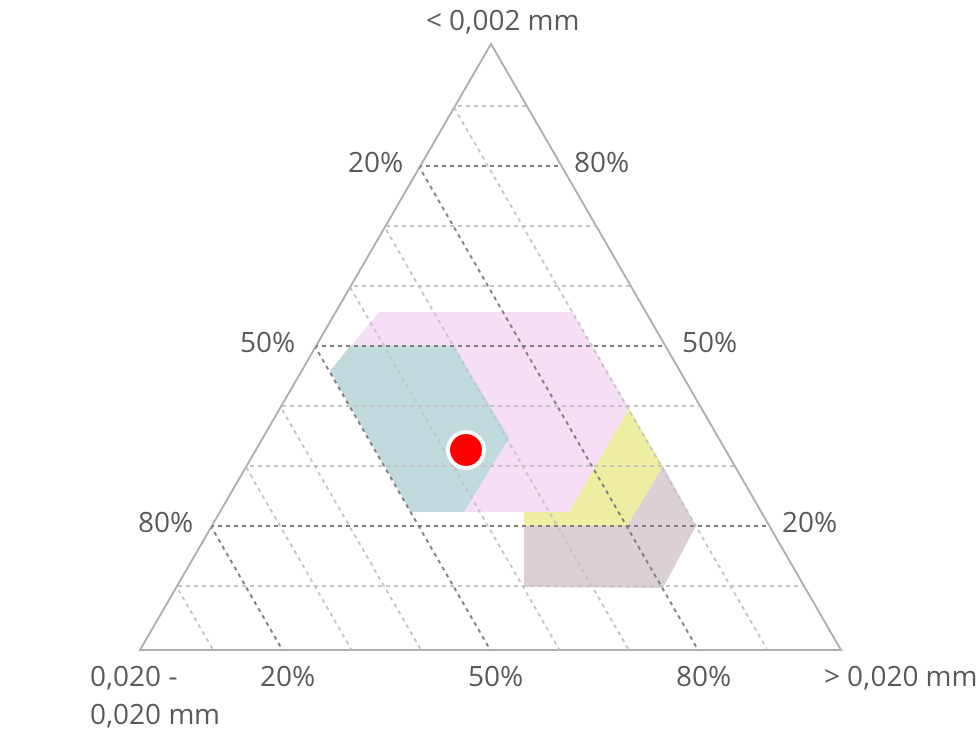

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden

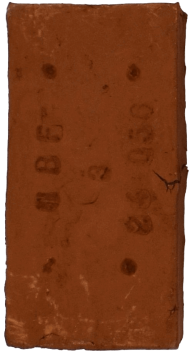

950 °C
Brennschwindung [%] 4,6
Gesamtschwindung [%] 13,5
Wasseraufnahme [MA %] 15,3
Scherbenrohdichte [g/cm3] 1,93
Icon: Details ausblenden

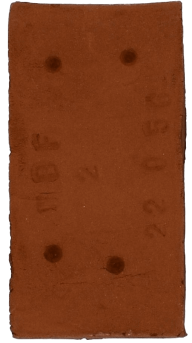

1000 °C
Brennschwindung [%] 4,8
Gesamtschwindung [%] 13,6
Wasseraufnahme [MA %] 15,3
Scherbenrohdichte [g/cm3] 1,93
Icon: Details ausblenden

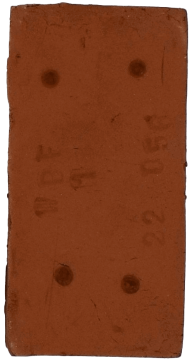

1.050 °C
Brennschwindung [%] 4,9
Gesamtschwindung [%] 13,7
Wasseraufnahme [MA %] 15,3
Scherbenrohdichte [g/cm3] 1,95
Icon: Details ausblenden

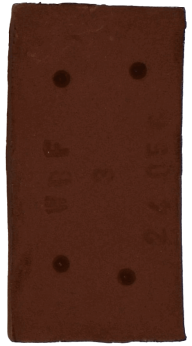

1.100 °C
Brennschwindung [%] 7,6
Gesamtschwindung [%] 16,2
Wasseraufnahme [MA %] 8,3
Scherbenrohdichte [g/cm3] 2,19
Icon: Details ausblenden

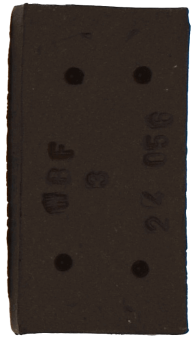

1.150 °C
Brennschwindung [%] 12,3
Gesamtschwindung [%] 20,4
Wasseraufnahme [MA %] 0,1
Scherbenrohdichte [g/cm3] 2,58

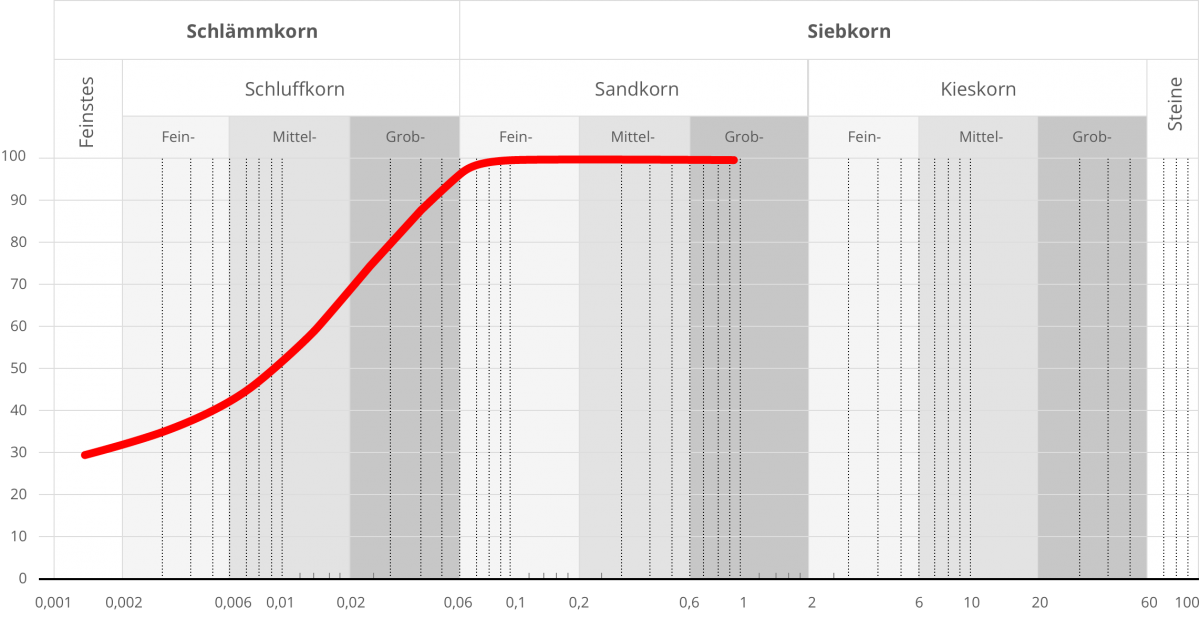

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

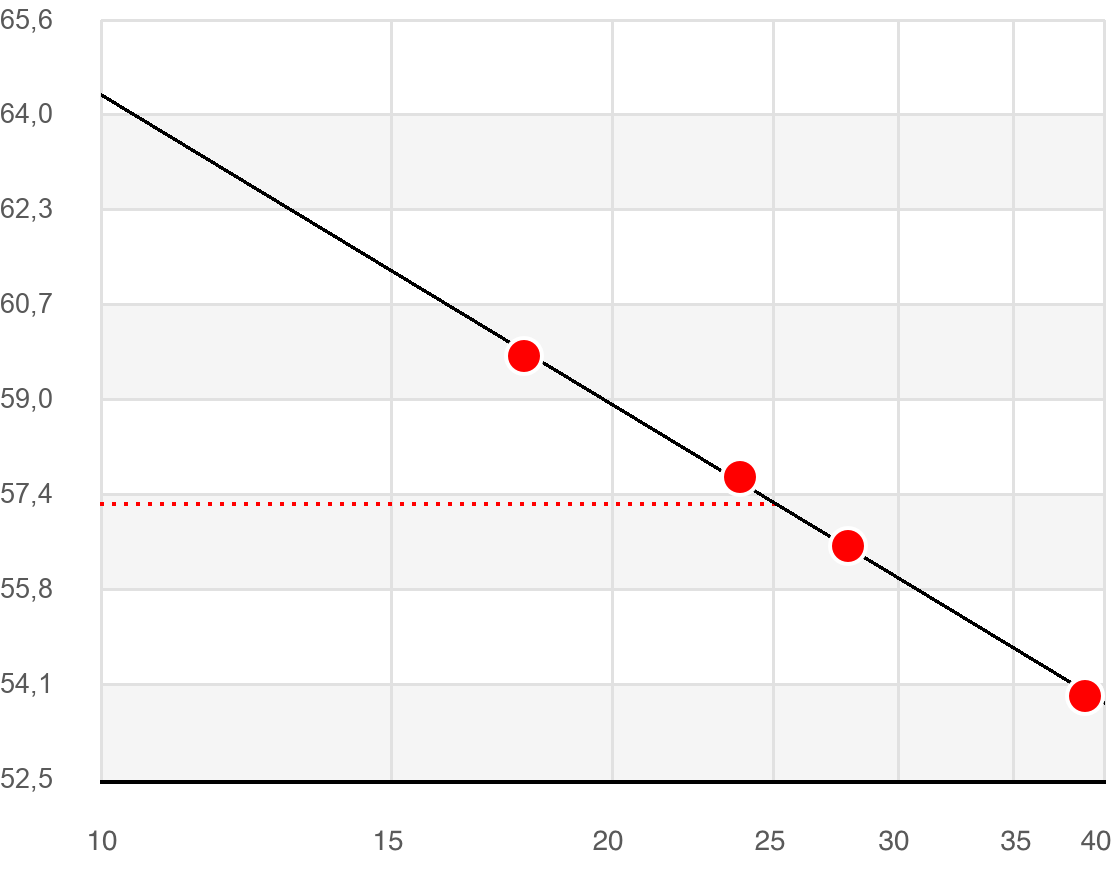

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 38,3 %
Fließgrenze wL = 57,3 %
Ausrollgrenze wP = 32,9 %
Plastizitätszahl IP = 24,1 %
Konsistenzzahl IC = 0,78
X - Schlagzahl Y - Wassergehalt in %

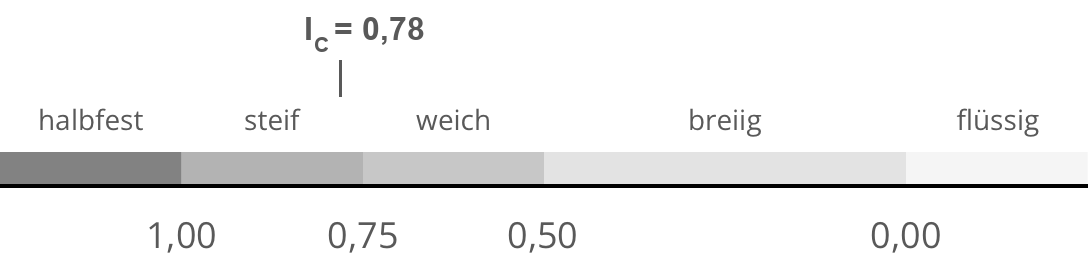

Zustandsform

Zustandsform

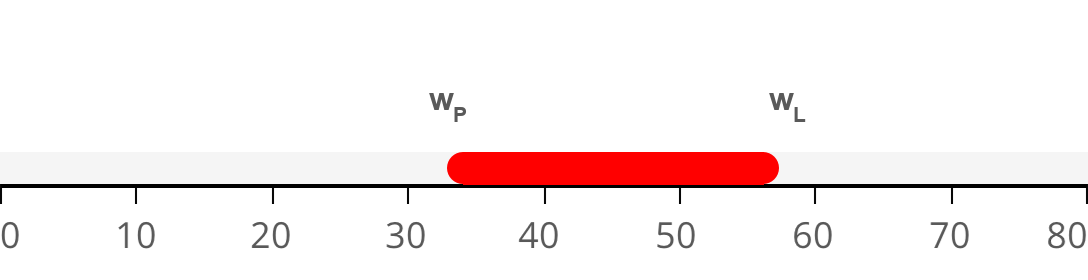

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

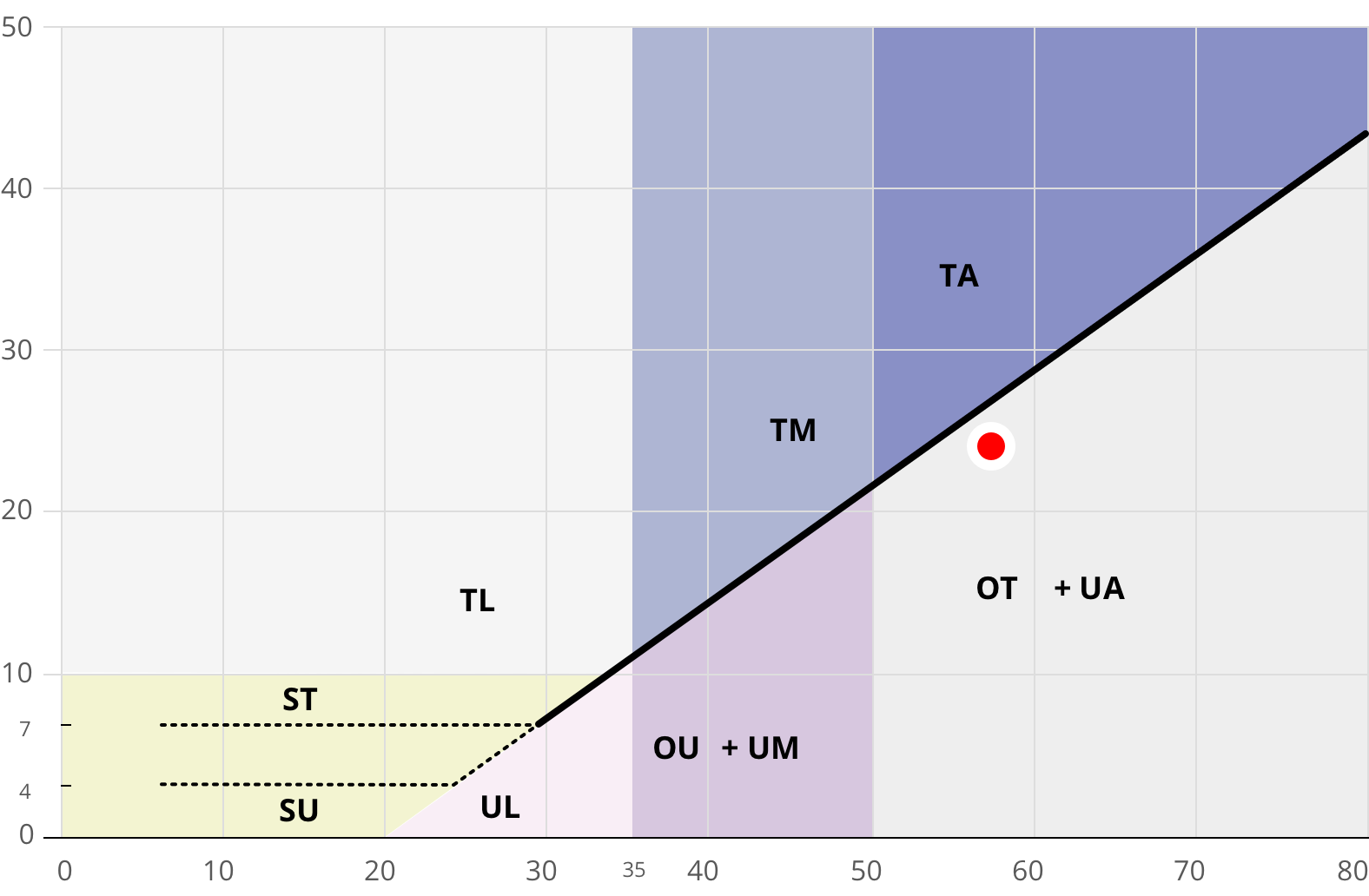

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2025.
