TonNochten
Bestellnummer
Ihre Kontaktperson
EurGeol Dr. rer. nat. Lutz KrakowE-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794
Beschreibung
Ausgeprägt plastischer kaolinitisch-illitischer Flaschenton, der als Überlagerungshorizont im Braunkohletagebau Nochten D-02943/Sachsen im Clean-Cut gefördert wird. Bereitstellbare Menge bis zu 10 Millionen Tonnen. Geologische Zuordnung: Unteres Miozän.
Anwendung
Prädestiniert als Basis- und Zusatzstoff bei der Herstellung von hell- und gelbbrennenden Verblendern und Klinkern. Als Zusatzstoff prinzipiell auch geeignet für die Herstellung von Dachziegeln und Fliesen. Außerhalb der Keramik auch gut geeignet für den Deponie- und Wasserbau.
Lieferform
Phasenanalyse
RDA / FTIR
Mineralphasen |
Anteil [MA %] |
Phyllosilikate |
60 |
Kaolinit (n) |
- |
Kaolinit-D (n) |
30 |
Illit / Glimmer (n) |
20 |
Illit / Smektit (q) |
- |
Smektit (q) |
10 |
Chlorit (n) |
- |
Chlorit-Vermikulit (q) |
- |
Quarz |
37 |
Na-Plagioklas / Kalifeldspat |
- / 1 |
Calcit / Dolomit |
- / - |
Hämatit |
- |
Anatas / Rutil |
< 1 / - |
Goethit / Limonit |
- / - |
Pyrit / Markasit |
- / - |
Sonstige |
< 1 |
Chemische Analyse
DIN EN ISO 12 677
Elemente | Anteil [MA %] |
SiO2 | 67,12 |
AI2O3 | 19,31 |
Fe2O3 | 2,27 |
BaO | 0,045 |
MnO | 0,010 |
TiO2 | 1,306 |
V2O5 | 0,020 |
CaO |
0,30 |
MgO | 0,56 |
K2O | 1,53 |
Na2O | 0,10 |
SO3 | 0,15 |
GLV 1.025 °C | 7,11 |
TOC 1 | 0,20 |
1 - DIN ISO 10 694 |
Keramtechnologie
DKG-Richtlinien
Trockenschwindung [%] |
|
100 °C |
6,8 |
Brennschwindung [%] |
|
900 °C | 0,5 |
950 °C | 0,9 |
1.000 °C | 2,0 |
1.050 °C | 3,1 |
1.100 °C | 4,4 |
1.150 °C |
5,0 |
Wasseraufnahme [MA %] |
|
900 °C | 12,6 |
950 °C | 12,5 |
1.000 °C | 10,3 |
1.050 °C | 7,8 |
1.100 °C | 4,8 |
1.150 °C | 3,5 |
Scherbenrohdichte [g/cm3] |
|
900 °C | 1,85 |
950 °C | 1,87 |
1.000 °C | 1,94 |
1.050 °C | 2,00 |
1.100 °C | 2,10 |
1.150 °C | 2,12 |
Korngrößenverteilung
DIN 18 123
Fraktionen | Anteil |
< 2 μm |
50 |
2 - 6 μm | 10 |
6 - 20 μm | 10 |
20 - 63 μm | 13 |
63 - 200 μm | 16 |
200 - 600 μm | 1 |
600 - 2.000 μm | 0 |
> 2.000 μm | 0 |
Σ | 100 |

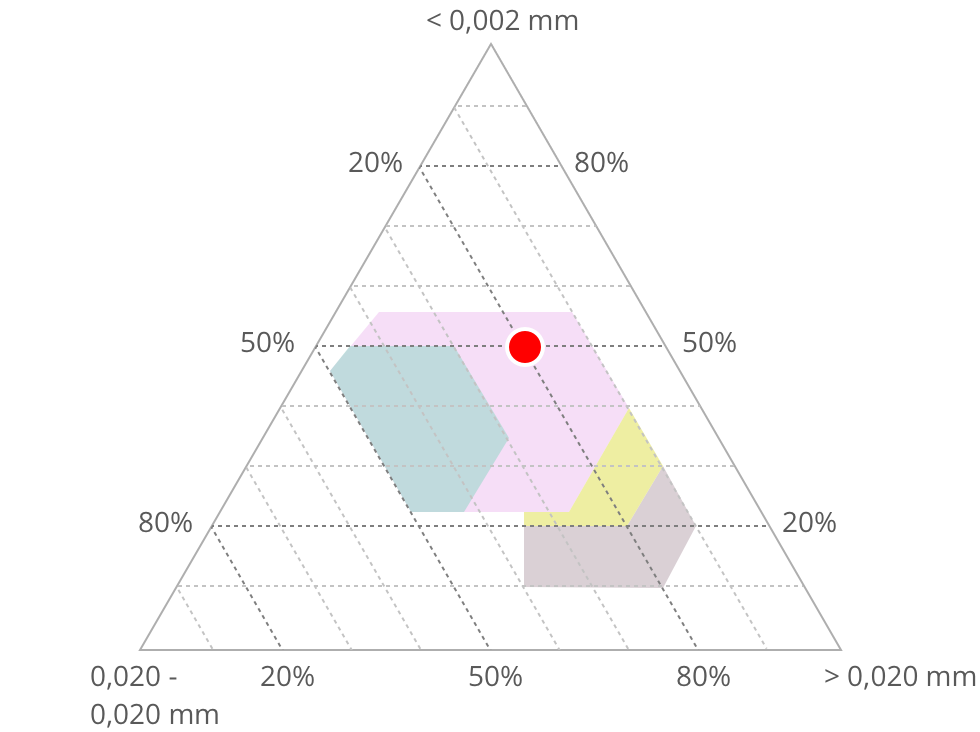

Darstellung nach Winkler & Stein

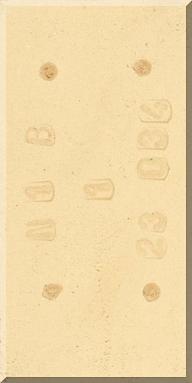

Brennproben in oxidierender Atmosphäre
900 °C | |
Brennschwindung [%] | 0,5 |
Gesamtschwindung [%] | 7,3 |
Wasseraufnahme [MA %] | 12,6 |
Scherbenrohdichte [g/cm3] | 1,85 |

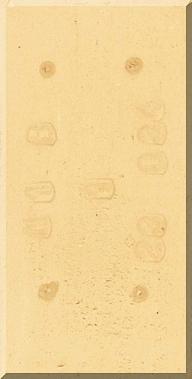

950 °C | |
Brennschwindung [%] | 0,9 |
Gesamtschwindung [%] | 7,6 |
Wasseraufnahme [MA %] | 12,5 |
Scherbenrohdichte [g/cm3] | 1,87 |
1.000 °C | |
Brennschwindung [%] | 2,0 |
Gesamtschwindung [%] | 8,7 |
Wasseraufnahme [MA %] | 10,3 |
Scherbenrohdichte [g/cm3] | 1,94 |

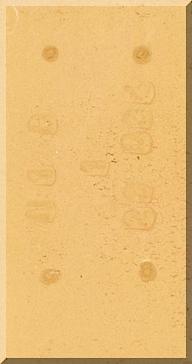

1.050 °C | |
Brennschwindung [%] | 3,1 |
Gesamtschwindung [%] | 9,7 |
Wasseraufnahme [MA %] | 7,8 |
Scherbenrohdichte [g/cm3] | 2,00 |

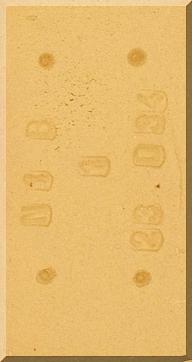

1.100 °C | |
Brennschwindung [%] | 4,4 |
Gesamtschwindung [%] | 10,9 |
Wasseraufnahme [MA %] | 4,8 |
Scherbenrohdichte [g/cm3] | 2,10 |

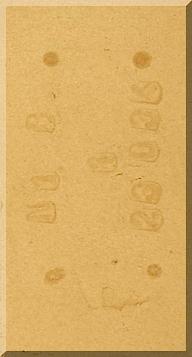

1.150 °C | |
Brennschwindung [%] | 5,0 |
Gesamtschwindung [%] | 11,5 |
Wasseraufnahme [MA %] | 4,8 |
Scherbenrohdichte [g/cm3] | 2,12 |

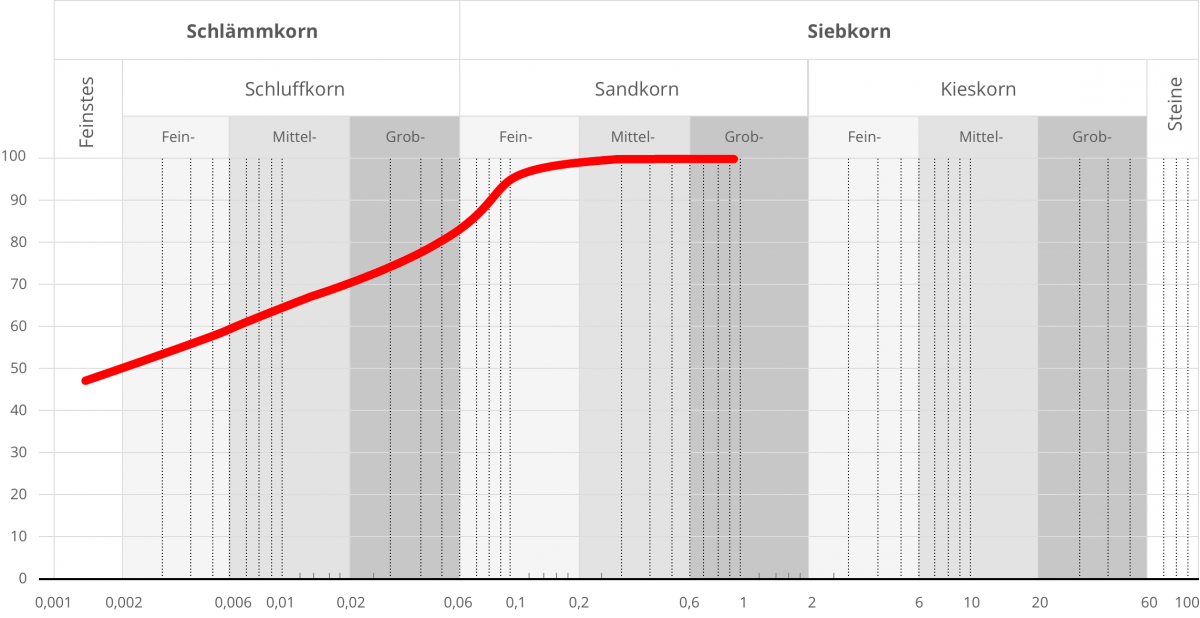

Körnungslinie DIN 18 123
Fließgrenze nach DIN 18 122
Wassergehalt w = | 25,2 % |
Fließgrenze wL = | 66,0 % |
Ausrollgrenze wP = | 20,0 % |
Plastizitätszahl IP = | 46,0 % |
Konsistenzzahl IC = | 0,89 |

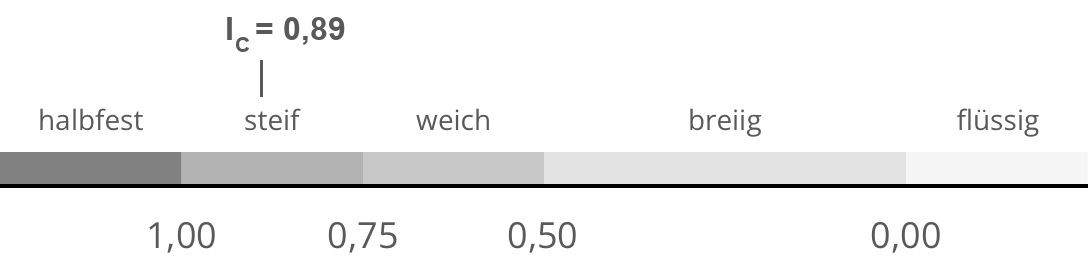

Zustandsform

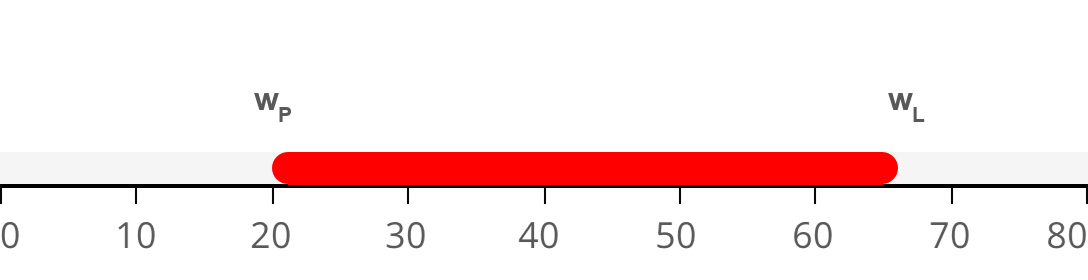

Plastizitätsbereich (wP bis wL) [%]

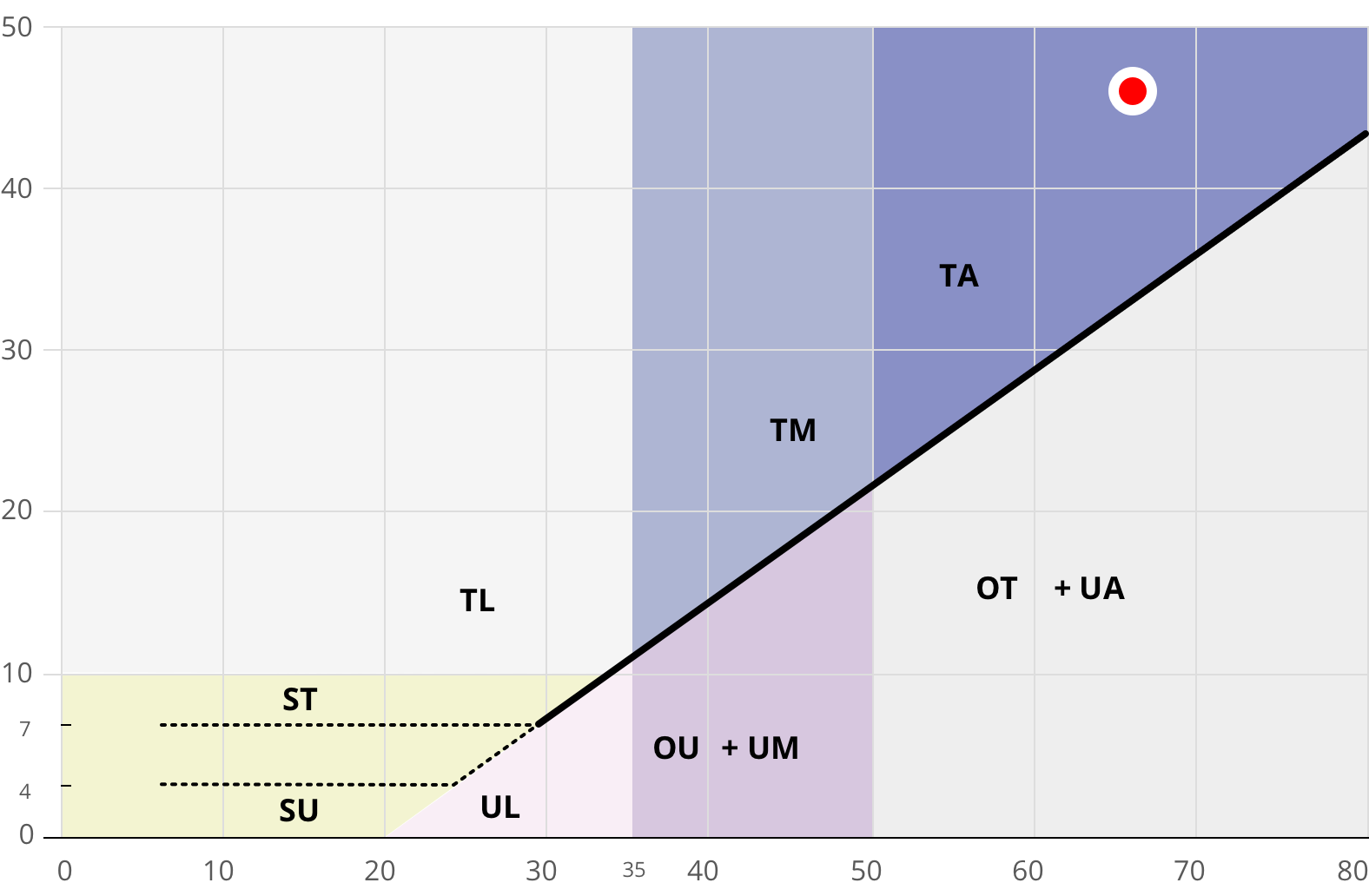

Plastizitätsdiagramm nach DIN 18 122
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand August 2023.
