TonHaselbach

Bestellnummer

6189

Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Ausgeprägt plastischer, kaolinitischer Ton von der Großhalde in D-04617 Haselbach im Altenburger Land/Thüringen. Derzeit etwa noch 8 Mio. Tonnen Vorrat. Geologische Zuordnung: Unteres Oligozän, Rupelium-Stufe, Böhlen-Formation.

Anwendung

Prädestiniert als Basis- und Zusatzstoff bei der Herstellung von hochporosierten Hintermauerziegeln, Verbesserung der Formgebungseigenschaften bei gleichzeitig geringer Scherbenrohdichte. Auch geeignet für die Herstellung von Fliesen, Steinzeugröhren sowie für hell- und gelbbrennende Klinker.

Lieferform

Als Rohton ab Mischhalde, Transport als kohäsives Schüttgut in Kippsattelaufliegern.

Phasenanalyse

RDA / FTIR

Mineralphasen	Anteil [MA %]
Phyllosilikate	67
Kaolinit (n)	-
Kaolinit-D (n)	57
Illit / Glimmer (n)	7
Illit / Smektit (q)	2
Smektit (q)	< 1
Chlorit (n)	-
Chlorit-Vermikulit (q)	-
Quarz	32
Plagioklas / Kalifeldspat	- / < 1
Calcit / Dolomit	- / -
Hämatit	-
Anatas / Rutil	- / -
Goethit / Limonit	- / -
Pyrit / Markasit	- / -
Sonstige	-

Chemische Analyse

DIN EN ISO 12 677

Elemente	Anteil [MA %]
SiO₂	58,53
AI₂O₃	25,61
Fe₂O₃	1,66
BaO	0,044
MnO	0,009
TiO₂	2,091
V₂O₅	0,025
CaO	0,18
MgO	0,38
K₂O	1,37
Na₂O	0,11
SO₃	0,53
GLV 1.025 °C	9,27

TOC 1	0,30
1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C	5,4

Brennschwindung [%]
900 °C	0,8
950 °C	1,2
1.000 °C	2,4
1.050 °C	4,9
1.100 °C	6,0
1.150 °C	7,2

Wasseraufnahme [MA %]
900 °C	18,9
950 °C	18,6
1.000 °C	16,3
1.050 °C	11,5
1.100 °C	9,1
1.150 °C	6,8

Scherbenrohdichte [g/cm³]
900 °C	1,70
950 °C	1,71
1.000 °C	1,78
1.050 °C	1,94
1.100 °C	2,03
1.150 °C	2,13

Korngrößenverteilung

DIN 18 123

Fraktionen	Anteil
< 2 μm	54
2 - 6 μm	15
6 - 20 μm	13
20 - 63 μm	9
63 - 200 μm	8
200 - 600 μm	1
600 - 2.000 μm	0
> 2.000 μm	0
Σ	100

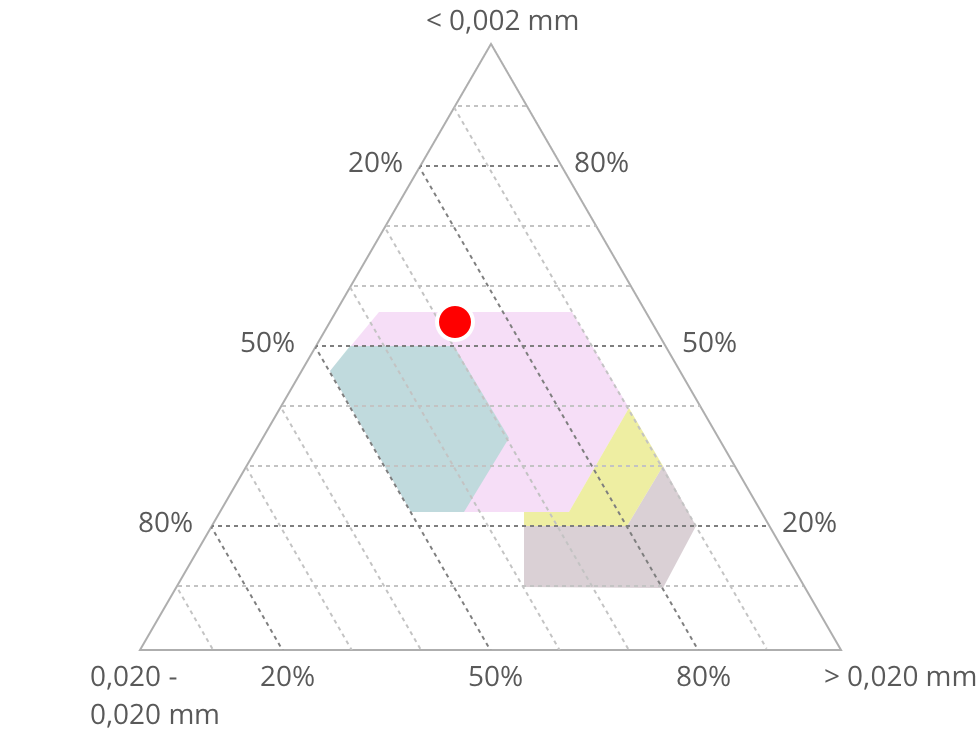

Darstellung nach Winkler & Stein

Deckenziegel

Dachziegel

Viellochziegel

Vollziegel

Brennproben in oxidierender Atmosphäre

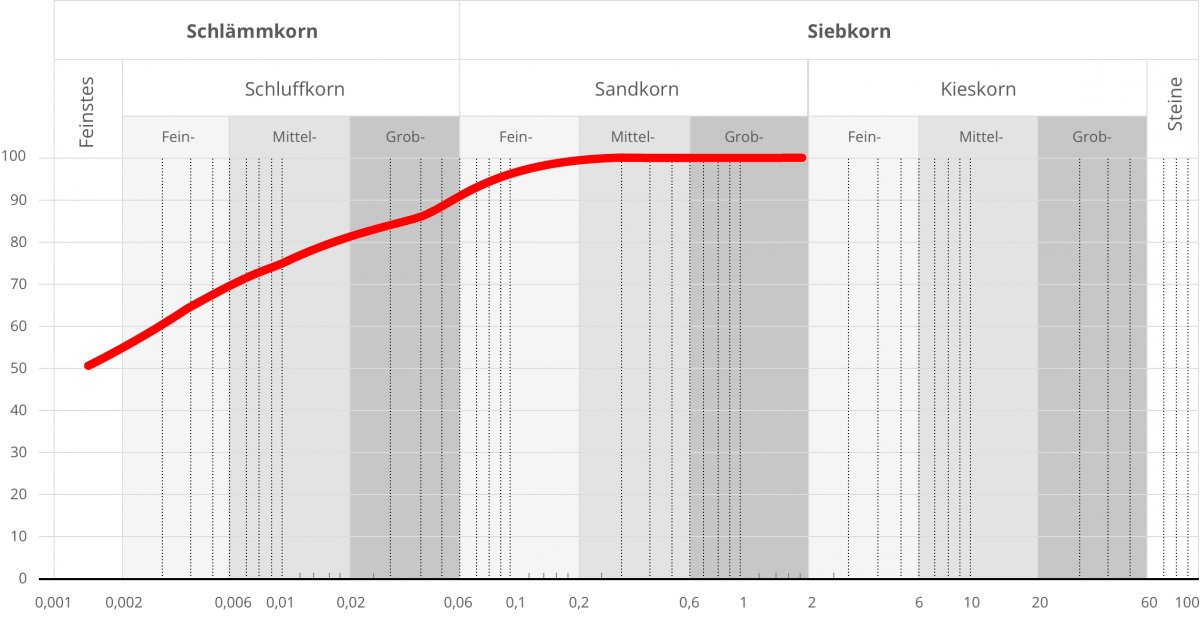

Körnungslinie DIN 18 123

X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

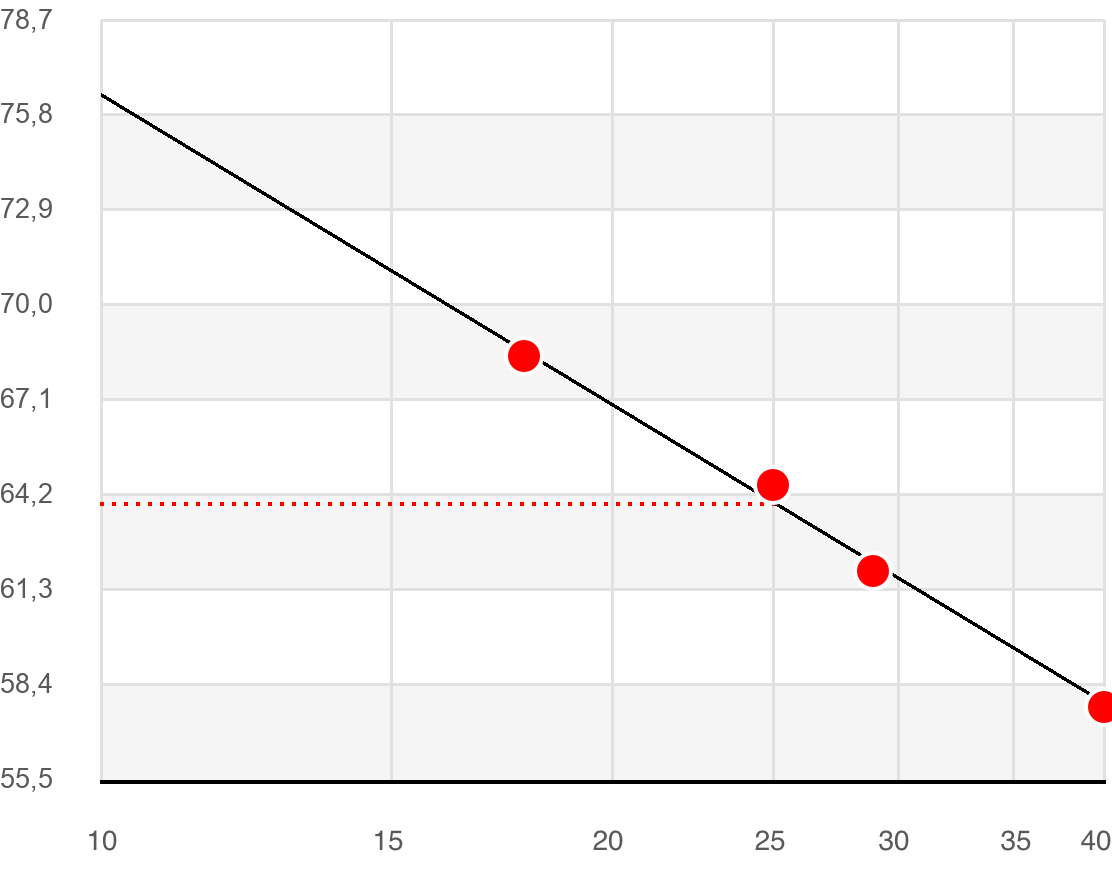

Fließgrenze nach DIN 18 122

Wassergehalt w =	28,5 %
Fließgrenze w_L =	64,1 %
Ausrollgrenze w_P =	28,3 %
Plastizitätszahl I_P =	35,8 %
Konsistenzzahl I_C =	1,00

X - Schlagzahl Y - Wassergehalt in %

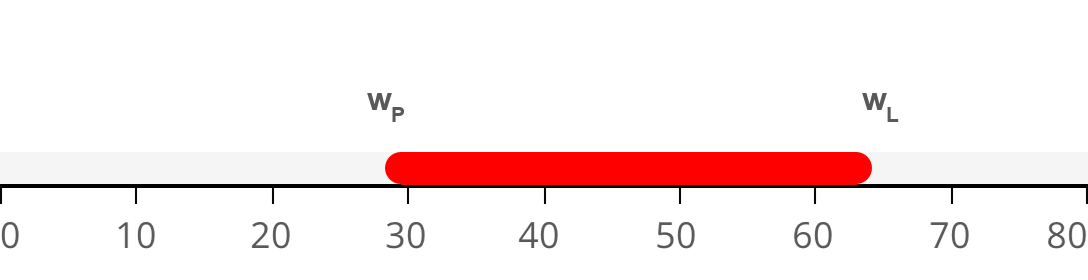

Zustandsform

Plastizitätsbereich (w_P bis w_L) [%]

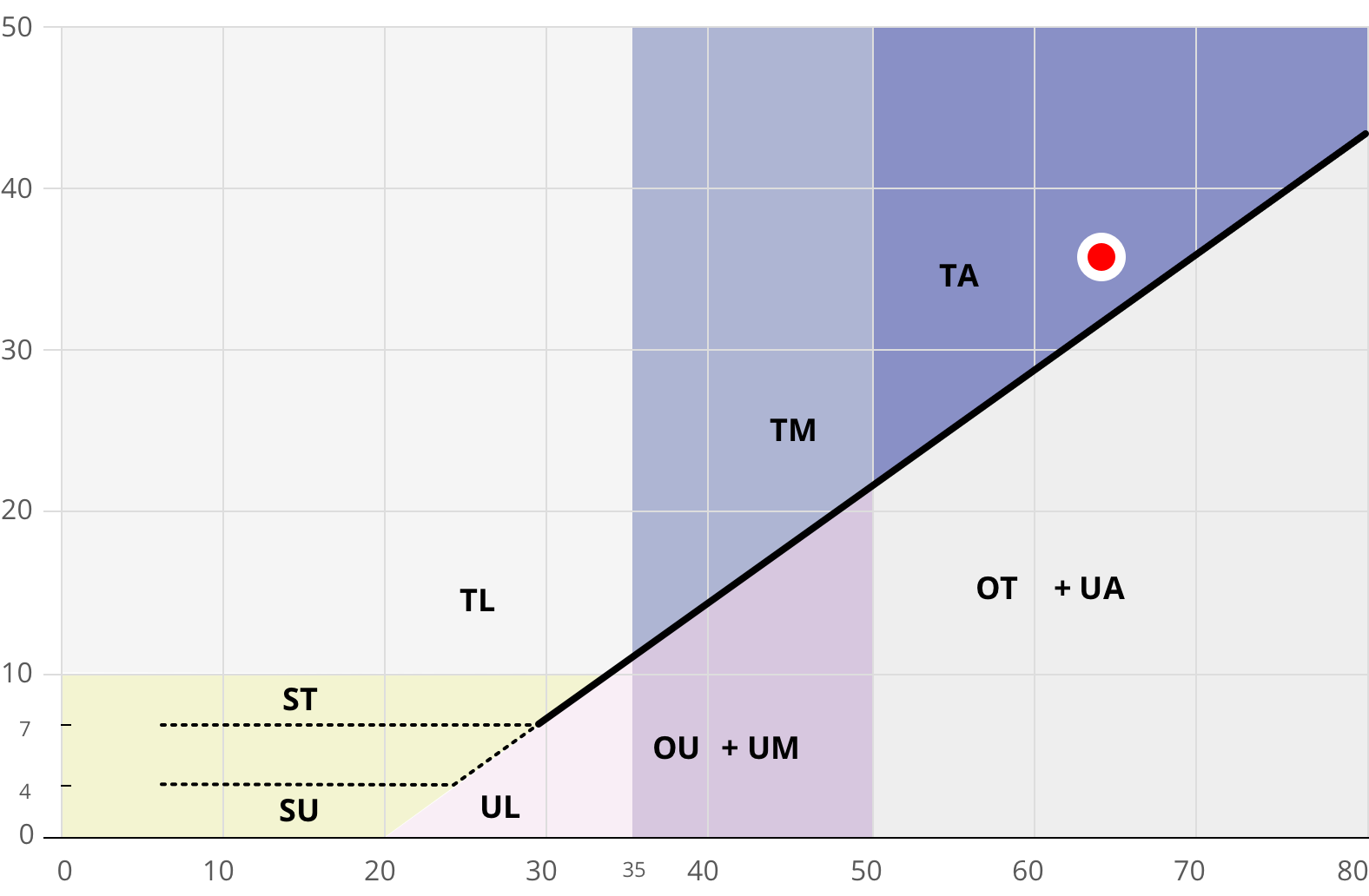

Plastizitätsdiagramm nach DIN 18 122

ST – Sand-Ton-Gemische

SU – Sand-Schluff-Gemische

TM – mittelplastische Tone

OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)

TL – leicht plastische Tone

UL – leicht plastische Schluffe

TA – ausgeprägt plastische Tone

OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)

X - Fließgrenze W_L [%] Y - Plastizitätszahl I_P [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
