Datenblatt
TonDuingen STGB
Bestellnummer
6478
Ihre Kontaktperson
EurGeol Dr. rer. nat. Lutz KrakowE-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794
Beschreibung
Kaolinitischer Mixed-Layer-Ton aus dem Tagebau D-31089 Duingen im Leinebergland/Niedersachsen. Große Vorräte, ganzjährig verfügbar. Geologische Zuordnung: Untere Kreide, Berriasium-Stufe/Wealdenschiefer.
Anwendung
Prädestiniert als Bindeton bei der Herstellung von hochporosierten Hintermauerziegeln. Über Jahrzehnte praxiserprobt als ausgeprägt plastischer Zusatzton für die Herstellung von Dachziegeln, Steinzeugröhren und Bodenplatten. Auch geeignet für gelbbrennende Vormauerziegel und Klinker.
Hintermauerziegel
Klinker
Dachziegel
Lieferform
Als homogenisierter Schnitzelton ab Mischbetthalde, Transport als kohäsives Schüttgut in Kippsattelaufliegern.
Phasenanalyse
RDA / FTIR
|
Mineralphasen |
Anteil [MA %] |
|
Phyllosilikate |
69 |
|
Kaolinit (n) |
- |
|
Kaolinit-D (n) |
27 |
|
Illit / Glimmer (n) |
9 |
|
Illit / Smektit (q) |
33 |
|
Smektit (q) |
- |
|
Chlorit (n) |
- |
|
Chlorit-Vermikulit (q) |
- |
|
Quarz |
25 |
|
Plagioklas / Kalifeldspat |
- / 4 |
|
Calcit / Dolomit |
- / - |
|
Hämatit |
- |
|
Anatas / Rutil |
1 / - |
|
Goethit / Limonit |
- / - |
|
Pyrit / Markasit |
- / - |
|
Siderit |
1 |
Chemische Analyse
DIN EN ISO 12 677
| Elemente | Anteil [MA %] |
| SiO2 | 61,04 |
| AI2O3 | 21,09 |
| Fe2O3 | 4,13 |
| BaO | 0,020 |
| MnO | 0,015 |
| TiO2 | 1,182 |
| V2O5 | 0,030 |
|
CaO |
0,15 |
| MgO | 0,93 |
| K2O | 1,69 |
| Na2O | 0,87 |
| SO3 | 0,18 |
| GLV 1.025 °C | 8,50 |
| TOC 1 | 1,07 |
|
1 - DIN ISO 10 694 |
|
Keramtechnologie
DKG-Richtlinien
|
Trockenschwindung [%] |
|
| 100 °C | 9,1 |
|
Brennschwindung [%] |
|
| 900 °C | 1,5 |
| 950 °C | 2,4 |
| 1.000 °C | 3,5 |
| 1.050 °C | 4,1 |
| 1.100 °C | 3,2 |
| 1.150 °C | 2,0 |
|
Wasseraufnahme [MA %] |
|
| 900 °C | 8,5 |
| 950 °C | 7,5 |
| 1.000 °C | 5,1 |
| 1.050 °C | 4,1 |
| 1.100 °C | 2,9 |
| 1.150 °C | 2,7 |
|
Scherbenrohdichte [g/cm3] |
|
| 900 °C | 1,98 |
| 950 °C | 2,02 |
| 1.000 °C | 2,10 |
| 1.050 °C | 2,13 |
| 1.100 °C | 1,98 |
| 1.150 °C | 1,82 |
Korngrößenverteilung
DIN 18 123
| Fraktionen | Anteil |
|
< 2 μm |
45 |
| 2 - 6 μm | 20 |
| 6 - 20 μm | 17 |
| 20 - 63 μm | 9 |
| 63 - 200 μm | 6 |
| 200 - 600 μm | 2 |
| 600 - 2.000 μm | 1 |
| > 2.000 μm | 0 |
| Σ | 100 |

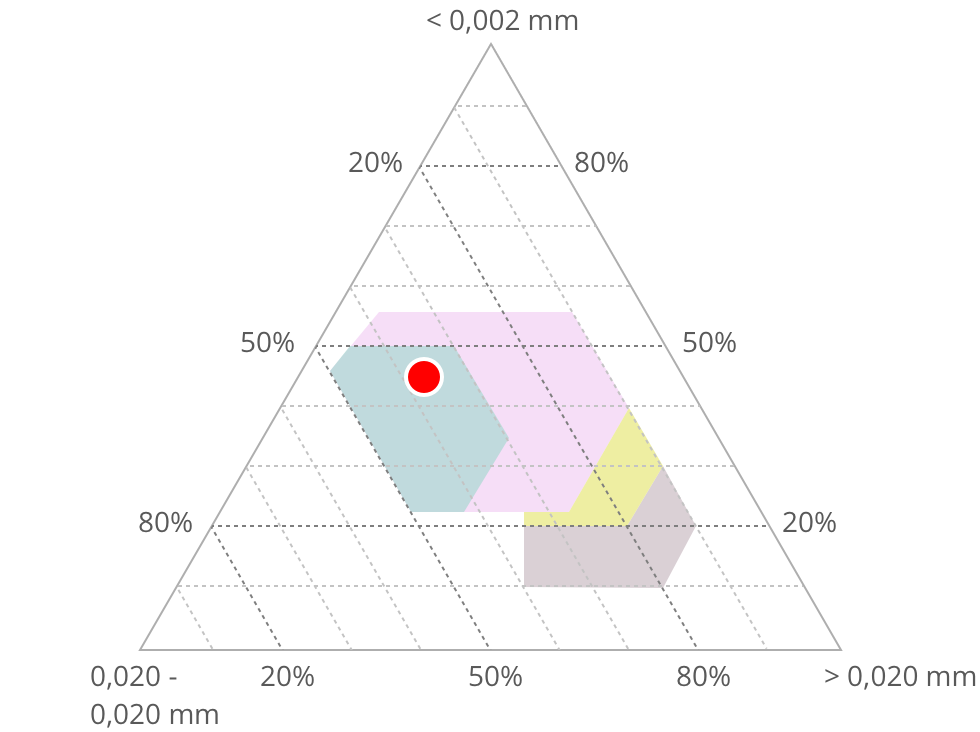

Darstellung nach Winkler & Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel
Brennproben in oxidierender Atmosphäre
| 900 °C | |
| Brennschwindung [%] | 1,5 |
| Gesamtschwindung [%] | 10,5 |
| Wasseraufnahme [MA %] | 8,5 |
| Scherbenrohdichte [g/cm3] | 1,98 |
| 950 °C | |
| Brennschwindung [%] | 2,4 |
| Gesamtschwindung [%] | 11,3 |
| Wasseraufnahme [MA %] | 7,5 |
| Scherbenrohdichte [g/cm3] | 2,02 |
| 1.000 °C | |
| Brennschwindung [%] | 3,5 |
| Gesamtschwindung [%] | 12,3 |
| Wasseraufnahme [MA %] | 5,1 |
| Scherbenrohdichte [g/cm3] | 2,10 |
| 1.050 °C | |
| Brennschwindung [%] | 4,1 |
| Gesamtschwindung [%] | 12,8 |
| Wasseraufnahme [MA %] | 4,1 |
| Scherbenrohdichte [g/cm3] | 2,13 |
| 1.100 °C | |
| Brennschwindung [%] | 3,2 |
| Gesamtschwindung [%] | 12,0 |
| Wasseraufnahme [MA %] | 2,9 |
| Scherbenrohdichte [g/cm3] | 1,98 |
| 1.150 °C | |
| Brennschwindung [%] | 2,0 |
| Gesamtschwindung [%] | 10,9 |
| Wasseraufnahme [MA %] | 2,7 |
| Scherbenrohdichte [g/cm3] | 1,82 |

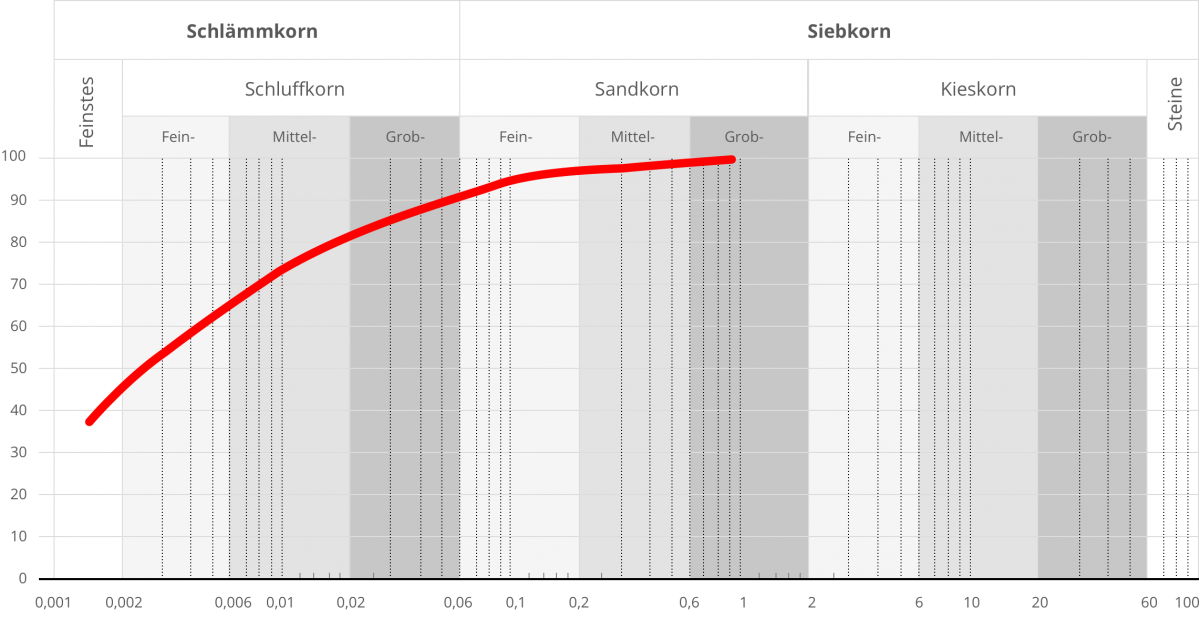

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm
Y - Massenanteile der Körner < d in % der Gesamtmenge

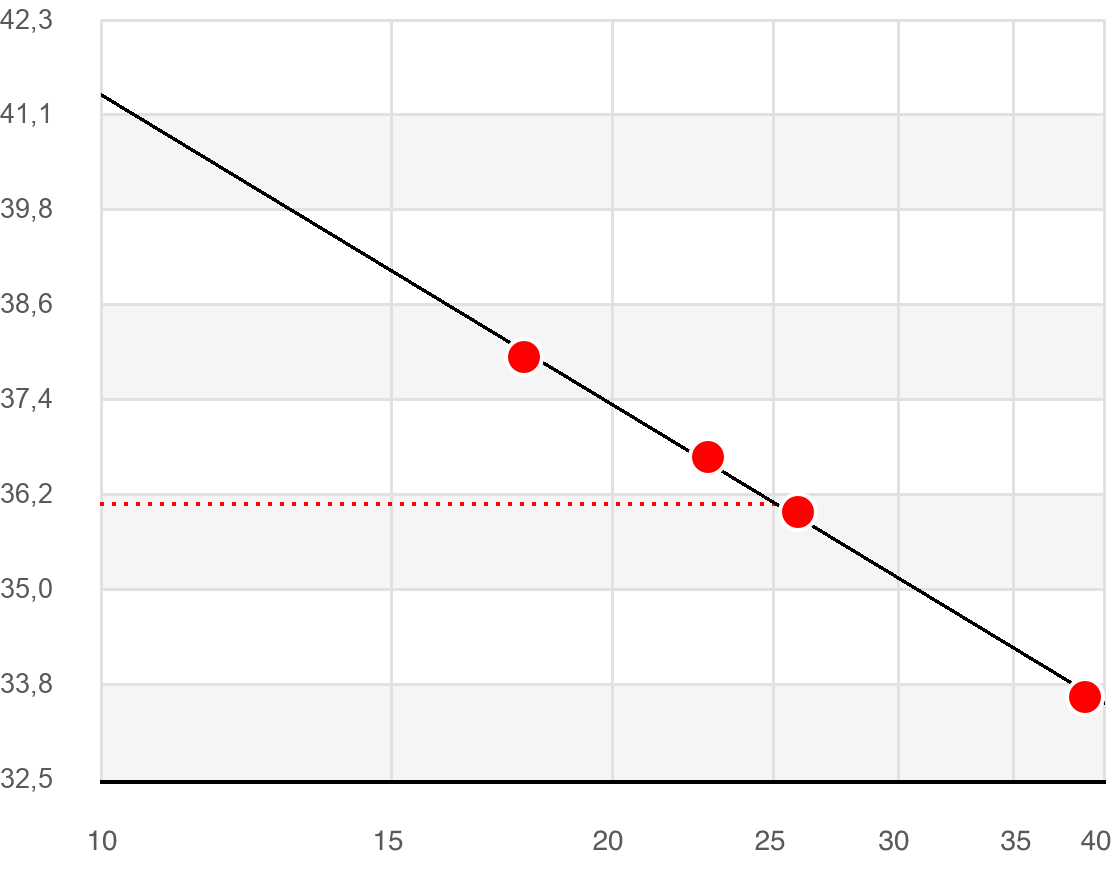

Fließgrenze nach DIN 18 122
| Wassergehalt w = | 18,5 % |
| Fließgrenze wL = | 36,1 % |
| Ausrollgrenze wP = | 15,5 % |
| Plastizitätszahl IP = | 20,6 % |
| Konsistenzzahl IC = | 0,85 |
X - Schlagzahl
Y - Wassergehalt in %

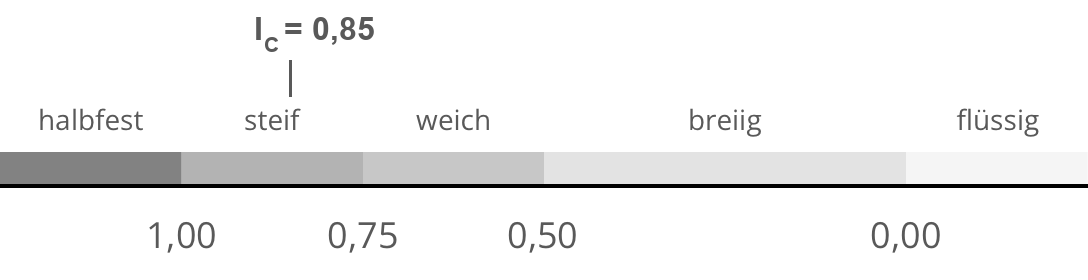

Zustandsform

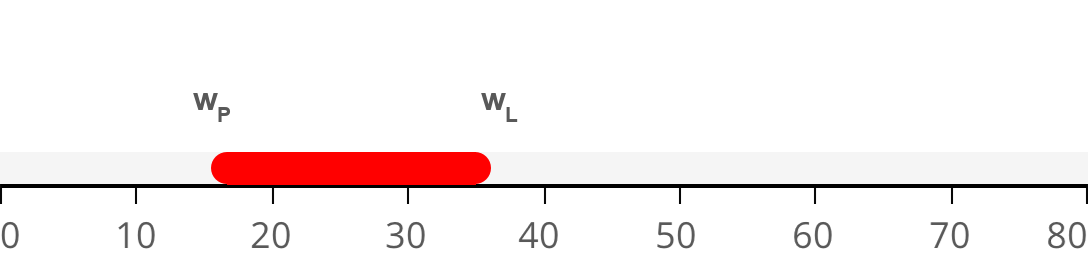

Plastizitätsbereich (wP bis wL) [%]

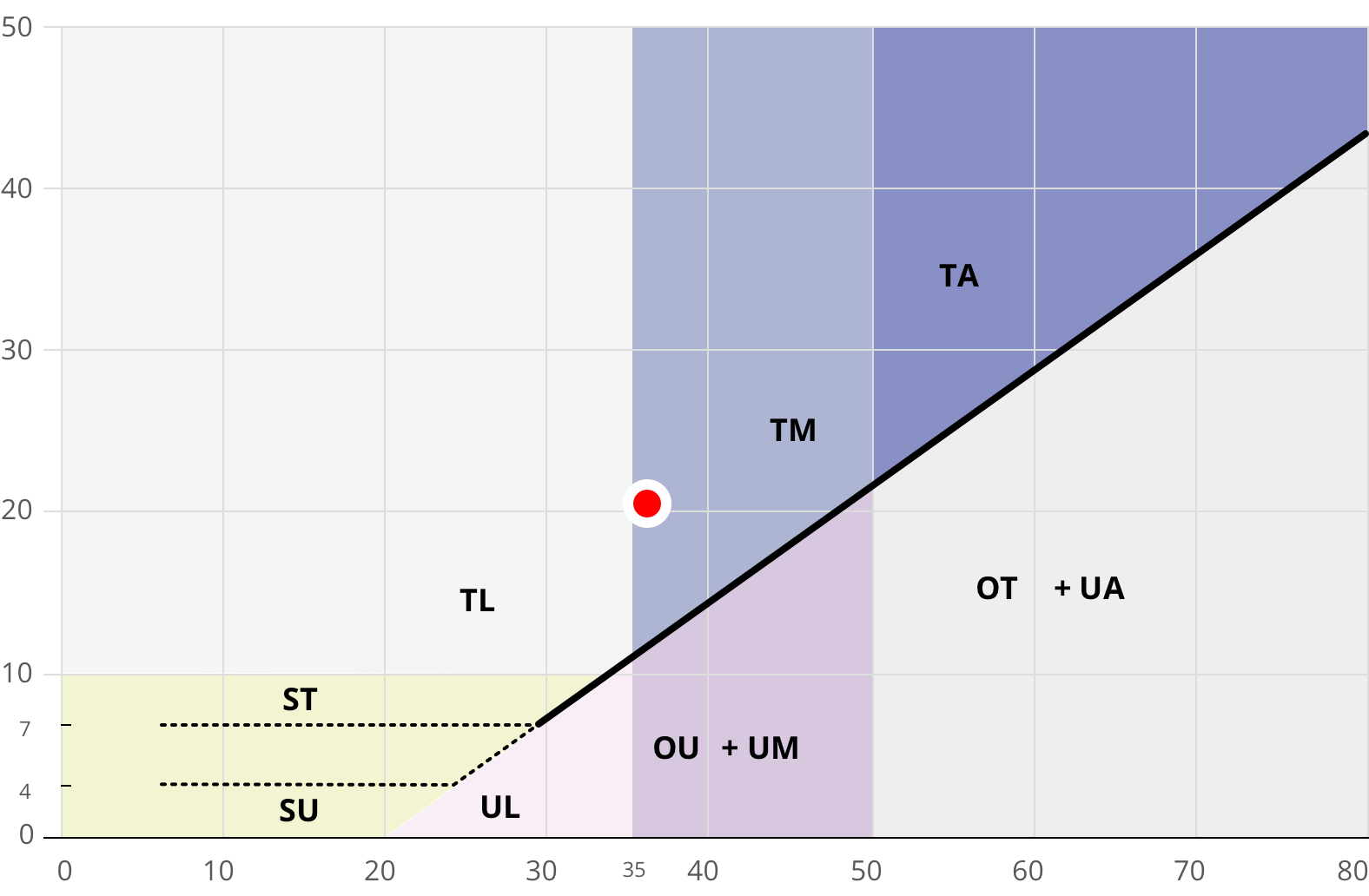

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%]
Y - Plastizitätszahl IP [%]
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Mai 2022.
