TonWelzow

Bestellnummer

6498

Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Ausgeprägt plastischer kaolinitisch-illitischer Flaschenton, der als Überlagerungshorizont im Braunkohletagebau Welzow-Süd D-03119/Brandenburg gefördert wurde. Derzeit Rückbau der Tonhalde. Vorrat noch mehrere Millionen Tonnen. Geologische Zuordnung: Unteres Miozän.

Anwendung

Prädestiniert als Basis- und Zusatzstoff bei der Herstellung von hell- und gelbbrennenden Verblendern und Klinkern. Als Zusatzstoff prinzipiell auch geeignet für die Herstellung von Dachziegeln und Fliesen. Außerhalb der Keramik auch gut geeignet für den Deponie- und Wasserbau.

Lieferform

Als Rohton ab Mischhalde. Transport in Kippsattelaufliegern oder Schienenverkehr. Direkte Bahnverladung ab Tonhalde ist möglich.

Phasenanalyse

RDA / FTIR

Mineralphasen	Anteil [MA %]
Phyllosilikate	59
Kaolinit (n)	-
Kaolinit-D (n)	30
Illit / Glimmer (n)	23
Illit / Smektit (q)	-
Smektit (q)	6
Chlorit (n)	-
Chlorit-Vermikulit (q)	-
Quarz	38
Na-Plagioklas / Kalifeldspat	- / 1
Calcit / Dolomit	- / -
Hämatit	-
Anatas / Rutil	< 1 / -
Goethit / Limonit	- / -
Pyrit / Markasit	- / -
Sonstige	< 1

Chemische Analyse

DIN EN ISO 12 677

Elemente	Anteil [MA %]
SiO₂	69,00
AI₂O₃	17,71
Fe₂O₃	2,31
BaO	0,045
MnO	0,009
TiO₂	1,273
V₂O₅	0,019
CaO	0,41
MgO	0,55
K₂O	1,53
Na₂O	0,10
SO₃	0,20
GLV 1.025 °C	6,68

TOC 1	0,20
1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C	6,9

Brennschwindung [%]
900 °C	0,7
950 °C	1,2
1.000 °C	2,6
1.050 °C	3,8
1.100 °C	5,1
1.150 °C	5,7

Wasseraufnahme [MA %]
900 °C	12,1
950 °C	11,1
1.000 °C	8,5
1.050 °C	6,3
1.100 °C	2,7
1.150 °C	1,2

Scherbenrohdichte [g/cm³]
900 °C	1,88
950 °C	1,93
1.000 °C	2,01
1.050 °C	2,08
1.100 °C	2,20
1.150 °C	2,23

Korngrößenverteilung

DIN 18 123

Fraktionen	Anteil
< 2 μm	53
2 - 6 μm	14
6 - 20 μm	11
20 - 63 μm	7
63 - 200 μm	11
200 - 600 μm	2
600 - 2.000 μm	1
> 2.000 μm	1
Σ	100

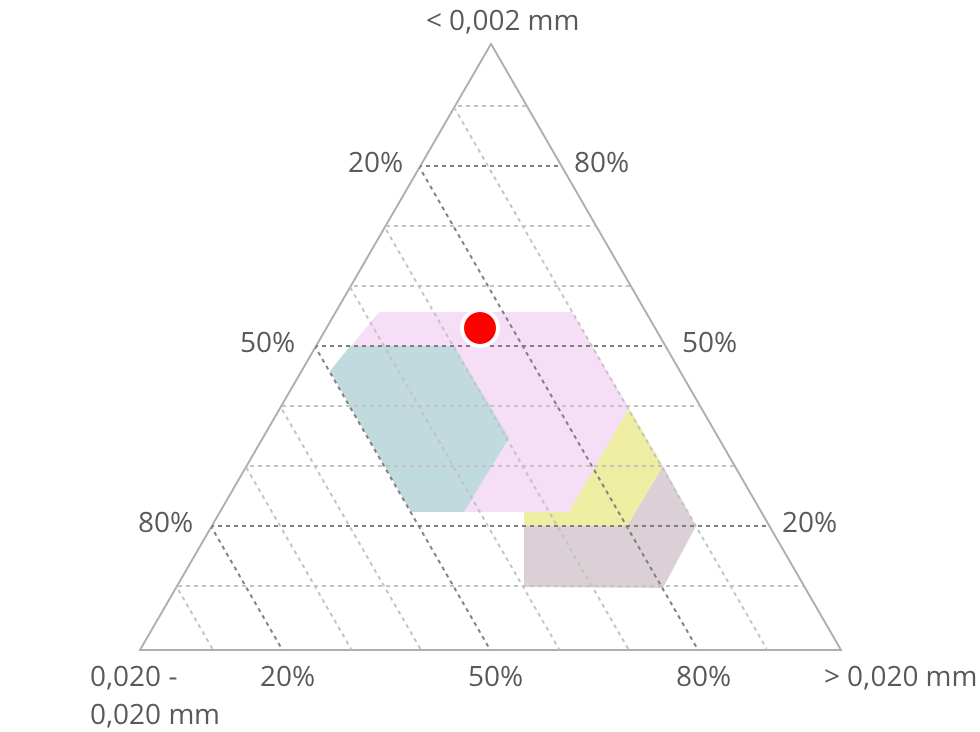

Darstellung nach Winkler & Stein

Deckenziegel

Dachziegel

Viellochziegel

Vollziegel

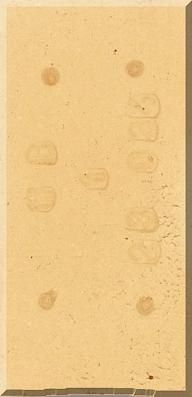

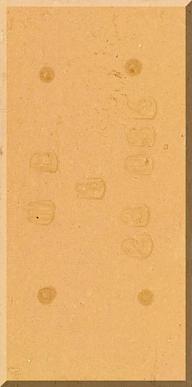

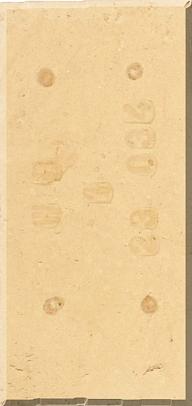

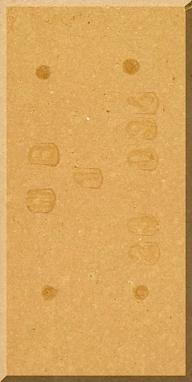

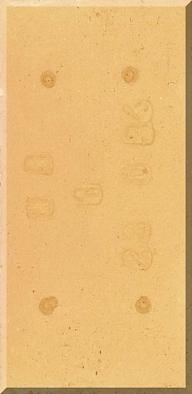

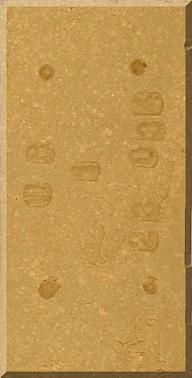

Brennproben in oxidierender Atmosphäre

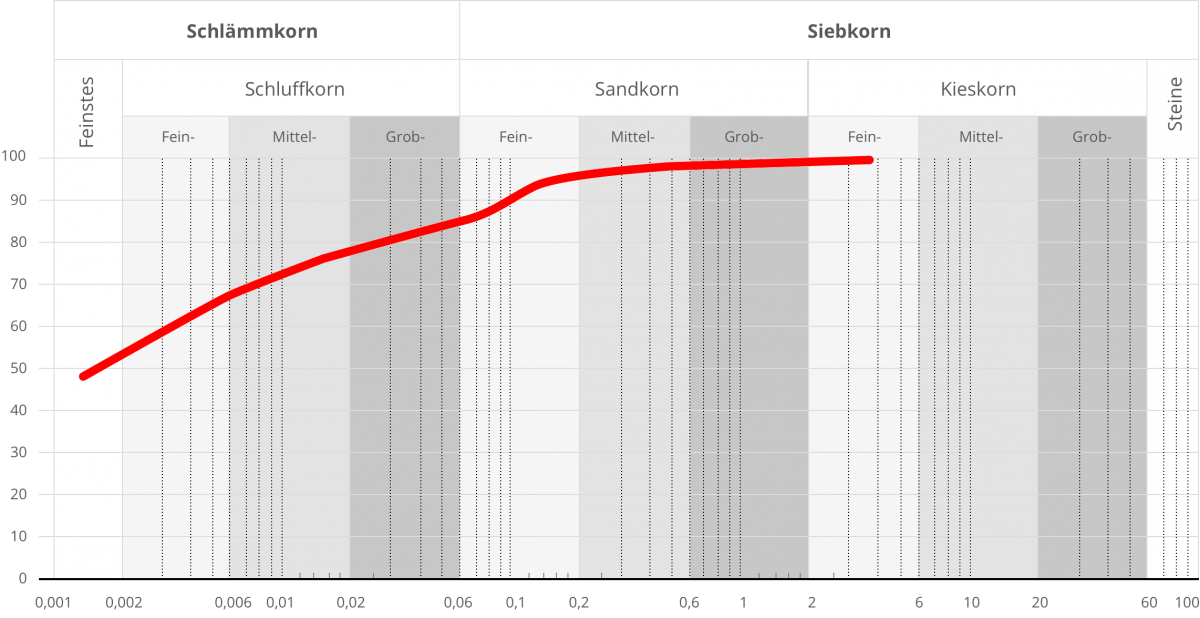

Körnungslinie DIN 18 123

X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

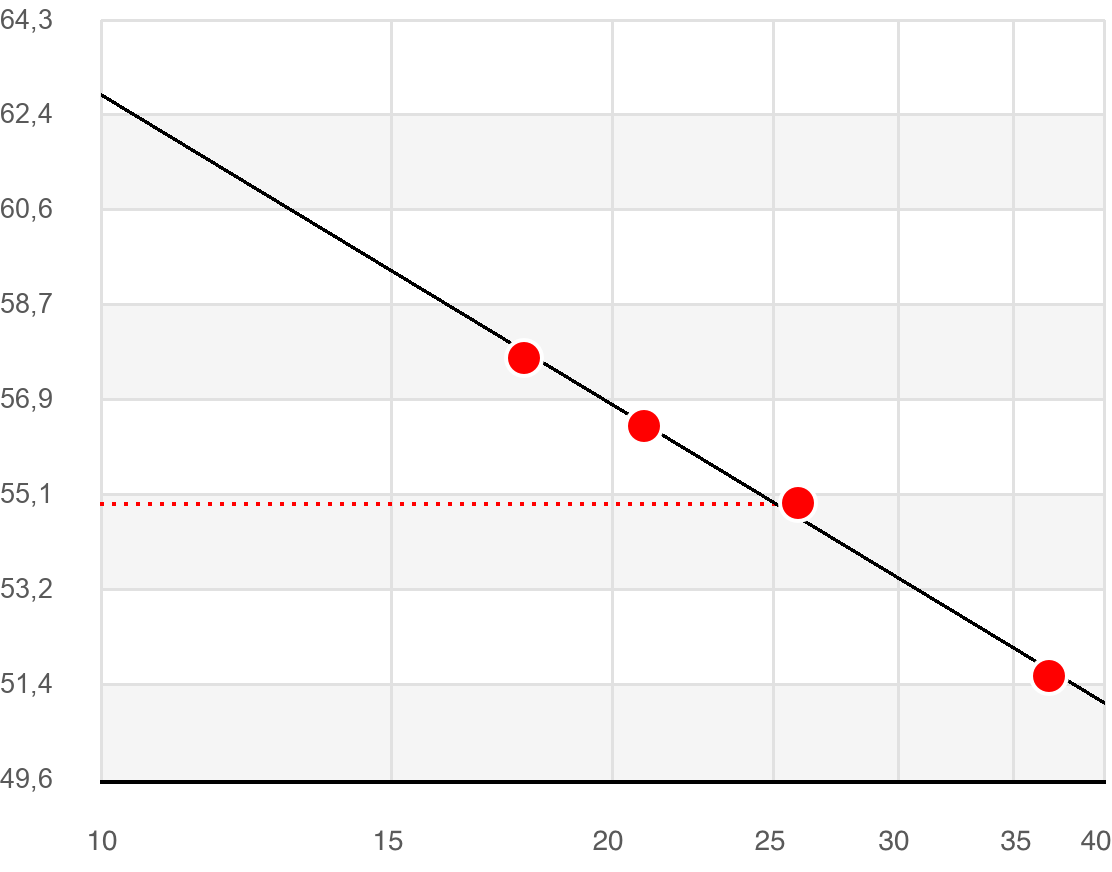

Fließgrenze nach DIN 18 122

Wassergehalt w =	10,9 %
Fließgrenze w_L =	55,0 %
Ausrollgrenze w_P =	20,4 %
Plastizitätszahl I_P =	34,6 %
Konsistenzzahl I_C =	1,27

X - Schlagzahl Y - Wassergehalt in %

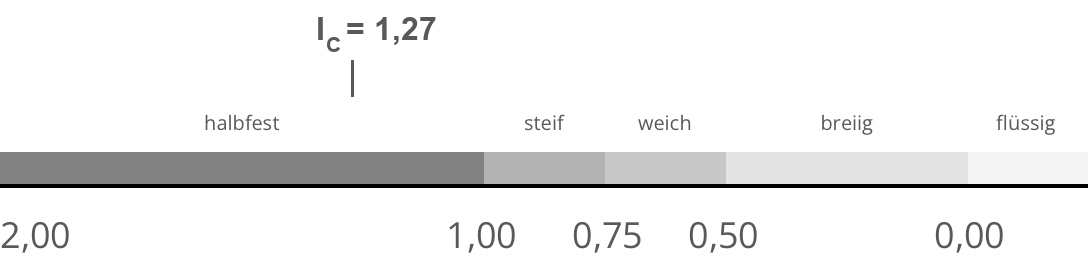

Zustandsform

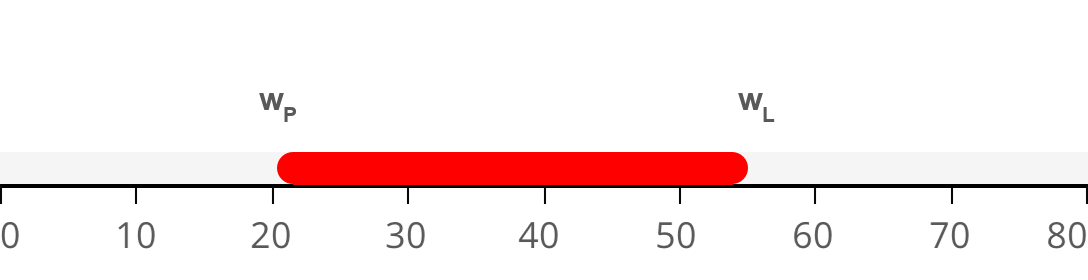

Plastizitätsbereich (w_P bis w_L) [%]

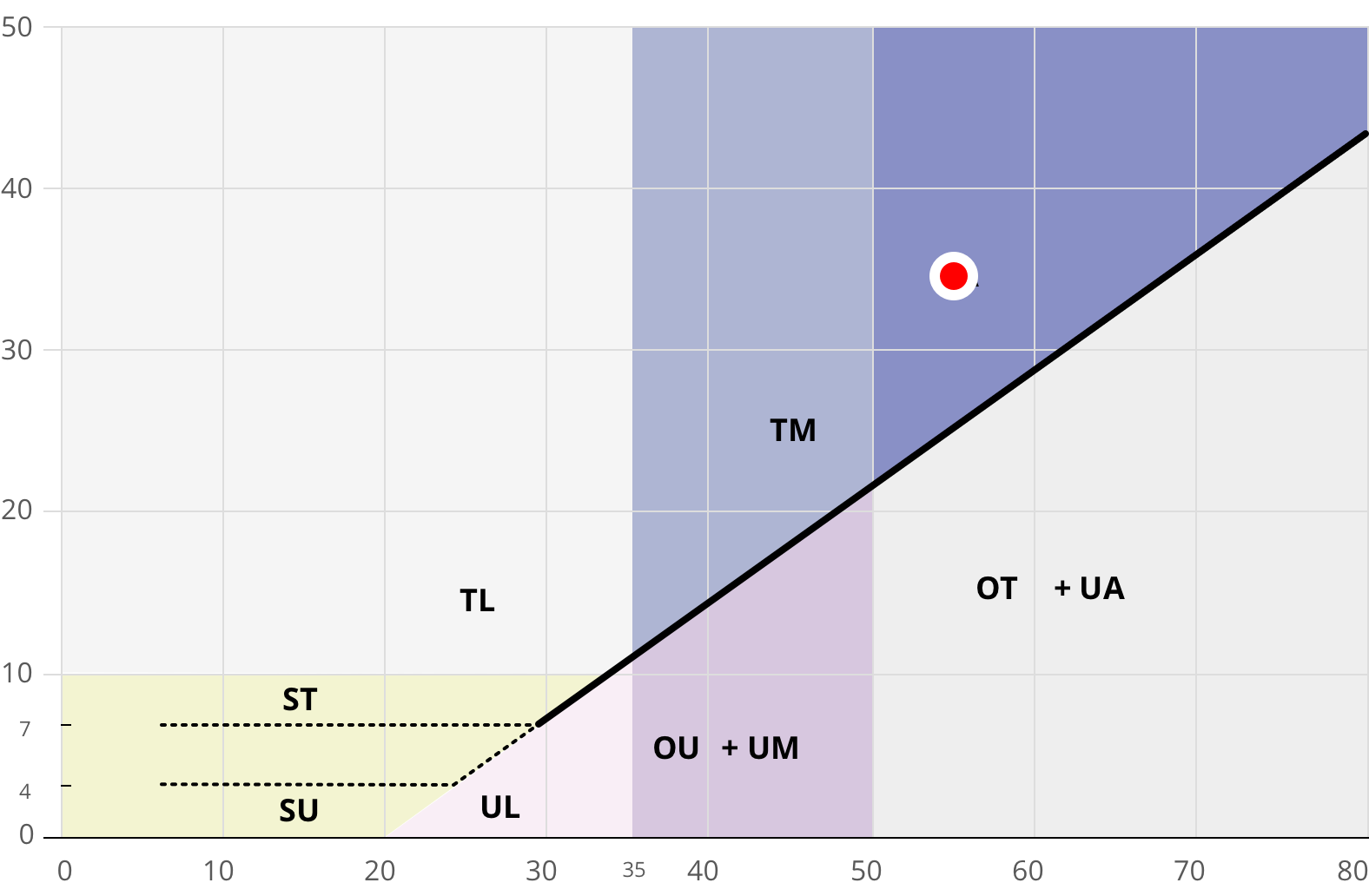

Plastizitätsdiagramm nach DIN 18 122

ST – Sand-Ton-Gemische

SU – Sand-Schluff-Gemische

TM – mittelplastische Tone

OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)

TL – leicht plastische Tone

UL – leicht plastische Schluffe

TA – ausgeprägt plastische Tone

OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)

X - Fließgrenze W_L [%] Y - Plastizitätszahl I_P [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand August 2023.
