Roter SalztonUehrde
Bestellnummer
Ihre Kontaktperson
EurGeol Dr. rer. nat. Lutz KrakowE-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794
Beschreibung
Roter Salzton, der als Überlagerungshorizont auf Zechsteindolomit (Ca2) der Staßfurt-Folge im Steinbruch Uehrde bei D-37520 in Osterode am Harz gefördert wird. Geologische Zuordnung: System Perm, Zechstein-Gruppe.
Anwendung
Als ausgeprägt plastischer Ton mit deutlicher Illit-Dominanz und innerkristallin quellfähigen Anteilen universell in der Ziegelindustrie einsetzbar. Frühsinternd mit brillanter roter Brennfarbe. Klinkereigenschaften unter 950 Grad C. Optimierung des Kornbandes im Feinstkornbereich.
Lieferform
Phasenanalyse
RDA / FTIR
Mineralphasen |
Anteil [MA %] |
Phyllosilikate |
67 |
Kaolinit (n) |
- |
Kaolinit-D (n) |
- |
Illit / Glimmer (n) |
34 |
Illit /Smektit (q) |
6 |
Smektit (q) |
2 |
Chlorit-Smektit (q) |
5 |
Chlorit-Vermikulit (q) |
20 |
Quarz |
24 |
Plagioklas / Kalifeldspat |
2 / 3 |
Calcit / Dolomit |
< 1 / < 1 |
Hämatit |
1 |
Anatas / Rutil |
- / - |
Goethit / Limonit |
1 / - |
Pyrit / Markasit |
- / - |
Sonstige |
- |
Chemische Analyse
DIN EN ISO 12 677
Elemente | Anteil [MA %] |
SiO2 | 56,24 |
AI2O3 | 17,76 |
Fe2O3 | 6,02 |
BaO | 0,041 |
MnO | 0,064 |
TiO2 | 0,755 |
V2O5 | 0,017 |
CaO |
0,66 |
MgO | 6,44 |
K2O | 4,10 |
Na2O | 0,28 |
SO3 | 0,06 |
GLV 1.025 °C | 7,26 |
TOC 1 | 0,30 |
1 - DIN ISO 10 694 |
Keramtechnologie
DKG-Richtlinien
Trockenschwindung [%] |
|
100 °C |
8,0 |
Brennschwindung [%] |
|
960 °C | 7,6 |
980 °C | 8,2 |
1.000 °C | 7,9 |
1.020 °C | 5,6 |
1.040 °C | 0,8 |
Wasseraufnahme [MA %] |
|
960 °C | 1,0 |
980 °C | 0,1 |
1.000 °C | 0,1 |
1.020 °C | 0,1 |
1.040 °C | < 0,1 |
Scherbenrohdichte [g/cm3] |
|
960 °C | 2,35 |
980 °C | 2,40 |
1.000 °C | 2,32 |
1.020 °C | 2,05 |
1.040 °C | 1,63 |
Korngrößenverteilung
DIN 18 123
Fraktionen | Anteil |
< 2 μm |
55 |
2 - 6 μm | 15 |
6 - 20 μm | 14 |
20 - 63 μm | 13 |
63 - 200 μm | 3 |
200 - 600 μm | 0 |
600 - 2.000 μm | 0 |
> 2.000 μm | 0 |
Σ | 100 |

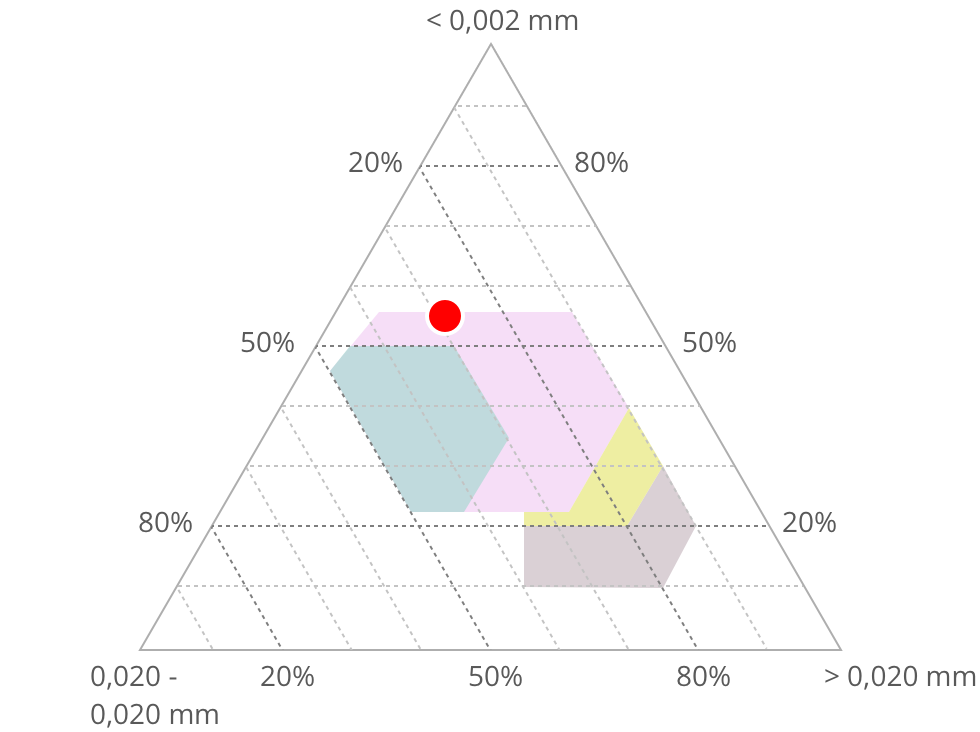

Darstellung nach Winkler & Stein
Brennproben in oxidierender Atmosphäre
960 °C | |
Brennschwindung [%] | 7,6 |
Gesamtschwindung [%] | 15,0 |
Wasseraufnahme [MA %] | 1,0 |
Scherbenrohdichte [g/cm3] | 2,35 |
980 °C | |
Brennschwindung [%] | 8,2 |
Gesamtschwindung [%] | 15,5 |
Wasseraufnahme [MA %] | 0,1 |
Scherbenrohdichte [g/cm3] | 2,40 |
1.000 °C | |
Brennschwindung [%] | 7,9 |
Gesamtschwindung [%] | 15,3 |
Wasseraufnahme [MA %] | 0,1 |
Scherbenrohdichte [g/cm3] | 2,32 |
1.020 °C | |
Brennschwindung [%] | 5,6 |
Gesamtschwindung [%] | 13,2 |
Wasseraufnahme [MA %] | 0,1 |
Scherbenrohdichte [g/cm3] | 2,05 |
1.040 °C | |
Brennschwindung [%] | 0,8 |
Gesamtschwindung [%] | 8,7 |
Wasseraufnahme [MA %] | < 0,1 |
Scherbenrohdichte [g/cm3] | 1,63 |

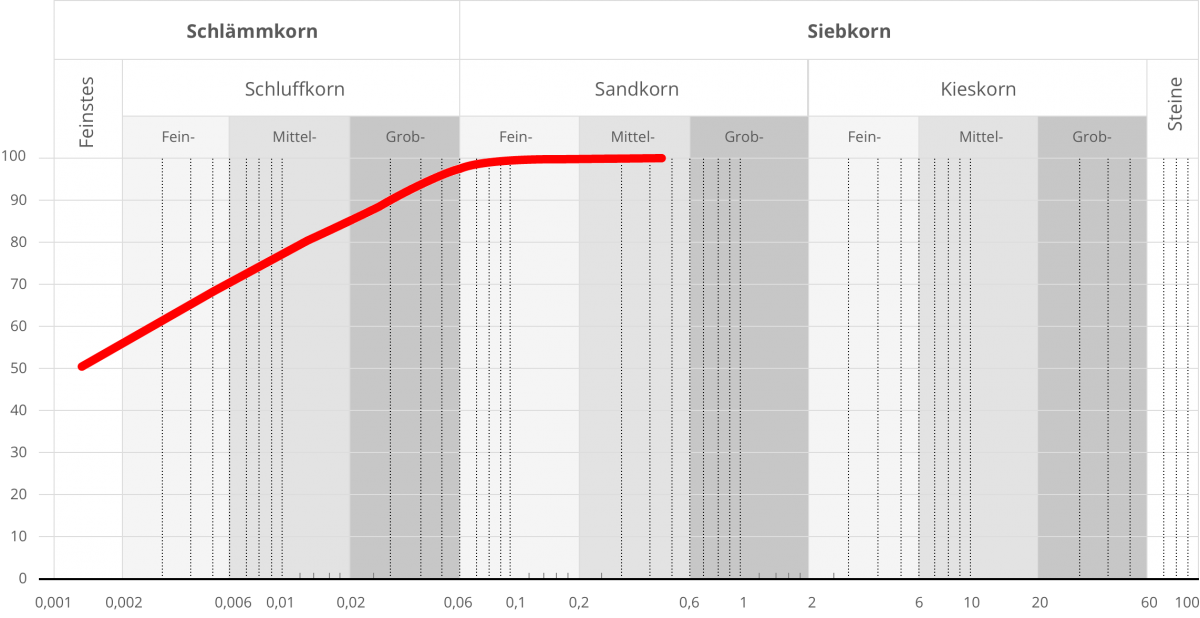

Körnungslinie DIN 18 123

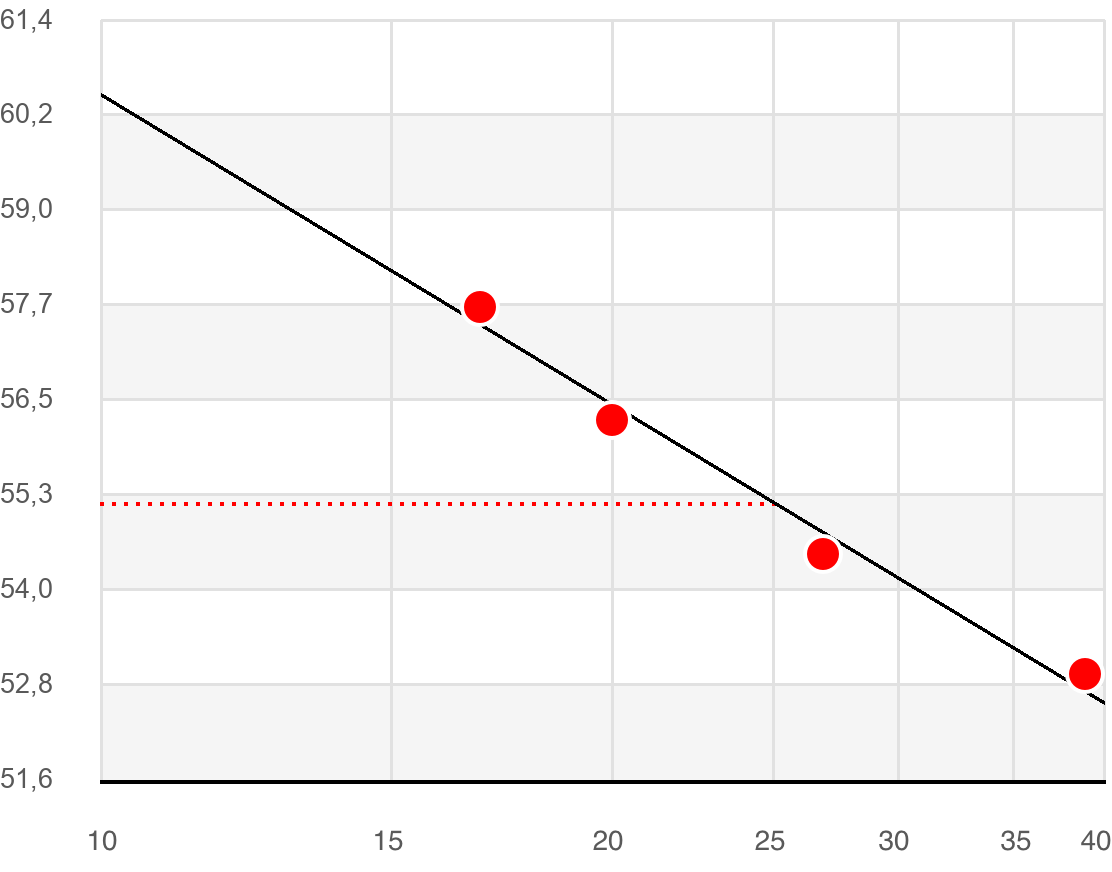

Fließgrenze nach DIN 18 122
Wassergehalt w = | 29,4 % |
Fließgrenze wL = | 55,2 % |
Ausrollgrenze wP = | 27,1 % |
Plastizitätszahl IP = | 28,1 % |

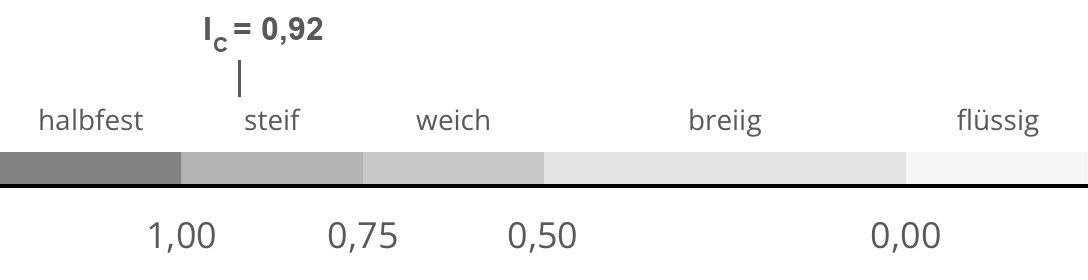

Konsistenzzahl IC = | 0,92 |
Zustandsform

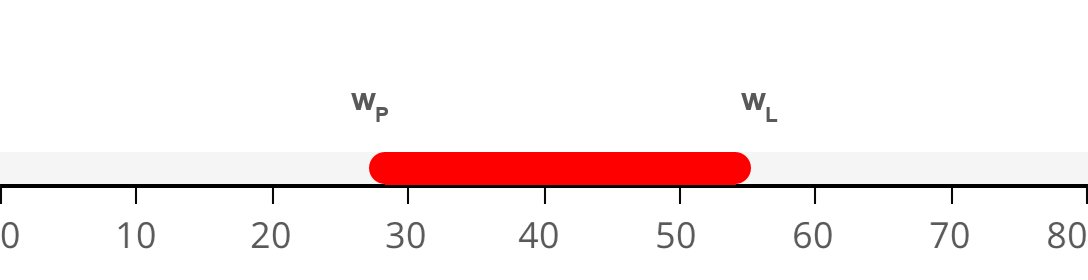

Plastizitätsbereich (wP bis wL) [%]

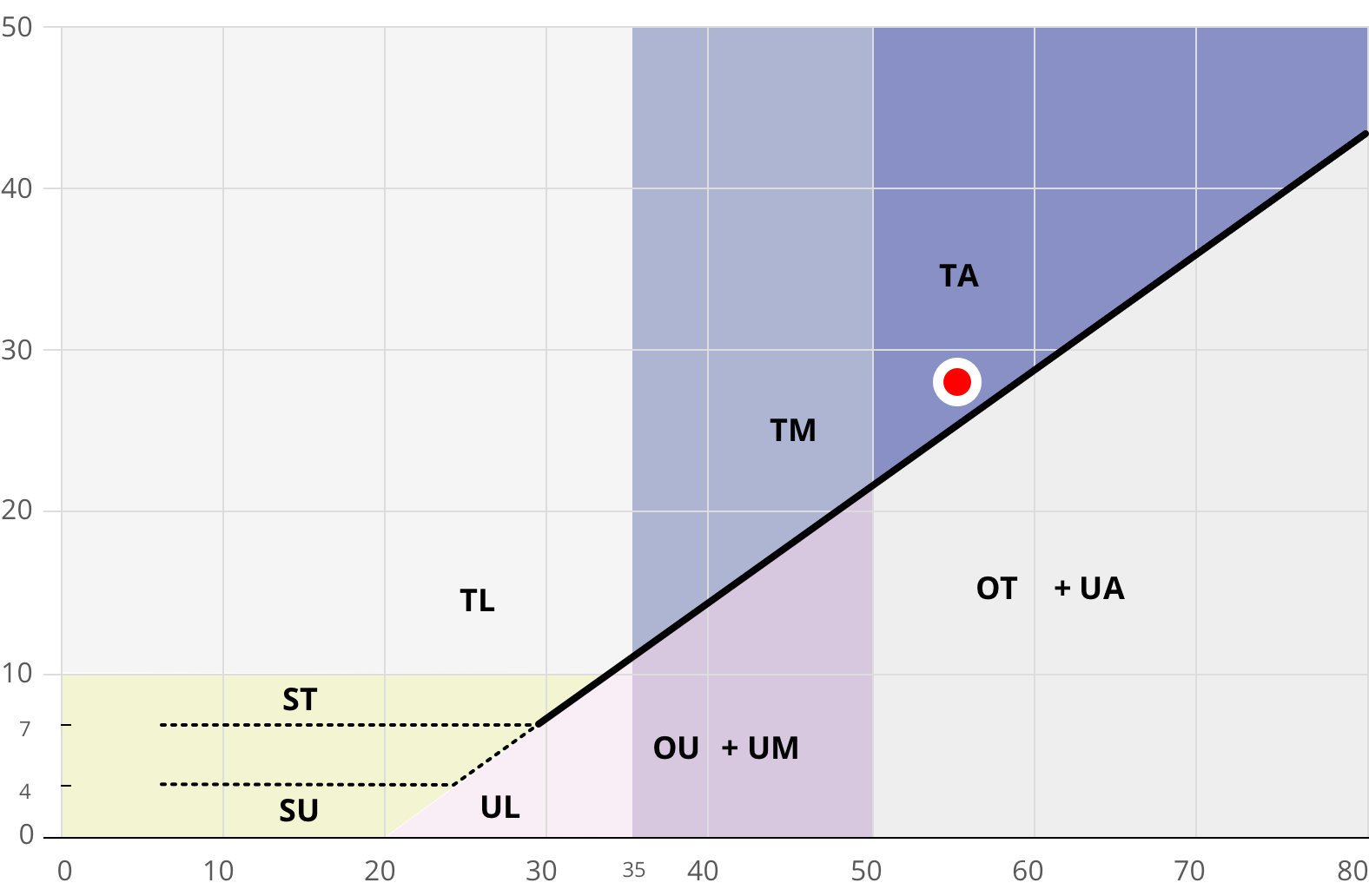

Plastizitätsdiagramm nach DIN 18 122
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
