GesteinsmehlListertal

Bestellnummer

6366
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Ein schwach bildsames Gesteinsmehl, das bei der Aufbereitung von Grauwacke im Steinbruch Listertal, D-58540 Meinerzhagen im Sauerland/Nordrhein-Westfalen als Nebenprodukt gewonnen wird. Jahrestonnage etwa 10.000 t. Geologische Zuordnung: Oberes Mitteldevon, Finnentroper Schichten.

Anwendung

Als feinteiliger Zusatzstoff universell in der Ziegelindustrie einsetzbar. Hält den Scherben lange offen und verbessert die Entgasung. Bei höheren Brenntemperaturen schlagartiges Dichtbrennen mit tief dunkelbrauner Brennfarbe. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Klinker
Klinker
Icon: Pflasterklinker
Pflasterklinker
Icon: Dachziegel
Dachziegel

Lieferform

Wahlweise als trockenes Gesteinsmehl 0/0,09 mm ab Siloanlage oder als erdfeuchtes/staubfreies Granulat mit etwa 8 MA % Feuchte. Transport je nach Feuchte in Silozügen oder Kippsattelaufliegern. In der Regel ganzjährig verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 38

Kaolinit (n)

 -

Kaolinit-D (n)

 -

Illit / Glimmer (n)

 27

Illit / Smektit (q)

 -

Smektit (q)

 -

Chlorit (n)

 11

Serpentin (n)

 -

Quarz

 46
Plagioklas / Kalifeldspat 6 / 3
Calcit / Dolomit 2 / 4
Hämatit 1
Anatas / Rutil - / -
Goethit / Limonit - / -
Pyrit / Markasit - / -

Sonstige

 -

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 68,87
AI2O3 10,91
Fe2O3 4,92
BaO 0,037
MnO 0,105
TiO2 0,772
V2O5 0,010

CaO

 2,66
MgO 2,72
K2O 2,83
Na2O 0,76
SO3 0,05
GLV 1.025 °C 5,12
TOC 1 -

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 2,8

Brennschwindung [%]
900 °C -0,7
950 °C -0,6
1.000 °C 0,1
1.050 °C 2,0
1.100 °C 6,3
1.150 °C 7,2

Wasseraufnahme [MA %]
900 °C 18,2
950 °C 18,0
1.000 °C 16,3
1.050 °C 12,3
1.100 °C 4,1
1.150 °C 1,1

Scherbenrohdichte [g/cm3]
900 °C 1,75
950 °C 1,76
1.000 °C 1,79
1.050 °C 1,92
1.100 °C 2,21
1.150 °C 2,25

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 10
2 - 6 μm 10
6 - 20 μm 26
20 - 63 μm 41
63 - 200 μm 13
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

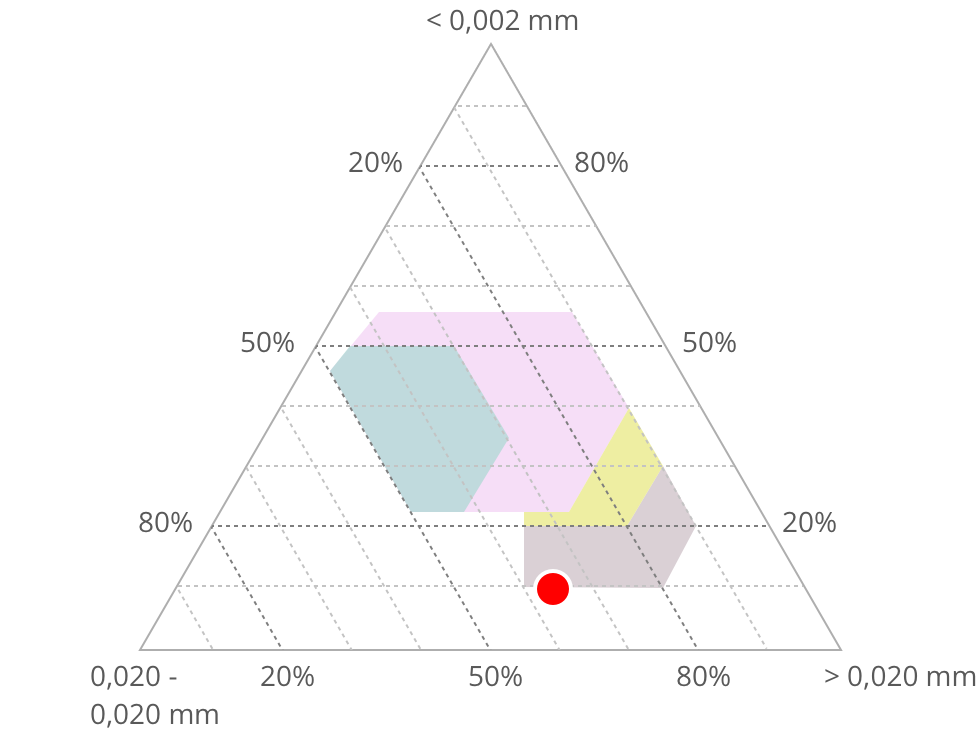

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
900 °C
Brennschwindung [%] -0,7
Gesamtschwindung [%] 2,1
Wasseraufnahme [MA %] 18,2
Scherbenrohdichte [g/cm3] 1,75
Icon: Details ausblenden
950 °C
Brennschwindung [%] -0,6
Gesamtschwindung [%] 2,2
Wasseraufnahme [MA %] 18,0
Scherbenrohdichte [g/cm3] 1,76
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] 0,1
Gesamtschwindung [%] 2,9
Wasseraufnahme [MA %] 16,3
Scherbenrohdichte [g/cm3] 1,79
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 2,0
Gesamtschwindung [%] 4,7
Wasseraufnahme [MA %] 12,3
Scherbenrohdichte [g/cm3] 1,92
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 6,3
Gesamtschwindung [%] 8,9
Wasseraufnahme [MA %] 4,1
Scherbenrohdichte [g/cm3] 2,21
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 7,2
Gesamtschwindung [%] 9,8
Wasseraufnahme [MA %] 1,1
Scherbenrohdichte [g/cm3] 2,25

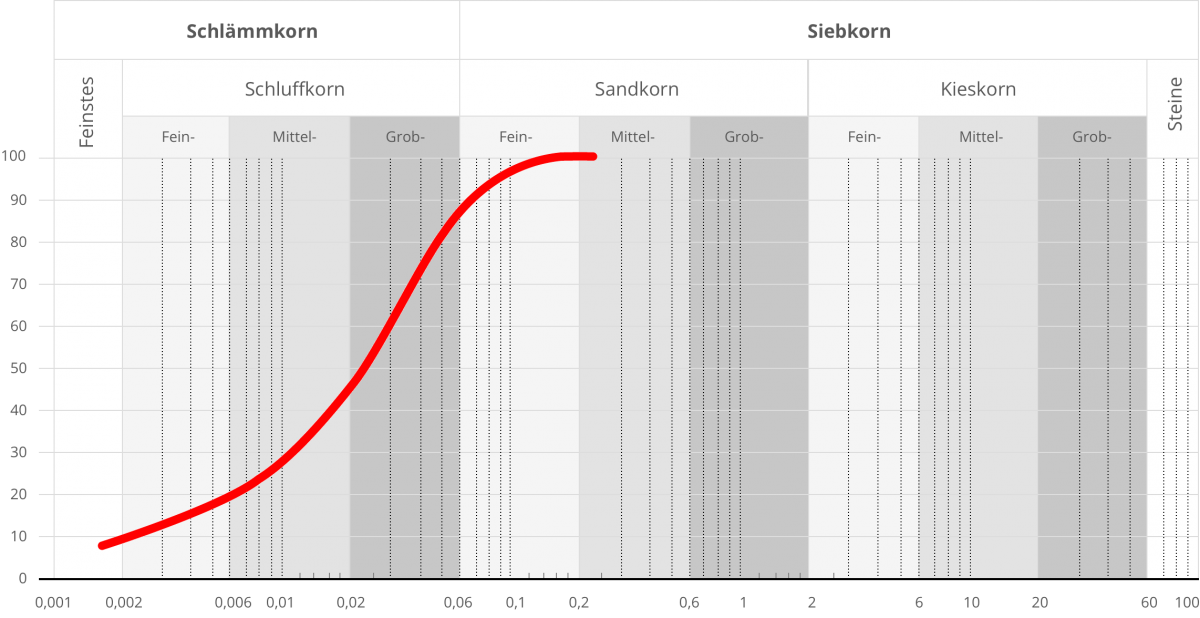

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

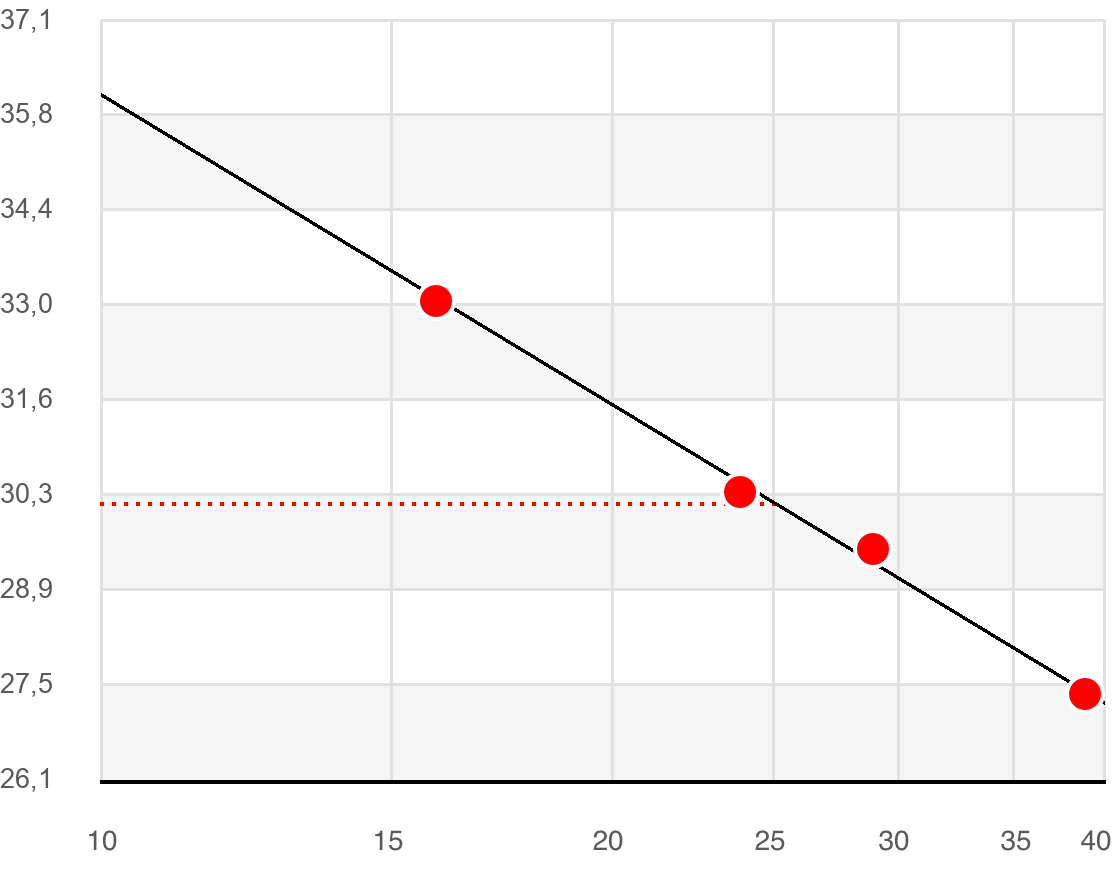

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Fließgrenze wL = 30,2 %
Ausrollgrenze wP = 20,0 %
Plastizitätszahl IP = 10,2 %
X - Schlagzahl Y - Wassergehalt in %

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

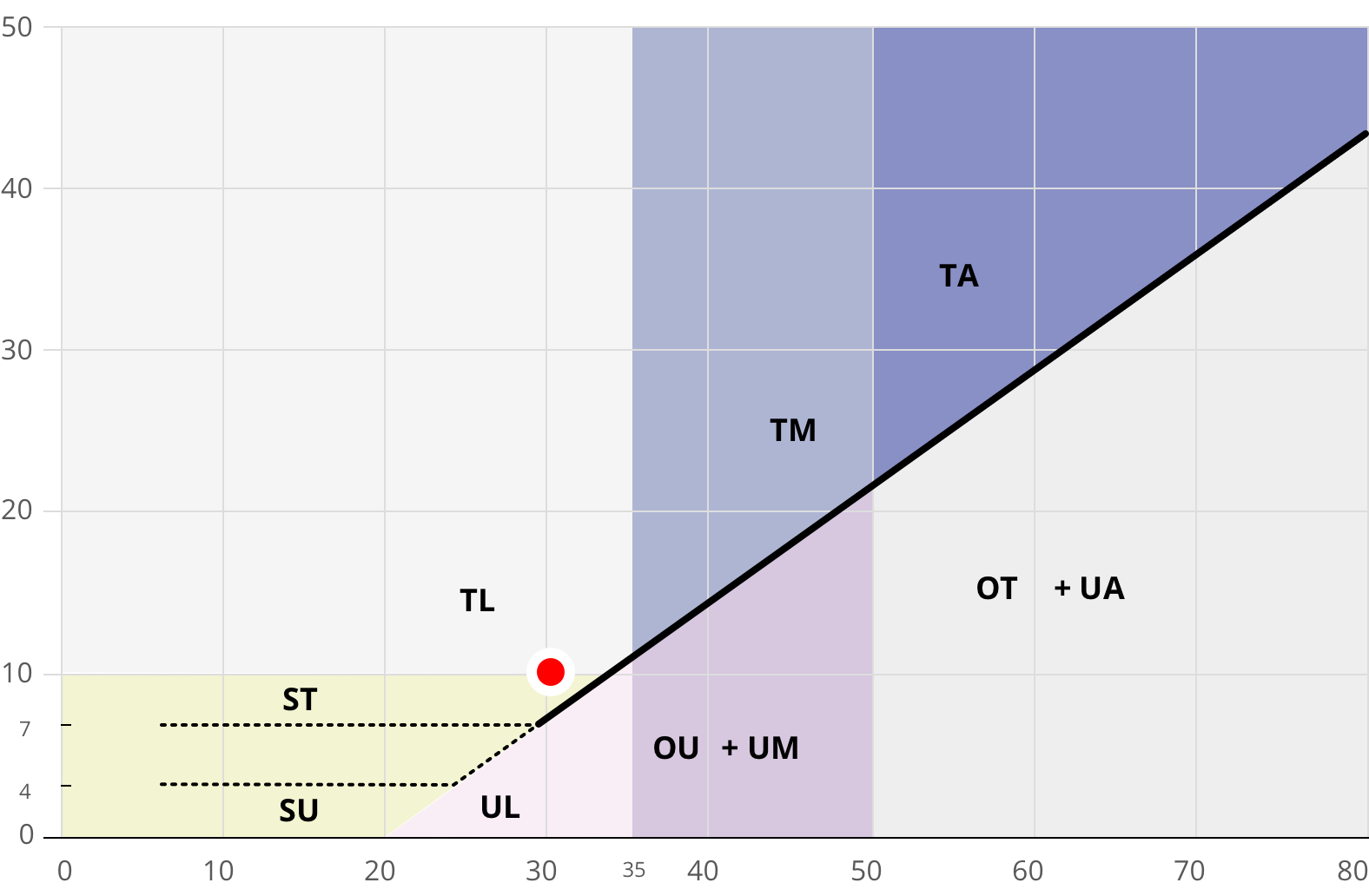

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
