GesteinsmehlHuneberg

Bestellnummer

6419
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Schwach bildsames Gesteinsmehl, das bei der Aufbereitung von Diabas im Steinbruch Huneberg bei D-38667 Bad Harzburg/Niedersachsen als Nebenprodukt gewonnen wird. Geologische Zuordnung: Nördlicher Teil des Oberharzer Diabas-Zuges. Mitteldevon bis Unterkarbon. Danach durch Aufstieg des Brockenplutons kontaktmetamorph überprägt.

Anwendung

Als quarzfreies Trocknungs- und Magerungsmittel universell in Ziegelmassen einsetzbar. Mit 32 MA % Feldspat und 33 MA % Chlorit ein interessanter Zusatzstoff zur Absenkung der Trocken- und Brennschwindung. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Klinker
Klinker

Lieferform

Als hellgraues trockenes Gesteinsmehl 0/0,2 mm ab Siloanlage. Transport lose als Schüttgut in Siloaufliegern. Verfügbare Jahresmenge nach Anfrage. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

 Anteil [MA %]

Phyllosilikate

 33

Kaolinit (n)

 -

Kaolinit-D (n)

 -

Glimmer (n)

 3

Illit / Smektit (q)

 -

Smektit (q)

 -

Chlorit (n)

 30

Chlorit-Vermikulit (q)

 -

Quarz

 -

Plagioklas / Kalifeldspat

 32 / -

Calcit / Dolomit

 6 / -

Hämatit / Magnetit

 - / 6

Anatas / Rutil

 2 / -

Goethit / Limonit

 - / -

Pyrit / Markasit

 - / -

Apatit

 1

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 45,71
AI2O3 14,46
Fe2O3 11,50
BaO 0,020
MnO 0,149
TiO2 1,312
V2O5 0,049

CaO

 9,82
MgO 8,39
K2O 0,82
Na2O 3,18
SO3 0,13
GLV 1.025 °C 4,06
TOC 1 -

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]
100 °C 1,5

Brennschwindung [%]
850 °C 0,0
900 °C 0,0
950 °C 0,0
1.000 °C 0,0
1.050 °C 0,3
1.100 °C 2,5

Wasseraufnahme [MA %]
850 °C 19,3
900 °C 19,2
950 °C 19,1
1.000 °C 19,0
1.050 °C 18,0
1.100 °C 12,9

Scherbenrohdichte [g/cm3]
850 °C 1,80
900 °C 1,80
950 °C 1,80
1.000 °C 1,80
1.050 °C 1,81
1.100 °C 1,96

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

 9
2 - 6 μm 15
6 - 20 μm 30
20 - 63 μm 35
63 - 200 μm 10
200 - 600 μm 1
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

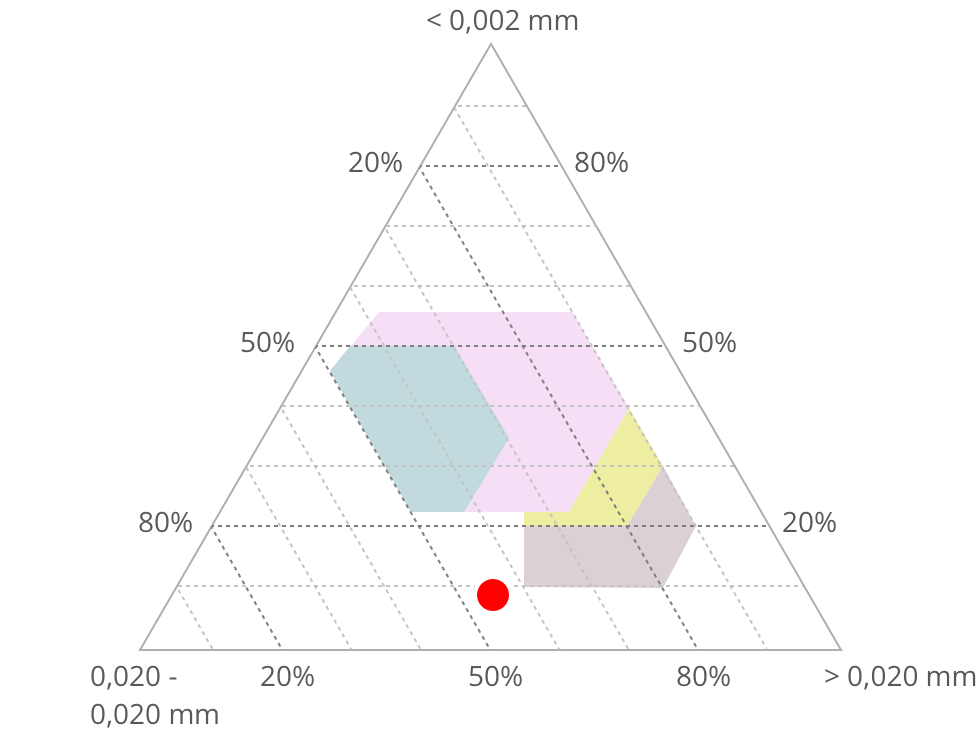

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
850 °C
Brennschwindung [%] 0,0
Gesamtschwindung [%] 1,5
Wasseraufnahme [MA %] 19,3
Scherbenrohdichte [g/cm3] 1,80
Icon: Details ausblenden
900 °C
Brennschwindung [%] 0,0
Gesamtschwindung [%] 1,5
Wasseraufnahme [MA %] 19,2
Scherbenrohdichte [g/cm3] 1,80
Icon: Details ausblenden
950 °C
Brennschwindung [%] 0,0
Gesamtschwindung [%] 1,5
Wasseraufnahme [MA %] 19,1
Scherbenrohdichte [g/cm3] 1,80
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] 0,0
Gesamtschwindung [%] 1,5
Wasseraufnahme [MA %] 19,0
Scherbenrohdichte [g/cm3] 1,80
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 0,3
Gesamtschwindung [%] 1,8
Wasseraufnahme [MA %] 18,0
Scherbenrohdichte [g/cm3] 1,81
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 2,5
Gesamtschwindung [%] 4,0
Wasseraufnahme [MA %] 12,9
Scherbenrohdichte [g/cm3] 1,96

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Fließgrenze wL = 28,0 %
Ausrollgrenze wP = 20,0 %
Plastizitätszahl IP = 8,0 %
X - Schlagzahl Y - Wassergehalt in %

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Oktober 2020.
