Bestellnummer

4003
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Kaolinitisch-illitischer Filterkuchen, der bei der Mineralwäsche in der Sand und Kiesgrube D-06721 Osterfeld als Nebenprodukt gewonnen wird. Jahrestonnage bis zu 10.000 t. Geologische Zuordnung: Randbecken des tertiären Weißelsterbecken, System des Paläogen.

Anwendung

Prädestiniert als Zusatzstoff bei der Herstellung von hochporosierten Hintermauerziegeln, Verbesserung der Plastizität und Druckfestigkeit. Optimierung des Kornbandes im Feinstkornbereich.

Icon: Hintermauerziegel
Hintermauerziegel
Icon: Klinker
Klinker
Icon: Dachziegel
Dachziegel

Lieferform

Lieferform: Als Filterkuchen 0/0,2 mm ab Kammerfilterpresse, Transport als kohäsives Schüttgut in Kippsattelaufliegern. In der Regel von März bis Dezember verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

Anteil [MA %]

Phyllosilikate

60

Kaolinit (n)

-

Kaolinit-D (n)

40

Illit / Glimmer (n)

20

Illit / Smektit (q)

-

Smektit (q)

-

Chlorit (n)

-

Chlorit-Vermikulit (q)

-

Quarz

36

Na-Plagioklas / Kalifeldspat

< 1 / < 1

Calcit / Dolomit

- / -

Hämatit

-

Anatas / Rutil

- / -

Goethit / Limonit

2 / -

Pyrit / Markasit

- / -

Sonstige

-

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 65,33
AI2O3 20,98
Fe2O3 3,19
BaO 0,035
MnO 0,041
TiO2 0,889
V2O5 0,026

CaO

0,19
MgO 0,32
K2O 1,60
Na2O 0,15
SO3 < 0,04
GLV 1.025 °C 6,99
TOC 1 0,17

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]

100 °C

3,3

Brennschwindung [%]

950 °C -0,2
1.000 °C 0,7
1.050 °C 1,7
1.100 °C 4,0
1.150 °C 6,2
1.200 °C

7,3

Wasseraufnahme [MA %]

950 °C 17,8
1.000 °C 15,7
1.050 °C 13,8
1.100 °C 9,3
1.150 °C 3,5
1.200 °C 0,6

Scherbenrohdichte [g/cm3]

950 °C 1,73
1.000 °C 1,80
1.050 °C 1,86
1.100 °C 2,02
1.150 °C 2,22
1.200 °C 2,34

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

41
2 - 6 μm 17
6 - 20 μm 20
20 - 63 μm 16
63 - 200 μm 6
200 - 600 μm 0
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

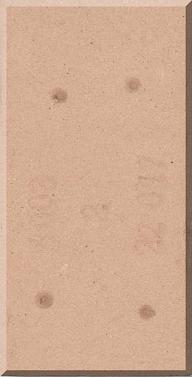

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
950 °C
Brennschwindung [%] 0,5
Gesamtschwindung [%] 6,4
Wasseraufnahme [MA %] 22,2
Scherbenrohdichte [g/cm3] 1,62
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] 1,8
Gesamtschwindung [%] 7,6
Wasseraufnahme [MA %] 19,3
Scherbenrohdichte [g/cm3] 1,70
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 2,9
Gesamtschwindung [%] 8,6
Wasseraufnahme [MA %] 16,6
Scherbenrohdichte [g/cm3] 1,76
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 4,8
Gesamtschwindung [%] 10,4
Wasseraufnahme [MA %] 12,7
Scherbenrohdichte [g/cm3] 1,89
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 6,5
Gesamtschwindung [%] 12,0
Wasseraufnahme [MA %] 7,3
Scherbenrohdichte [g/cm3] 2,04
Icon: Details ausblenden
1.200 °C
Brennschwindung [%] 7,4
Gesamtschwindung [%] 12,9
Wasseraufnahme [MA %] 4,0
Scherbenrohdichte [g/cm3] 2,16

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 30,9 %
Fließgrenze wL = 58,5 %
Ausrollgrenze wP = 31,9 %
Plastizitätszahl IP = 26,6 %
Konsistenzzahl IC = 1,04
X - Schlagzahl Y - Wassergehalt in %

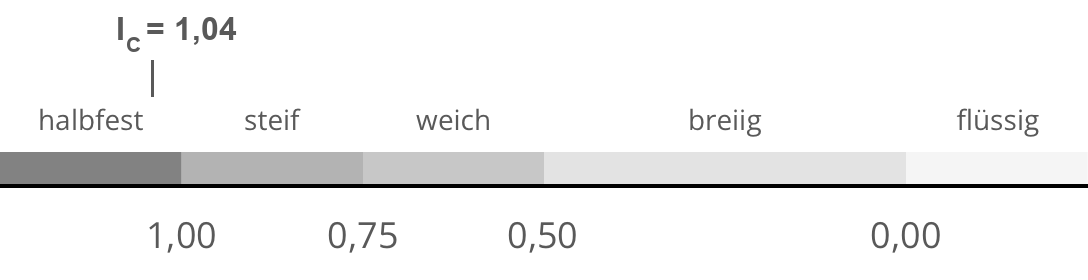

Zustandsform

Zustandsform

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand Juni 2022.
