PhyllitschieferJarnołtówek

Bestellnummer

6356
Portrait von EurGeol Dr. rer. nat. Lutz Krakow

Ihre Kontaktperson

EurGeol Dr. rer. nat. Lutz Krakow
E-Mail: lutz.krakow@rohstoffconsult.de
Fon: +49 173 5386794

Beschreibung

Serizitisches Schiefermehl aus dem Tagebau/Mahlwerk PL-48 267 Jarnołtówek im Zuckmanteler Bergland/Polen. Große Vorräte. Geologische Zuordnung: Mittleres Devon, Givetium-Stufe, Pokrzywnica-Schichten.

Anwendung

Prädestiniert als Zusatzstoff bei der Herstellung von Klinkern und Dachziegeln, sowie Steinzeugröhren, Absenkung der linearen Trockenschwindung und Verbesserung der Ausgasung im Brand, keine Zerkleinerung erforderlich, nur homogenes Einmischen.

Icon: Klinker
Klinker
Icon: Dachziegel
Dachziegel

Lieferform

Als granuliertes Schiefermehl 0/0,6 mm, Transport als schwach kohäsives Schüttgut in Kippsattelaufliegern. Große Lagermöglichkeiten am Standort. Ganzjährig verfügbar.

Phasenanalyse

RDA / FTIR

Mineralphasen

Anteil [MA %]

Phyllosilikate

61

Kaolinit (n)

-

Kaolinit-D (n)

-

Serizit (n)

42

Illit /Smektit (q)

-

Smektit (q)

-

Chlorit (n)

19

Chlorit-Vermikulit (q)

-

Quarz

17

Plagioklas / Kalifeldspat

19 / -

Calcit / Dolomit

< 1 / -
Hämatit -
Anatas / Rutil 1 / -
Goethit / Limonit - / -
Pyrit / Markasit - / -
organische Substanz < 1

Chemische Analyse

DIN EN ISO 12 677

Elemente Anteil [MA %]
SiO2 57,27
AI2O3 17,91
Fe2O3 9,05
BaO 0,068
MnO 0,208
TiO2 1,683
V2O5 0,026

CaO

1,20
MgO 3,13
K2O 2,93
Na2O 2,28
SO3 < 0,04
GLV 1.025 °C 3,89
TOC 1 0,48

1 - DIN ISO 10 694

Keramtechnologie

DKG-Richtlinien

Trockenschwindung [%]

100 °C 1,9

Brennschwindung [%]

900 °C -1,3
950 °C -1,1
1.000 °C -0,9
1.050 °C 1,6
1.100 °C 5,0
1.150 °C 2,3

Wasseraufnahme [MA %]

900 °C 19,6
950 °C 19,3
1.000 °C 17,9
1.050 °C 12,7
1.100 °C 2,8
1.150 °C 0,6

Scherbenrohdichte [g/cm3]

900 °C 1,70
950 °C 1,70
1.000 °C 1,73
1.050 °C 1,87
1.100 °C 2,12
1.150 °C 1,75

Korngrößenverteilung

DIN 18 123

Fraktionen Anteil

< 2 μm

1
2 - 6 μm 14
6 - 20 μm 42
20 - 63 μm 30
63 - 200 μm 12
200 - 600 μm 1
600 - 2.000 μm 0
> 2.000 μm 0
Σ 100

Darstellung nach Winkler & Stein

Darstellung nach Winkler und Stein
Deckenziegel
Dachziegel
Viellochziegel
Vollziegel

Brennproben in oxidierender Atmosphäre

Icon: Details ausblenden
900 °C
Brennschwindung [%] -1,3
Gesamtschwindung [%] 0,6
Wasseraufnahme [MA %] 19,6
Scherbenrohdichte [g/cm3] 1,70
Icon: Details ausblenden
950 °C
Brennschwindung [%] -1,1
Gesamtschwindung [%] 0,8
Wasseraufnahme [MA %] 19,3
Scherbenrohdichte [g/cm3] 1,70
Icon: Details ausblenden
1.000 °C
Brennschwindung [%] -0,9
Gesamtschwindung [%] 1,0
Wasseraufnahme [MA %] 17,9
Scherbenrohdichte [g/cm3] 1,73
Icon: Details ausblenden
1.050 °C
Brennschwindung [%] 1,6
Gesamtschwindung [%] 3,5
Wasseraufnahme [MA %] 12,7
Scherbenrohdichte [g/cm3] 1,87
Icon: Details ausblenden
1.100 °C
Brennschwindung [%] 5,0
Gesamtschwindung [%] 6,8
Wasseraufnahme [MA %] 2,8
Scherbenrohdichte [g/cm3] 2,12
Icon: Details ausblenden
1.150 °C
Brennschwindung [%] 2,3
Gesamtschwindung [%] 4,2
Wasseraufnahme [MA %] 0,6
Scherbenrohdichte [g/cm3] 1,75

Körnungslinie DIN 18 123

Körnungslinie DIN 18 123
X - Korndurchmesseer d in mm Y - Massenanteile der Körner < d in % der Gesamtmenge

Fließgrenze nach DIN 18 122

Fließgrenze DIN 18 122
Wassergehalt w = 10,3 %
Fließgrenze wL = 22,0 %
Ausrollgrenze wP = 20,1 %
Plastizitätszahl IP = 1,9 %

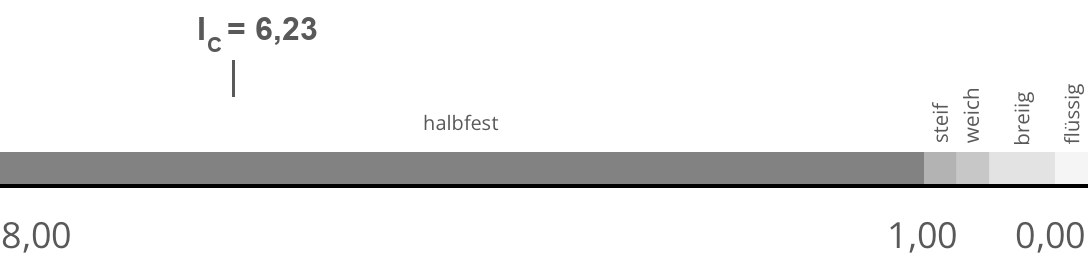

Konsistenzzahl IC = 6,23
X - Schlagzahl Y - Wassergehalt in %

Zustandsform

Zustandsform

Plastizitätsbereich (wP bis wL) [%]

Plastizitätsbereich w,P bis w,L

Plastizitätsdiagramm nach DIN 18 122

Plastizitätsdiagramm nach DIN 18 122
ST – Sand-Ton-Gemische
SU – Sand-Schluff-Gemische
TM – mittelplastische Tone
OU + UM – Schluffe mit organischen Beimengungen und organogene Schluffe (OU) + mittelplastische Schluffe (UM)
TL – leicht plastische Tone
UL – leicht plastische Schluffe
TA – ausgeprägt plastische Tone
OT + UA – Tone mit organischen Beimengungen, organische Tone (OT) und ausgeprägt zusammendrückbare Schluffe (UA)
X - Fließgrenze WL [%] Y - Plastizitätszahl IP [%]

Haftungsausschluss:

Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand März 2022.
